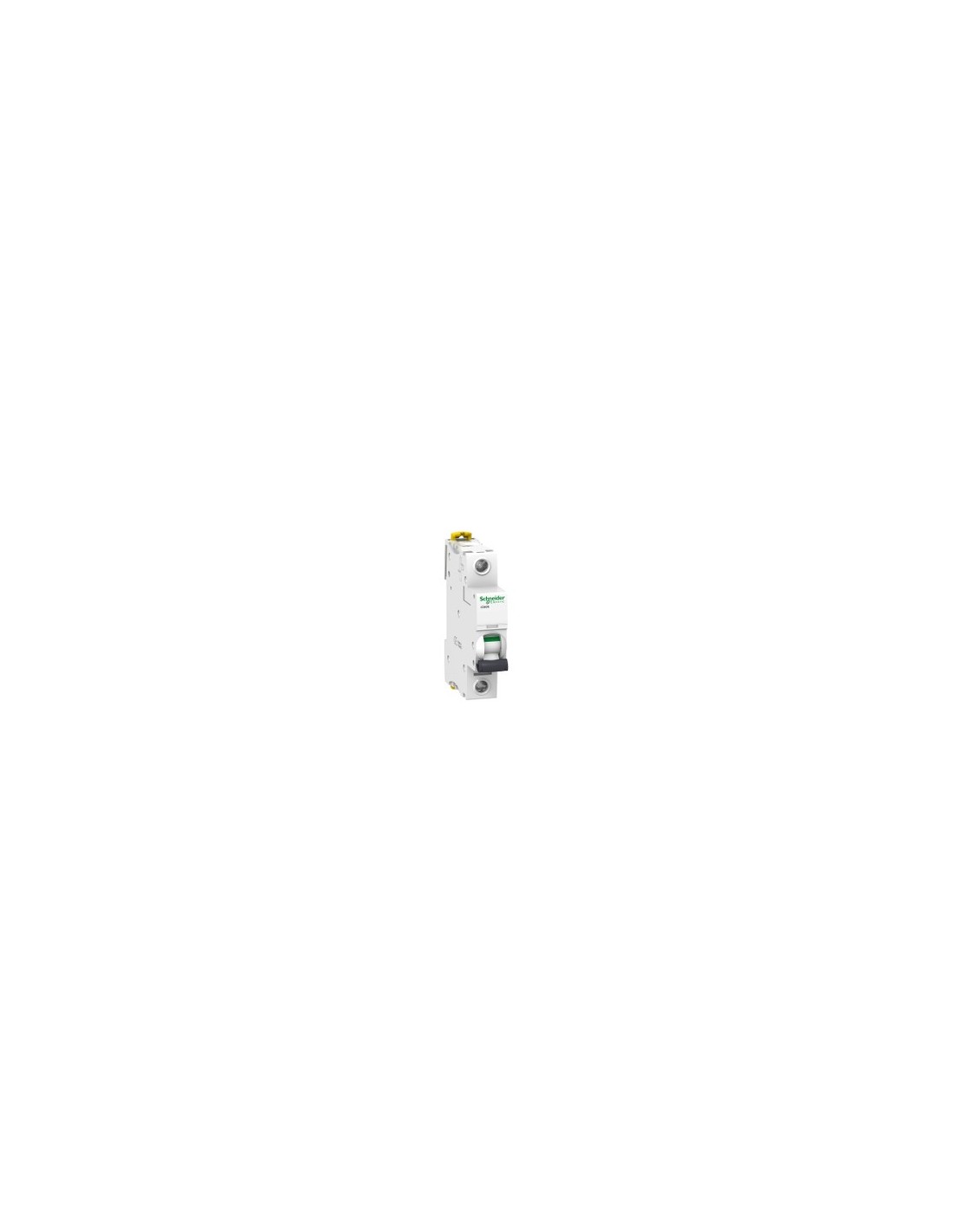

Interruptor magnetotérmico Acti9 iC60N 1P 6 A curva C

Interruptor magnetotérmico de 1 polo, 6 A, curva C, diseñado para protección térmica y magnética en circuitos monofásicos. Se utiliza en instalaciones eléctricas domésticas e industriales, con montaje en carril DIN. Cumple con las normas IEC 60898-1 y EN 60898-1, ofreciendo capacidad de corte Icn de 6000 A a 230 V AC 50/60 Hz.

Características técnicas

• Número de polos: 1P
• Número de polos protegidos: 1
• Corriente nominal [In]: 6 A
• Tipo de red: AC Corriente continua
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: C
• Capacidad de corte: 6000 A Icn en 230 V AC 50/60 Hz acorde a EN/IEC 60898-1
• Poder de corte en servicio [Ics]: 6000 A 100 % acorde a EN 60898-1 - 230 V AC 50/60 Hz
• Tensión nominal de empleo [Ue]: 230 V AC 50/60 Hz, 12...60 V AC 50/60 Hz, 220...240 V AC 50/60 Hz, 100...133 V AC 50/60 Hz, 72 V corriente continua, 12...60 V corriente continua
• Tensión nominal de aislamiento [Ui]: 500 V AC 50/60 Hz
• Resistencia a picos de tensión [Uimp]: 6 kV
• Clase de limitación: 3
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicador de disparo
• Grado de protección IP: IP20
• Grado de contaminación: 3
• Categoría de sobretensión: IV
• Temperatura ambiente de funcionamiento: -35…70 °C
• Altitud máxima de funcionamiento: 0...2000 m
• Humidad relativa: 95 % en 55 °C
• Tropicalización: 2 acorde a IEC 60068-1
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 10000 ciclos
• Conexiones: Terminal simple arriba o abajo) 1…25 mm² rígido, 1…16 mm² flexible
• Longitud de cable pelado: 14 mm para arriba o abajo conexión
• Par de apriete: 2 N·m arriba o abajo
• Soporte de montaje: Carril DIN
• Peso: 0,215 kg
• Color: Blanco
• Normas: EN 60898-1, IEC 60898-1, HB1
• Etiquetas de calidad: NF
• Estado de oferta sostenible: Producto Green Premium
• Directiva RoHS UE: Conforme
• Presencia de halógenos: Producto libre de halógenos
