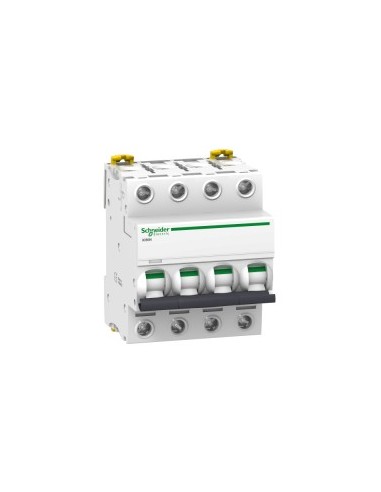

Magnetotérmico Acti9 iC60N 4P 20 A curva B

Name: Magnetotérmico Acti9 iC60N 4P 20 A curva B
Brand: SCHNEIDER
SKU: 710883
Price: 88.03 EUR
Availability: InStock

Disponible En stock 100 Artículos

Referencia IMPO A9F76420

88,03 €

Impuestos incluidos

Dirección de correo electrónico

Envío gratis Península desde 50€
Devoluciones
Pago seguro
Garantía

Protección IP20
Color Blanco

Interruptor automático en miniatura 4P, 20 A, curva B, diseñado para proteger circuitos eléctricos en instalaciones industriales y comerciales. Ofrece capacidad de corte de 6000 A en 400 V AC (IEC 60898-1) y 10 kA en 380–415 V AC (IEC 60947-2).

Descripción

Interruptor automático en miniatura 4P con curva B, diseñado para proteger circuitos eléctricos en instalaciones industriales y comerciales. Su tecnología térmico-magnética permite una desconexión segura ante sobrecargas y cortocircuitos. Compatible con redes AC y corriente continua, ofrece una amplia gama de tensiones de empleo y alta capacidad de corte.

Características técnicas

Número de polos: 4P
Número de polos protegidos: 4
Corriente nominal [In]: 20 A
Tipo de red: AC Corriente continua
Tecnología de unidad de disparo: Térmico-magnético
Código de curva: B
Capacidad de corte: 6000 A Icn en 400 V AC 50/60 Hz (IEC 60898-1)
Poder de corte en servicio [Ics]: 15 kA 75 % (220...240 V AC), 7,5 kA 75 % (380...415 V AC), 4,5 kA 75 % (440 V AC), 10 kA 100 % (180...250 V CC)
Tensión nominal de empleo [Ue]: 220...240 V AC, 400 V AC, 380...415 V AC, 440 V AC, 12...133 V AC, 180...250 V CC
Tensión nominal de aislamiento [Ui]: 500 V AC
Resistencia a picos de tensión [Uimp]: 6 kV
Clase de limitación: 3
Indicador de posición del contacto: Sí
Señalizaciones en local: Indicador de disparo
Tipo de control: Maneta
Tipo de montaje: Fijo
Soporte de montaje: Carril DIN
Grado de protección IP: IP20
Grado de contaminación: 3
Categoría de sobretensión: IV
Altitud máxima de funcionamiento: 0...2000 m
Temperatura ambiente de funcionamiento: -35…70 °C
Temperatura ambiente de almacenamiento: -40…85 °C
Durabilidad mecánica: 20000 ciclos
Durabilidad eléctrica: 10000 ciclos
Conexiones: Terminal simple (1…25 mm² rígido, 1…16 mm² flexible)
Par de apriete: 2 N·m
Longitud de cable pelado: 14 mm
Color: Blanco
Peso: 0,5 kg
Normas: EN 60898-1, IEC 60898-1, HB1, En> 50 A
Etiquetas de calidad: NF
Categoría de empleo: A
Protección contra fugas a tierra: Bloque independiente
Código de compatibilidad: IC60
Presencia de halógenos: Producto libre de halógenos
Directiva RoHS UE: Conforme
Reglamento REACh: Sin SVHC
Estado de oferta sostenible: Producto Green Premium

Detalles del producto

Dimensiones

Peso (kg)	0,5 kg

Eléctrico

Voltaje nominal (V)	220...240 V AC, 400 V AC, 380...415 V AC, 440 V AC, 12...133 V AC, 180...250 V CC
Tipo de corriente	AC
Corriente nominal (A)	20

Protección

Protección	IP20

Otras

Frecuencia	50/60 Hz
Curva de disparo	B
EAN	3606480093876
Fabricante	SCHNEIDER
Gama	Industrial
Libre de halógenos	Sí
Nº de polos	4P
Referencia	IMPO A9F76420
Sección del cable (mm²)	16 mm²
Color	Blanco
