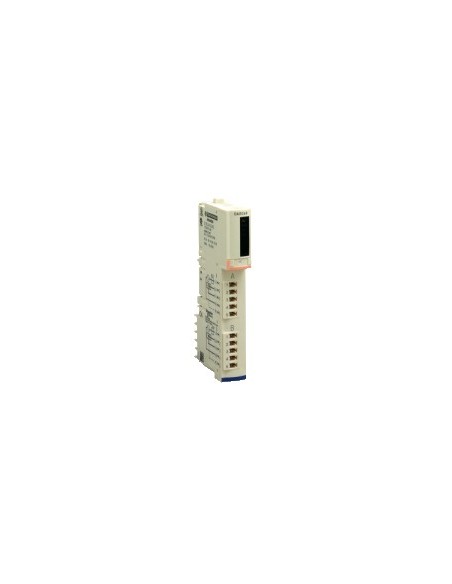

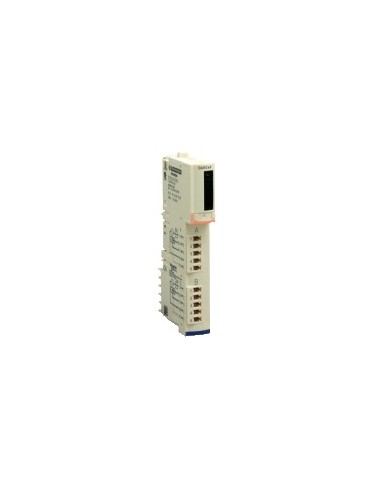

Kit entrada digital estándar 115 V CA 2 E

Kit de entrada digital estándar para sistemas Modicon STB, diseñado para integrarse en soluciones de automatización distribuida. Permite la conexión de dos entradas digitales a 115 V CA con lógica positiva o negativa, ideal para aplicaciones industriales que requieren detección de señales discretas en entornos con interferencias electromagnéticas. Compatible con base STBXBA2000 y módulos de distribución de energía STBPDT2100/2105.

Características técnicas

• Número de entradas digitales: 2
• Tensión de entrada digital: 115 V CA
• Barras de separación: 0...20 V en estado 0, 74...132 V en estado 1
• Tensión admitida: 132 V
• Tensión máxima absoluta: 200 V durante 20 ms
• Frecuencia de red: 50/60 Hz
• Límites de frecuencia asignada de empleo: 47…63 Hz
• Estado actual 0 garantizado: ≤ 2 mA
• Estado actual 1 garantizado: ≥ 4 mA
• Lógica de entrada digital: Positiva o negativa
• Tiempo de respuesta: 1,5 ms (off-a-on y on-a-off)
• Protección de entrada: Varistor óxido metálico limitado
• Protección de alimentación: Fusible externo de 0,5 A
• Aislamiento entre canales: 1780 V durante 1 minuto
• Aislamiento entre canales y bus lógico: 1780 V durante 1 minuto
• Intercambio frío: Sí
• Retraso intercambio caliente: Sí para NIM estándar
• Alimentación: Módulo de distribución de energía
• Consumo de corriente: 45 mA en 5 V DC para bus lógico
• Temperatura ambiente de funcionamiento: 0…60 °C
• Temperatura ambiente de almacenamiento: -40…85 °C
• Humedad relativa: 95 % en 60 °C sin condensación
• Resistencia a vibraciones: 3 gn en 58…150 Hz (carril DIN 35 x 7,5 mm), 5 gn en 58…150 Hz (carril DIN 35 x 15 mm), ±0,35 mm en 10…58 Hz
• Resistencia a choques: 30 gn durante 11 ms
• Grado de contaminación: 2 (acorde a IK07)
• Altitud máxima de funcionamiento: ≤ 2000 m
• Grado de protección IP: IP20 (acorde a IEC 61131-2 class 1)
• Normas: EN/IEC 61131-2 tipo 1
• Certificaciones: CE, NF, UL, CSA
• LED de estado: 1 LED verde (RDY), 2 LEDs verdes (IN1, IN2), 1 LED rojo (ERR)
• Dimensiones: 125 mm (ancho) x 65,1 mm (profundidad) x 18,4 mm (altura)
• Peso del producto: 0,065 kg
• Reglamento REACh: Contiene SVHC sobre el umbral
• Directiva RoHS UE: Cumplimiento proactivo (fuera del alcance)
• Exenciones de RoHS: Sí
• RAEE: Debe desecharse según sistema específico en la UE
