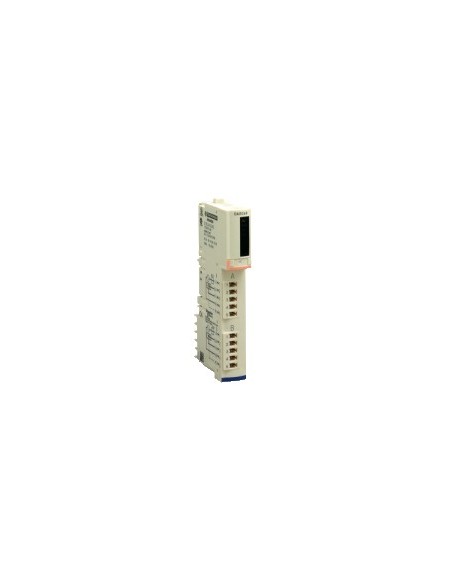

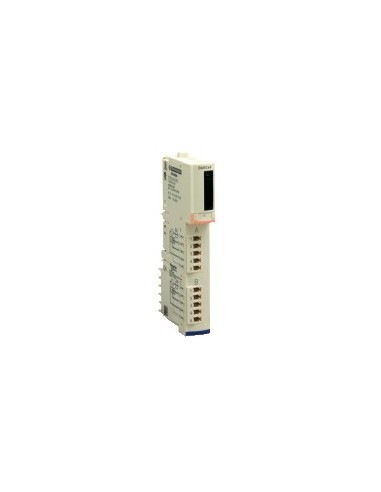

Kit ingresso digitale standard 115 V CA 2 E

Kit di ingresso digitale standard per sistemi Modicon STB, progettato per essere integrato in soluzioni di automazione distribuita. Consente il collegamento di due ingressi digitali a 115 V CA con logica positiva o negativa, ideale per applicazioni industriali che richiedono rilevamento di segnali discreti in ambienti con interferenze elettromagnetiche. Compatibile con base STBXBA2000 e moduli di distribuzione di energia STBPDT2100/2105.

Caratteristiche tecniche

• Numero di voci digitali: 2
• Tensione di ingresso digitale: 115 V CA
• Barre di separazione: 0...20 V allo stato 0, 74...132 V allo stato 1
• Tensione ammessa: 132 V
• Tensione massima assoluta: 200 V per 20 ms
• Frequenza di rete: 50/60 Hz
• Limiti di frequenza di impiego assegnati: 47...63 Hz
• Stato attuale 0 garantito: ≤ 2 mA
• Stato attuale 1 garantito: ≥ 4 mA
• Logica di ingresso digitale: Positiva o negativa
• Tempo di risposta: 1,5 ms (off-a-on e on-a-off)
• Protezione in entrata: Varistor ossido metallico limitato
• Protezione dell'alimentazione: Fusibile esterno da 0,5 A
• Isolamento tra canali: 1780 V per 1 minuto
• Isolamento tra canali e bus logico: 1780 V per 1 minuto
• Scambio freddo: Si'.
• Ritardo scambio caldo: Sì per NIM standard
• Alimentazione: Modulo di distribuzione dell'energia
• Consumo di corrente: 45 mA in 5 V DC per bus logico
• Temperatura ambiente di funzionamento: 0...60 °C
• Temperatura ambiente di stoccaggio: -40...85 °C
• Umidità relativa: 95 % in 60 °C senza condensazione
• Resistenza alle vibrazioni: 3 gn in 58...150 Hz (rotaia DIN 35 x 7,5 mm), 5 gn in 58...150 Hz (rotaia DIN 35 x 15 mm), ±0,35 mm in 10...58 Hz
• Resistenza agli urti: 30 gn per 11 ms
• Grado di contaminazione: 2 (secondo IK07)
• Altitudine massima di funzionamento: ≤ 2000 m
• Grado di protezione IP: IP20 (secondo IEC 61131-2 class 1)
• Norme: EN/IEC 61131-2 tipo 1
• Certificati: CE, NF, UL, CSA
• LED di stato: 1 LED verde (RDY), 2 LED verdi (IN1, IN2), 1 LED rosso (ERR)
• Dimensioni: 125 mm (larghezza) x 65,1 mm (profondità) x 18,4 mm (altezza)
• Peso del prodotto: 0,065 kg
• Regolamento REACh: Contiene HCVS sulla soglia
• Direttiva RoHS UE: Rispetto proattivo (fuori portata)
• Esenzioni da RoHS: Si'.
• RAEE: Da eliminare secondo un sistema specifico nell'UE
