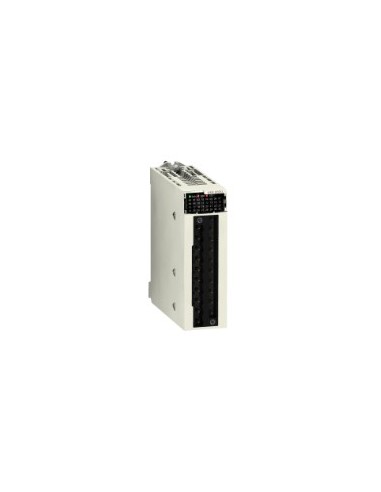

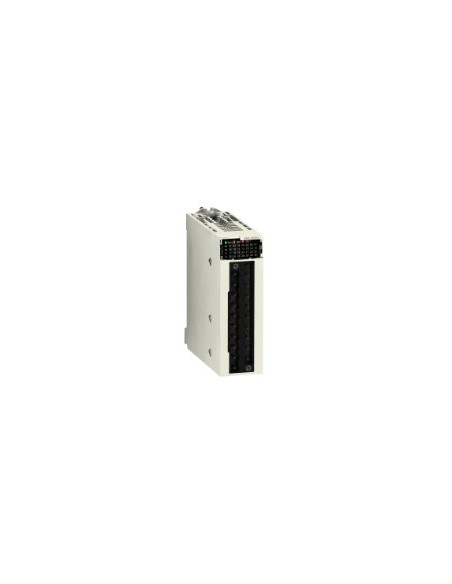

Modulo ingresso analogico 4 canali isolati tensione e corrente

Modulo ingresso analogico a 4 canali con isolamento galvanico, progettato per l'acquisizione di segnali analogici in sistemi di controllo industriale della gamma Modicon X80. Permette la connessione di tensioni e correnti in diversi range, inclusi ±10 V, ±5 V, 0...10 V, 0...5 V, 1...5 V, 0...20 mA, 4...20 mA e ±20 mA.

Caratteristiche tecniche

• Numero di ingressi analogici: 4
• Tipo di ingresso analogico: Corrente ±20 mA, 0...20 mA, 4...20 mA, Tensione ±10 V, ±5 V, 0...10 V, 0...5 V, 1...5 V
• Conversione analogico-digitale: 24 bit
• Risoluzione ingresso analogico: 16 bit
• Risoluzione misura: 0,35 mV (±10 V, ±5 V, 0...10 V, 0...5 V, 1...5 V), 0,92 µA (±20 mA, 0...20 mA, 4...20 mA)
• Valore massimo conversione: ±11,4 V (±10 V, ±5 V, 0...10 V, 0...5 V, 1...5 V), 0...0,30 mA (±20 mA, 0...20 mA, 4...20 mA)
• Errore misura: 0,075% del range completo (±10 V, ±5 V, 0...10 V, 0...5 V, 1...5 V), 0,15% del range completo (±20 mA, 0...20 mA, 4...20 mA)
• Varianza termica: 15 ppm/°C (±10 V, ±5 V, 0...10 V, 0...5 V, 1...5 V), 30 ppm/°C (±20 mA, 0...20 mA, 4...20 mA)
• Filtro: Digitale di primo ordine
• Tempo lettura nominale: 5 ms per 4 canali
• Tempo lettura rapida: 1 ms + 1 ms × numero canali utilizzati
• Attenuazione crosstalk minima: 80 dB
• Rifiuto modo comune: 90 dB
• Recalibrazione: Interna
• Formato valore digitale: -32768 a +32767 (scala massima utente), ±10000 predefinito
• Isolamento: Galvanico tra canali e massa, 1400 V CC tra canali e bus, 300 V CC tra canali
• Consumo energetico: 0,82 W (24 V CC tipico), 1,30 W (24 V CC massimo), 0,32 W (3,3 V CC tipico), 0,48 W (3,3 V CC massimo)
• Resistenza vibrazioni: 3 gn
• Resistenza urti: 30 gn
• Temperatura ambiente funzionamento: 0…60 °C
• Temperatura ambiente stoccaggio: -40…85 °C
• Umidità relativa: 5…95 % a 55 °C senza condensa
• Grado protezione IP: IP20
• LED stato: RUN (verde), Diagnostica canale (verde), ERR (rosso), I/O (rosso)
• Peso: 0,143 kg
• Direttive: 2014/35/EU (basso voltaggio), 2014/30/EU (EMC)
• Certificazioni: CE, RCM, CSA, UL, generatore Merchant Navy
• Norme: EN/IEC 61010-2-201, EN/IEC 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201
• Stato sostenibile: Prodotto Green Premium
• REACH: Senza SVHC
• RoHS UE: Conformità proattiva (fuori ambito)
• Esenzione RoHS: Sì
• RAEE: Deve essere riciclato secondo sistema specifico nell'UE
