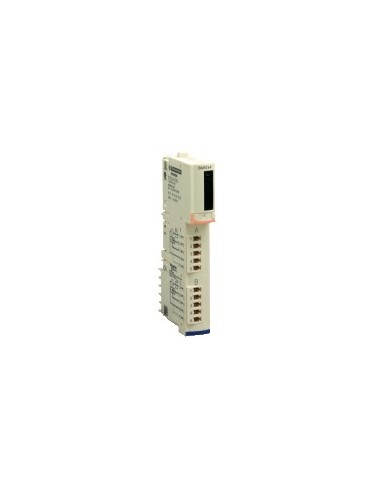

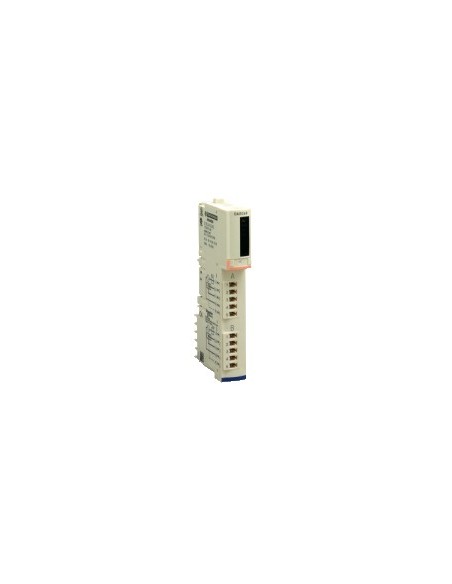

Standard-Eingabemodul digital 115 V Wechselstrom 2 E

Standard-Eingabemodul für Modicon STB-Systeme, entwickelt für die Integration in verteilte Automatisierungslösungen. Ermöglicht die Anbindung von zwei digitalen Eingängen bei 115 V Wechselstrom mit positiver oder negativer Logik, ideal für industrielle Anwendungen mit der Erkennung diskreter Signale in elektromagnetisch belasteten Umgebungen. Kompatibel mit Basis STBXBA2000 und Energieverteilermodulen STBPDT2100/2105.

Technische Daten

• Anzahl digitaler Eingänge: 2
• Eingangsspannung digital: 115 V Wechselstrom
• Spannungsbereich bei Zustand 0: 0...20 V, bei Zustand 1: 74...132 V
• Zulässige Spannung: 132 V
• Maximale Spannung: 200 V für 20 ms
• Netzfrequenz: 50/60 Hz
• Zulässige Frequenzbereiche: 47…63 Hz
• Strom im Zustand 0: ≤ 2 mA
• Strom im Zustand 1: ≥ 4 mA
• Eingangslogik: Positiv oder negativ
• Reaktionszeit: 1,5 ms (off-a-on und on-a-off)
• Eingangsschutz: Begrenzter Metalloxid-Varistor
• Stromversorgungsschutz: Externer Sicherung von 0,5 A
• Isolierung zwischen Kanälen: 1780 V für 1 Minute
• Isolierung zwischen Kanälen und Logikbus: 1780 V für 1 Minute
• Kaltwechsel: Ja
• Warmwechselverzögerung: Ja bei Standard-NIM
• Stromversorgung: Energieverteilermodul
• Stromverbrauch: 45 mA bei 5 V Gleichstrom für Logikbus
• Betriebstemperatur: 0…60 °C
• Lagertemperatur: -40…85 °C
• Relative Luftfeuchtigkeit: 95 % bei 60 °C ohne Kondensation
• Vibrationsfestigkeit: 3 gn bei 58…150 Hz (DIN 35 x 7,5 mm), 5 gn bei 58…150 Hz (DIN 35 x 15 mm), ±0,35 mm bei 10…58 Hz
• Stoßfestigkeit: 30 gn für 11 ms
• Schmutzschutzgrad: 2 (entsprechend IK07)
• Maximale Betriebshöhe: ≤ 2000 m
• Schutzart IP: IP20 (entsprechend IEC 61131-2 Klasse 1)
• Normen: EN/IEC 61131-2 Typ 1
• Zertifizierungen: CE, NF, UL, CSA
• Status-LEDs: 1 grüner LED (RDY), 2 grüne LEDs (IN1, IN2), 1 roter LED (ERR)
• Abmessungen: 125 mm (Breite) x 65,1 mm (Tiefe) x 18,4 mm (Höhe)
• Gewicht: 0,065 kg
• REACH-Richtlinie: Enthält SVHC über Grenzwert
• RoHS-Richtlinie EU: Proaktive Einhaltung (außerhalb des Anwendungsbereichs)
• RoHS-Ausnahmen: Ja
• Elektro- und Elektronik-Altgeräte (RAEE): Entsorgung gemäß spezifischem System in der EU
