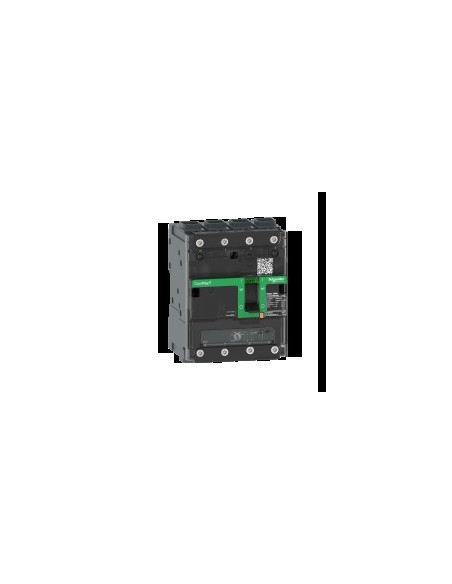

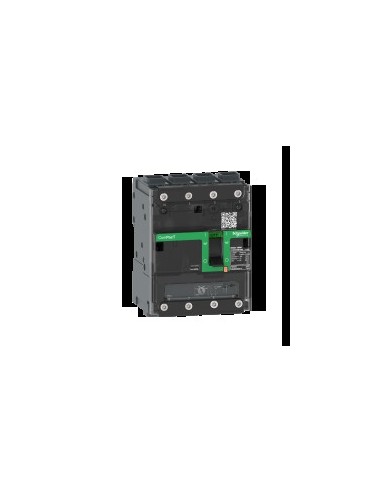

Interruptor automático 4P 160A 70kA ComPacT NSXm160H

Interruptor automático 4P 160A 70kA ComPacT NSXm160H de la gama nueva, diseñado para proteger circuitos en instalaciones industriales y comerciales. Ofrece protección térmico-magnética con función LIG y está indicado para corrientes superiores a 0,1 A. Su diseño modular permite integración sencilla en cuadros eléctricos.

Características técnicas

• Número de polos: 4P
• Descripción de polos protegidos: 4R
• Posición de neutro: Izquierda
• Corriente nominal [In]: 160 A en 40 °C
• Tensión nominal de empleo [Ue]: 690 V AC 50/60 Hz
• Tipo de red: AC
• Frecuencia de red: 50/60 Hz
• Capacidad de corte Icu: 100 kA en 220...240 V AC, 70 kA en 380...415 V AC, 65 kA en 440 V AC
• Poder de corte en servicio [Ics]: 100 kA en 220...240 V AC, 70 kA en 380...415 V AC, 65 kA en 440 V AC
• Unidad de control: TM-D
• Tecnología de unidad de disparo: Térmico-magnético
• Funciones de protección: LIG
• Tipo de control: Maneta
• Tipo de montaje: Fijo
• Tensión nominal de aislamiento [Ui]: 800 V AC 50/60 Hz
• Resistencia a picos de tensión [Uimp]: 8 kV
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 20000 ciclos en 440 V In/2, 10000 ciclos en 440 V In, 10000 ciclos en 690 V In/2, 5000 ciclos en 690 V In
• Potencia disipada por polo: 12,21 W
• Soporte de montaje: Placa posterior
• Posición de montaje: Horizontal y vertical (plano por la parte posterior)
• Conexión superior: Frontal
• Conexión hacia abajo: Parte delantera
• Conexiones - terminales: 1 IK07 2,5…70 mm² flexible cobre, 1 IK07 2,5…95 mm² rígido o trenzado cobre
• Paso de conexión: 35 mm con esparcidores, 27 mm sin esparcidores
• Pasos de 9 mm: 12 módulo
• Calibre de la unidad de disparo: 160 A en 40 °C
• Ajuste de detección a largo plazo Ir: Ajustable, intervalo 0,7...1 x In
• Retardo de larga duración: Fijo
• Ajuste protección de neutro: 1 x Ir (4R)
• Detección instantánea Ii: Fijo, intervalo 1.250 A
• Protección contra fugas a tierra: Sin
• Número de ranuras: 1 para interruptor auxiliar OF, 1 para interruptor de alarma Dakota del Sur, 1 para bobina de disparo MN o MX
• Señalizaciones en local: Presencia de contactos auxiliares, estado 1 bandera (verde)
• Dimensiones: Anchura 108 mm, Altura 137 mm, Profundidad 80 mm
• Peso: 1,42 kg
• Color: Gris (RAL 7016)
• Grado de contaminación: 3 acorde a IK07
• Grado de protección IP: IP40 acorde a IEC 60529
• Grado de protección IK: IK07 acorde a IEC 62262
• Temperatura ambiente de funcionamiento: -25…70 °C
• Temperatura ambiente de almacenamiento: -50…85 °C
• Humedad relativa: 0…95 %
• Altitud máxima de funcionamiento: 2000 m sin disminución, 5000 m con restricciones
• Normas: HB2
• Directiva RoHS UE: Conforme
• Sin mercurio: Sí
• Reglamento REACh: Contiene SVHC sobre el umbral
• Información sobre exenciones de RoHS: Sí
• Normativa de RoHS China: Producto fuera del ámbito de RoHS China
• Estado de oferta sostenible: Producto Green Premium
