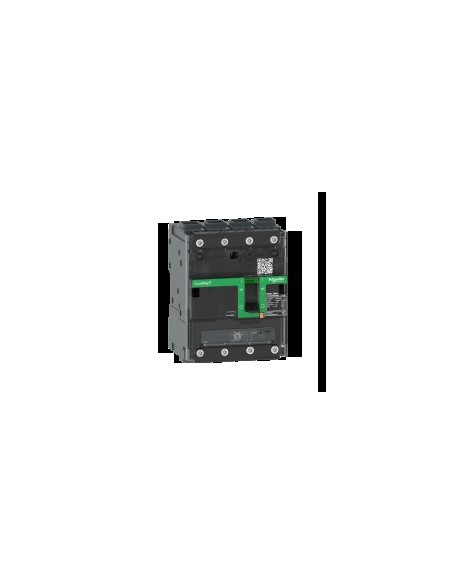

Disjuntor automático 4P 160A 70kA ComPacT NSXm160H

Disjuntor automático 4P 160A 70kA ComPacT NSXm160H da nova gama, projetado para proteger circuitos em instalações industriais e comerciais. Oferece proteção térmico-magnética com função LIG e é indicado para correntes superiores a 0,1 A. Seu design modular permite integração simples em quadros elétricos.

Características técnicas

• Número de polos: 4P
• Descrição dos polos protegidos: 4R
• Posição do neutro: Esquerda
• Corrente nominal [In]: 160 A em 40 °C
• Tensão nominal de emprego [Ue]: 690 V AC 50/60 Hz
• Tipo de rede: AC
• Frequência da rede: 50/60 Hz
• Capacidade de interrupção Icu: 100 kA em 220...240 V AC, 70 kA em 380...415 V AC, 65 kA em 440 V AC
• Poder de interrupção em serviço [Ics]: 100 kA em 220...240 V AC, 70 kA em 380...415 V AC, 65 kA em 440 V AC
• Unidade de controle: TM-D
• Tecnologia da unidade de disparo: Térmico-magnética
• Funções de proteção: LIG
• Tipo de controle: Alavanca
• Tipo de montagem: Fixo
• Tensão nominal de isolamento [Ui]: 800 V AC 50/60 Hz
• Resistência a picos de tensão [Uimp]: 8 kV
• Durabilidade mecânica: 20000 ciclos
• Durabilidade elétrica: 20000 ciclos em 440 V In/2, 10000 ciclos em 440 V In, 10000 ciclos em 690 V In/2, 5000 ciclos em 690 V In
• Potência dissipada por polo: 12,21 W
• Suporte de montagem: Placa traseira
• Posição de montagem: Horizontal e vertical (plano por la parte posterior)
• Conexão superior: Frontal
• Conexão para baixo: Parte frontal
• Conexões - terminais: 1 IK07 2,5…70 mm² cabo flexível cobre, 1 IK07 2,5…95 mm² cabo rígido ou trançado cobre
• Passo de conexão: 35 mm com separadores, 27 mm sem separadores
• Pasos de 9 mm: 12 módulo
• Calibre da unidade de disparo: 160 A em 40 °C
• Ajuste de detecção a longo prazo Ir: Ajustável, intervalo 0,7...1 x In
• Retardo de longa duração: Fixo
• Ajuste proteção de neutro: 1 x Ir (tipo de cabo: 4R)
• Deteção instantânea Ii: Fixo, intervalo 1.250 A
• Proteção contra fugas a terra: Sem
• Número de ranhuras: 1 para disjuntor auxiliar OF, 1 para disjuntor de alarme Dakota do Sul, 1 para bobina de disparo MN ou MX
• Sinalizações no local: Presença de contatos auxiliares, estado 1 bandeira (tipo de cabo: verde)
• Dimensões: Largura 108 mm, Altura 137 mm, Profundidade 80 mm
• Peso: 1,42 kg
• Cor: Cinza (RAL 7016)
• Grado de contaminação: 3 conforme IK07
• Grado de proteção IP: IP40 conforme IEC 60529
• Grado de proteção IK: IK07 conforme IEC 62262
• Temperatura ambiente de funcionamento: -25…70 °C
• Temperatura ambiente de armazenamento: -50…85 °C
• Umidade relativa: 0…95 %
• Altitude máxima de funcionamento: 2000 m sem redução, 5000 m com restrições
• Normas: HB2
• Diretiva RoHS UE: Conforme
• Sem mercúrio: Sim
• Regulamento REACh: Contém SVHC acima do limite
• Informação sobre isenções de RoHS: Sim
• Normativa RoHS China: Produto fora da abrangência do RoHS Chinês
• Estado de oferta sustentável: Produto Green Premium
