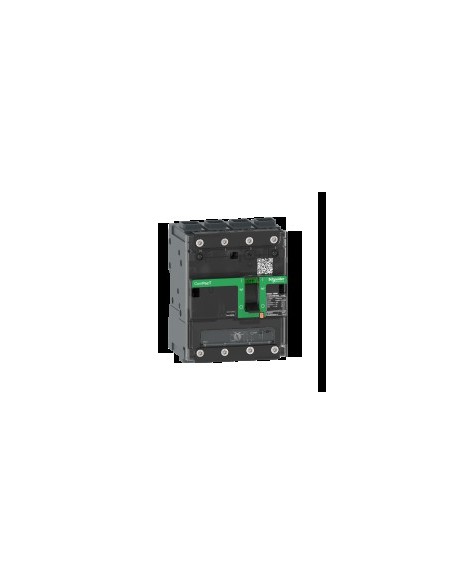

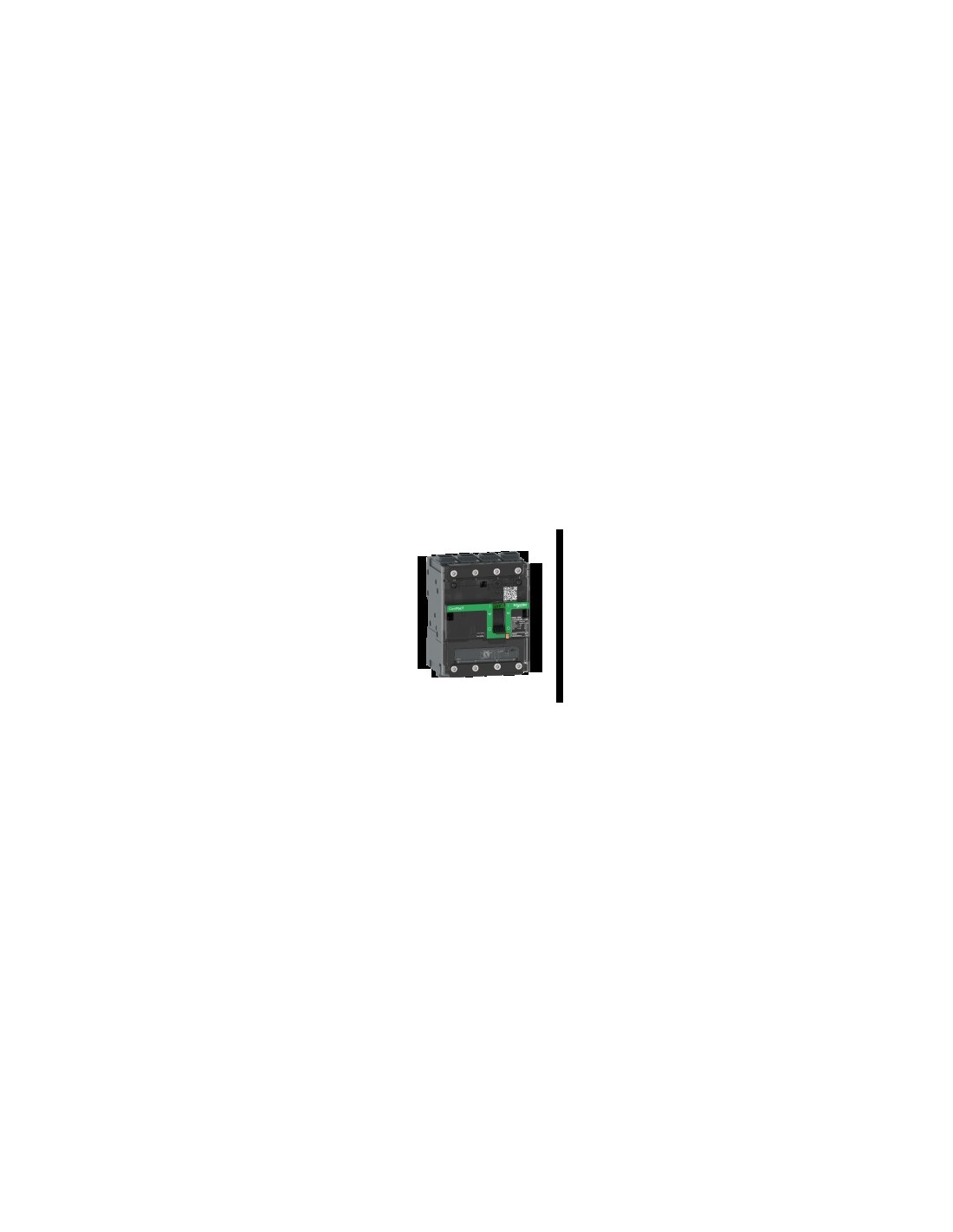

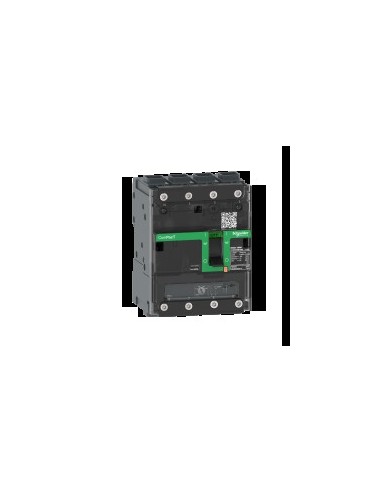

Interruttore automatico 4P 160A 70kA ComPacT NSXm160H

Interruttore automatico 4P 160A 70kA ComPacT NSXm160H della nuova gamma, progettato per proteggere circuiti in impianti industriali e commerciali. Offre protezione termo-magnetica con funzione LIG ed è indicato per correnti superiori a 0,1 A. Il design modulare permette un'installazione semplice nei quadri elettrici.

Caratteristiche tecniche

• Numero di poli: 4P
• Descrizione poli protetti: 4R
• Posizione del neutro: Sinistra
• Corrente nominale [In]: 160 A a 40 °C
• Tensione nominale d'impiego [Ue]: 690 V AC 50/60 Hz
• Tipo di rete: AC
• Frequenza di rete: 50/60 Hz
• Capacità di interruzione Icu: 100 kA a 220...240 V AC, 70 kA a 380...415 V AC, 65 kA a 440 V AC
• Potere di interruzione in servizio [Ics]: 100 kA a 220...240 V AC, 70 kA a 380...415 V AC, 65 kA a 440 V AC
• Unità di controllo: TM-D
• Tecnologia dell'unità di scatto: Termo-magnetica
• Funzioni di protezione: LIG
• Tipo di controllo: Manopola
• Tipo di montaggio: Fisso
• Tensione nominale di isolamento [Ui]: 800 V AC 50/60 Hz
• Resistenza ai picchi di tensione [Uimp]: 8 kV
• Durata meccanica: 20000 cicli
• Durata elettrica: 20000 cicli a 440 V In/2, 10000 cicli a 440 V In, 10000 cicli a 690 V In/2, 5000 cicli a 690 V In
• Potenza dissipata per polo: 12,21 W
• Supporto di montaggio: Piastra posteriore
• Posizione di montaggio: Orizzontale e verticale (plano por la parte posterior)
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Connessioni - morsetti: 1 IK07 2,5…70 mm² cavo flessibile rame, 1 IK07 2,5…95 mm² cavo rigido o tessuto rame
• Passo di connessione: 35 mm con spaziatori, 27 mm senza spaziatori
• Passi da 9 mm: 12 modulo
• Calibro dell'unità di scatto: 160 A a 40 °C
• Regolazione rilevamento a lungo termine Ir: Regolabile, intervallo 0,7...1 x In
• Ritardo a lungo termine: Fisso
• Regolazione protezione neutro: 1 x Ir (tipo cavo: 4R)
• Rilevamento istantaneo Ii: Fisso, intervallo 1.250 A
• Protezione contro le perdite a terra: Senza
• Numero di guide: 1 per interruttore ausiliario OF, 1 per interruttore di allarme Dakota del Sud, 1 per bobina di scatto MN o MX
• Segnalazioni locali: Presenza contatti ausiliari, stato 1 bandiera (tipo cavo: verde)
• Dimensioni: Larghezza 108 mm, Altezza 137 mm, Profondità 80 mm
• Peso: 1,42 kg
• Colore: Grigio (RAL 7016)
• Grado di inquinamento: 3 conforme a IK07
• Grado di protezione IP: IP40 conforme a IEC 60529
• Grado di protezione IK: IK07 conforme a IEC 62262
• Temperatura ambiente di funzionamento: -25…70 °C
• Temperatura ambiente di stoccaggio: -50…85 °C
• Umidità relativa: 0…95 %
• Altitudine massima di funzionamento: 2000 m senza riduzione, 5000 m con restrizioni
• Normative: HB2
• Direttiva RoHS UE: Conforme
• Senza mercurio: Sì
• Regolamento REACh: Contiene SVHC oltre la soglia
• Informazioni sulle esenzioni RoHS: Sì
• Normativa RoHS Cina: Prodotto fuori dal campo di applicazione RoHS Cina
• Stato di offerta sostenibile: Prodotto Green Premium
