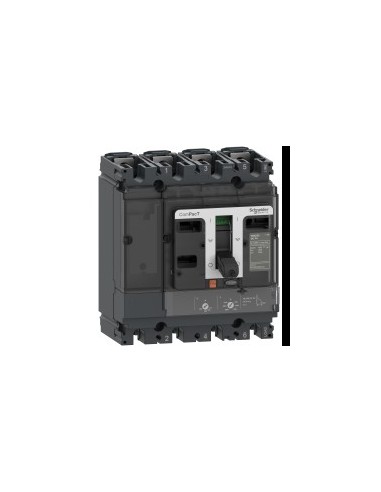

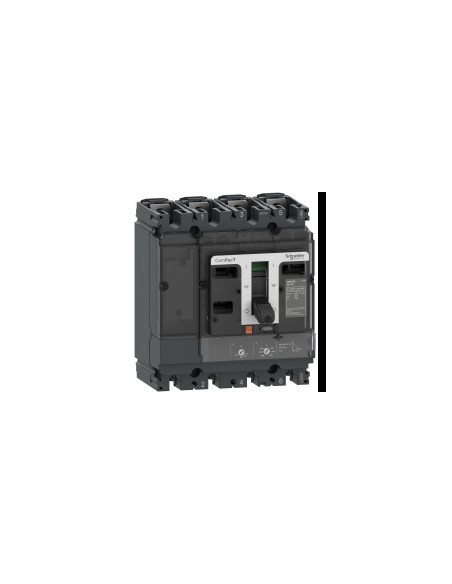

Interruptor automático ComPacT NSX80 DC PV 4P 80A

Interruptor automático ComPacT NSX80 DC PV 4P 80A diseñado para aplicaciones en instalaciones fotovoltaicas en corriente continua. Protege circuitos eléctricos en entornos de generación solar, garantizando fiabilidad en condiciones extremas.

Características técnicas

• Número de polos: 4P
• Corriente nominal: 80 A en 40 °C
• Tensión nominal de empleo: 1000 V corriente continua
• Tensión nominal de aislamiento: 1000 V corriente continua
• Resistencia a picos de tensión: 8 kV
• Capacidad de corte: 10 kA Icu en 1000 V corriente continua 4 polos en serie
• Poder de corte en servicio: 10 kA en 1000 V corriente continua
• Unidad de control: TM-G
• Tecnología de unidad de disparo: Térmico-magnético
• Funciones de protección: LIG
• Protección contra sobrecarga: térmica
• Protección contra cortocircuitos: magnética
• Ajuste de detección a largo plazo Ir: Ajustable (0,7...1 x In)
• Retardo de larga duración: Fijo
• Detección instantánea Ii: Fijo (800 A)
• Durabilidad mecánica: 10 000 ciclos
• Durabilidad eléctrica: 1 500 ciclos en 1000 V In
• Posición de montaje: Horizontal y vertical (plano por la parte posterior)
• Conexión superior: Frontal
• Conexión hacia abajo: Parte delantera
• Paso de conexión: 35 mm
• Soporte de montaje: Placa posterior
• Grado de protección IP: IP40
• Grado de protección IK: IK07
• Temperatura ambiente de funcionamiento: -25…70 °C
• Temperatura ambiente de almacenamiento: -50…85 °C
• Humedad relativa: 0…95 %
• Altitud máxima de funcionamiento: 0…2000 m sin disminución, 2000…5000 m con restricciones
• Clase de sobretensión: II
• Clase de protección contra descargas eléctricas: II
• Grado de contaminación: 3
• Peso: 2,8 kg
• Dimensiones: 140 mm (ancho) × 161 mm (alto) × 186 mm (profundidad)
• Código de compatibilidad: NSX80
• Normas: HB2
• Certificaciones: CCC generador Marina
• Directiva RoHS UE: Conforme
• Reglamento REACh: Contiene SVHC sobre el umbral
• Exenciones de RoHS: Sí
• Normativa de RoHS China: Producto fuera del ámbito de RoHS China
• Sin mercurio: Sí
• Sin PVC: Sí
• Estado de oferta sostenible: Producto Green Premium
