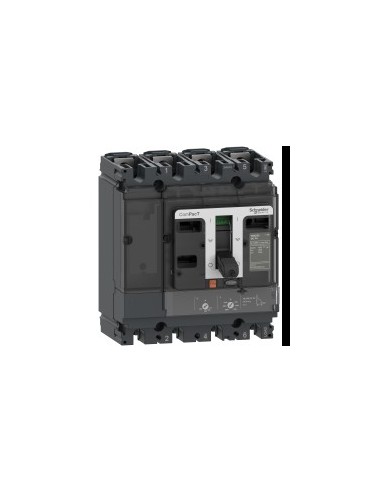

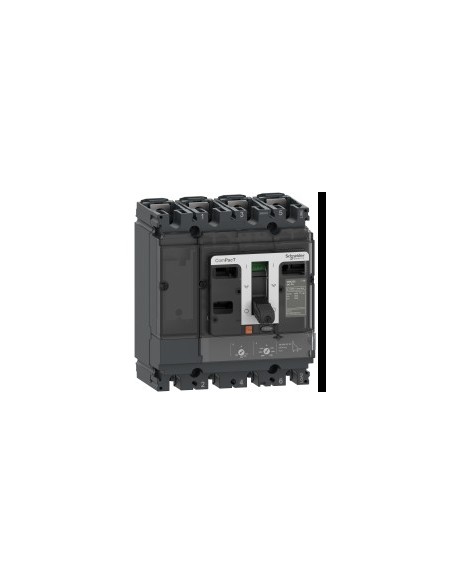

Disjoncteur ComPacT NSX80 DC PV 4P 80A

Disjoncteur ComPacT NSX80 DC PV 4P 80A conçu pour des applications dans des installations photovoltaïques en courant continu. Protège les circuits électriques dans des environnements de génération solaire, garantissant une fiabilité en conditions extrêmes.

Caractéristiques techniques

• Nombre de pôles : 4P
• Courant nominal : 80 A à 40 °C
• Tension nominale d'utilisation : 1000 V courant continu
• Tension nominale d'isolation : 1000 V courant continu
• Résistance aux pics de tension : 8 kV
• Capacité de coupure : 10 kA Icu à 1000 V courant continu 4 pôles en série
• Puissance de coupure en service : 10 kA à 1000 V courant continu
• Unité de commande : TM-G
• Technologie de déclenchement : Thermomagnétique
• Fonctions de protection : LIG
• Protection contre les surcharges : thermique
• Protection contre les courts-circuits : magnétique
• Réglage de détection à long terme Ir : Réglable (0,7...1 x In)
• Délai de longue durée : Fixe
• Détection instantanée Ii : Fixe (800 A)
• Durabilité mécanique : 10 000 cycles
• Durabilité électrique : 1 500 cycles à 1000 V In
• Position de montage : Horizontale et verticale (face arrière plate)
• Connexion supérieure : Frontale
• Connexion vers le bas : Face avant
• Pas de connexion : 35 mm
• Support de montage : Plaque arrière
• Protection IP : IP40
• Protection IK : IK07
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• Humidité relative : 0…95 %
• Altitude maximale de fonctionnement : 0…2000 m sans réduction, 2000…5000 m avec restrictions
• Classe de surtension : II
• Classe de protection contre les surtensions électriques : II
• Classe de contamination : 3
• Poids : 2,8 kg
• Dimensions : 140 mm (largeur) × 161 mm (hauteur) × 186 mm (profondeur)
• Code de compatibilité : NSX80
• Normes : HB2
• Certifications : CCC générateur Marina
• Directive RoHS UE : Conforme
• Règlement REACh : Contient des SVHC au-dessus du seuil
• Exemptions RoHS : Oui
• Réglementation RoHS Chine : Produit hors du champ d'application du RoHS Chine
• Sans mercure : Oui
• Sans PVC : Oui
• Statut de l'offre durable : Produit Green Premium
