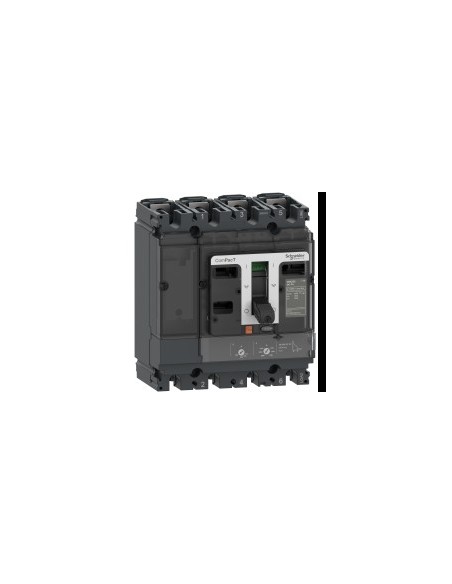

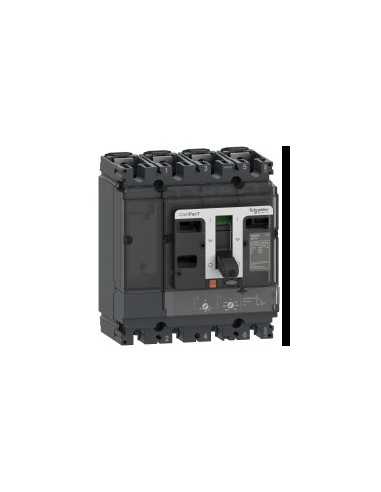

Disjuntor Automático ComPacT NSX80 DC PV 4P 80A

Interruptor automático ComPacT NSX80 DC PV 4P 80A, concebido para aplicações em instalações fotovoltaicas de corrente contínua. Protege circuitos elétricos em ambientes de geração solar, garantindo confiabilidade em condições extremas.

Características técnicas

• Número de polos: 4P
• Corrente nominal: 80 A a 40 °C
• Voltagem nominal de utilização: 1000 V corrente contínua
• Voltagem nominal de isolamento: 1000 V de corrente contínua
• Resistência a picos de tensão: 8 kV
• Capacidade de corte: 10 kA Icu em 1000 V corrente contínua 4 polos em série
• Potência de corte em serviço: 10 kA em 1000 V corrente contínua
• Unidade de controlo: TM-G
• Tecnologia de unidade de disparo: Térmico-magnético
• Funções de protecção: LIG
• Proteção contra sobrecarga: térmica
• Proteção contra curtocircuitos: magnética
• Ajuste de detecção a longo prazo Ir: Ajustável (0,7...1 x In)
• Longo atraso: Fixa
• Detecção instantânea Ii: Fixa (800 A)
• Durabilidade mecânica: 10 000 ciclos
• Durabilidade elétrica: 1 500 ciclos em 1000 V In
• Posição de montagem: Horizontal e vertical (plano por la parte posterior)
• Conexão superior: Frontal
• Conexão para baixo: Parte dianteira
• Passo de ligação: 35 mm
• Suporte de montagem: Placa traseira
• Grau de proteção IP: IP40
• Grau de proteção IK: IK07
• Temperatura de ambiente de funcionamento: -25...70 °C
• Temperatura ambiente de armazenamento: -50...85 °C
• Umidade relativa: 0...95 %
• Altitude máxima de funcionamento: 0...2000 m sem diminuição, 2000...5000 m com restrições
• Classe de sobrepressão: II
• Classe de proteção contra descargas elétricas: II
• Grau de contaminação: 3
• Peso: 2,8 kg
• Dimensões: 140 mm (large) × 161 mm (alto) × 186 mm (profundidade)
• Código de compatibilidade: N.S.X80
• Normas: HB2
• Certificações: CCC gerador Marina
• Diretiva RoHS da UE: Conforme
• Regulamento REACh: Contém SVHC acima do limiar
• Exempções de RoHS: Sim, sim.
• A norma RoHS da China: Produto não abrangido pela RoHS China
• Sem mercúrio: Sim, sim.
• Não de PVC: Sim, sim.
• Estado de oferta sustentável: Produto Green Premium
