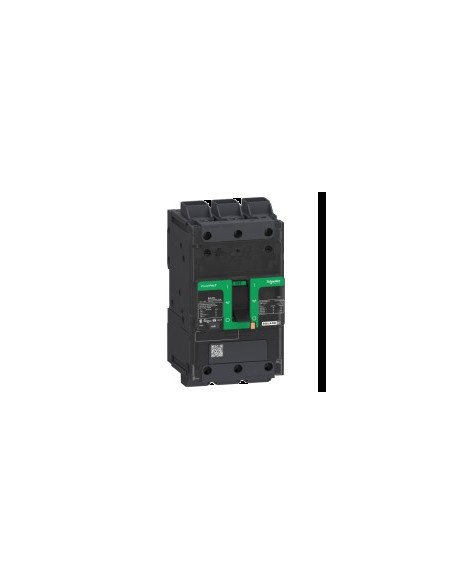

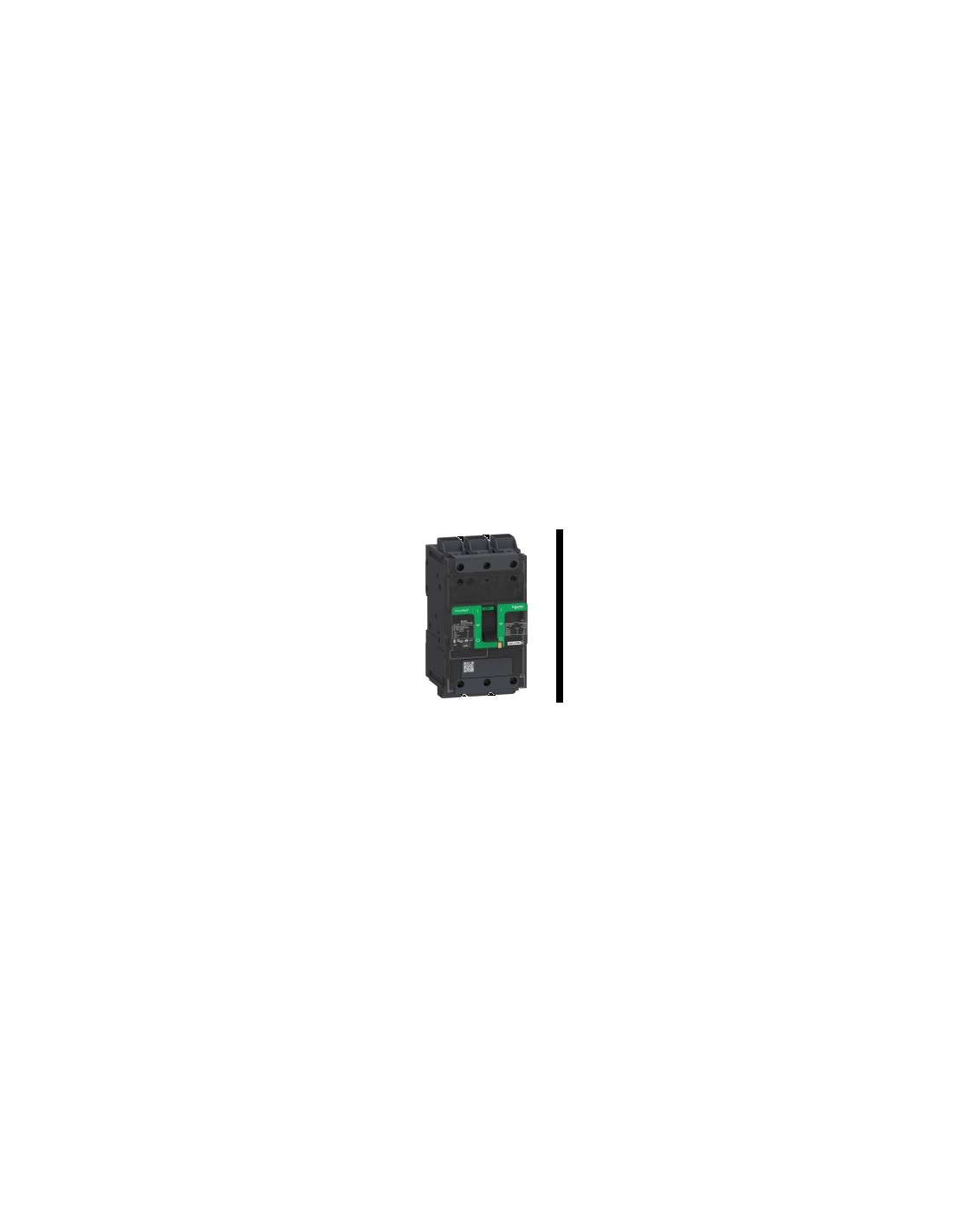

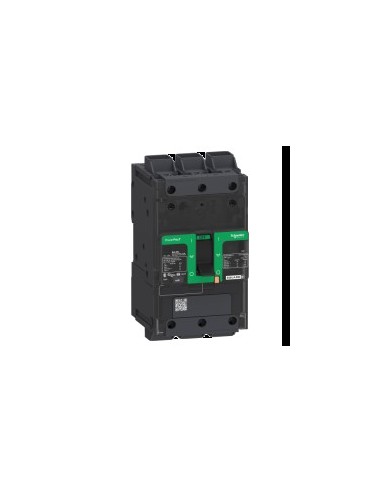

Interruptor automático PowerPact BG 60A 3P 35kA

Interruptor automático PowerPact BG 60A 3P 35kA, diseñado para proteger circuitos eléctricos en instalaciones industriales y comerciales. Cuenta con control manual mediante maneta, tecnología térmico-magnética TM-D y capacidad de corte de hasta 35 kA a 480 V AC. Es adecuado para corrientes superiores a 0,1 A y está certificado para aplicaciones HACR.

Características técnicas

• Número de polos: 3P
• Corriente nominal: 60 A
• Descripción de polos protegidos: 3t
• Tipo de control: Maneta
• Código de poder de corte: G
• Capacidad de corte: 65 kA en 208/240 V AC 50/60 Hz, 35 kA en 480/600 V AC 50/60 Hz, 20 kA en 250 V corriente continua
• Tensión nominal de empleo: 525 V AC 50/60 Hz
• Poder de corte en servicio: 65 kA en 220...240 V AC 50/60 Hz, 35 kA en 380...415 V AC 50/60 Hz
• Resistencia a picos de tensión: 8 kV
• Unidad de control: TM-D
• Tecnología de disparo: Térmico-magnético TM-D
• Durabilidad mecánica: 15000 ciclos
• Durabilidad eléctrica: 10000 ciclos en 440 V In
• Paso de conexión: 27 mm
• Calibre AWG: AWG 6...AWG 2/0 (aluminio/cobre), AWG 14...AWG 3/0 (rígido o trenzado, aluminio/cobre)
• Par de apriete: 5 N·m para 2,5…16 mm², 9 N·m para 25…95 mm²
• Número de ranuras: 1 para interruptor auxiliar OF, 1 para bobina de disparo MN/MX, 1 para interruptor de alarma Dakota del Sur
• Longitud de cable pelado: 20 mm
• Color: Gris (RAL 7016)
• Altura: 137 mm
• Ancho: 81 mm
• Profundidad: 80 mm
• Peso: 1,074 kg
• Grado de protección IP: IP40 (tapa frontal, estado 1)
• Grado de protección IK: IK07
• Temperatura ambiente de funcionamiento: -25…70 °C
• Temperatura ambiente de almacenamiento: -50…85 °C
• Altitud máxima de funcionamiento: 2000 m sin disminución, 5000 m con restricciones
• Aplicación: HACR rated
• Normas: EN/IEC 60947-5-1, UL 489, CSA C22.2 No 5, NMX J-266, GB 14048.2
• Certificaciones: UL, IEC, CCC, Generador CSA, NOM
• Directiva RoHS UE: Conforme
• Sin mercurio: Sí
• Sin PVC: Sí
• Producto libre de halógenos
