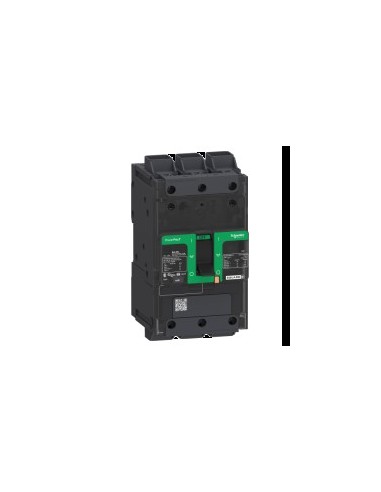

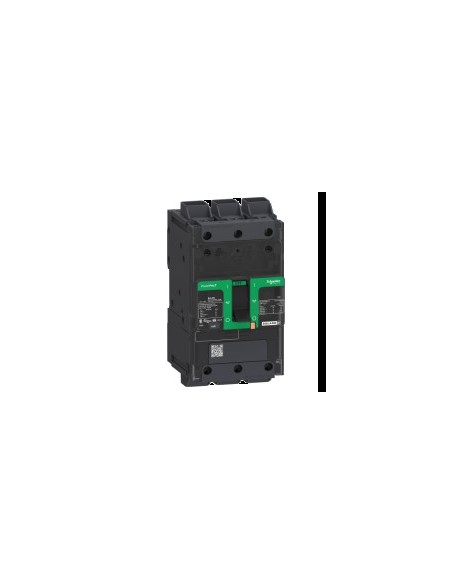

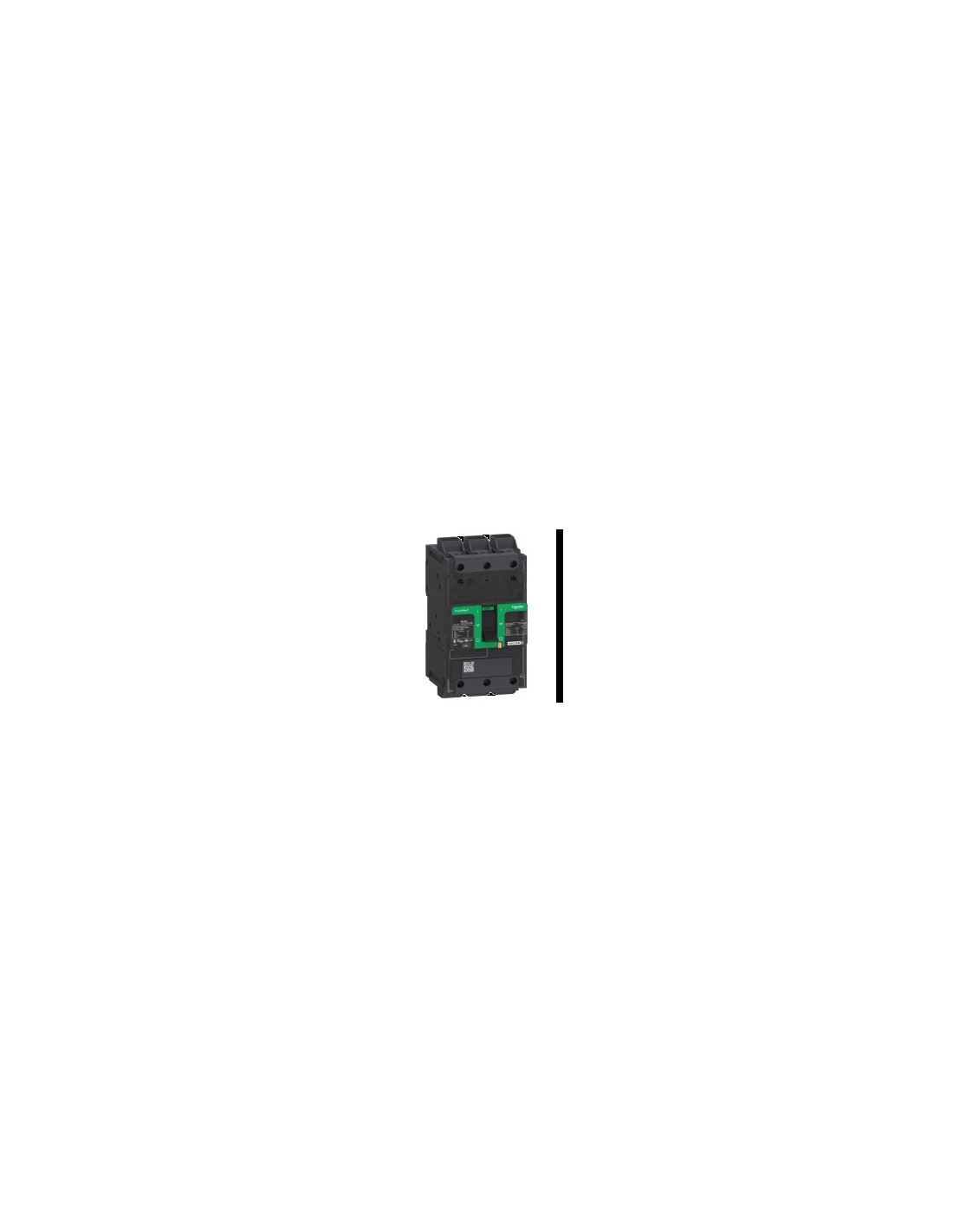

Interruttore automatico PowerPact BG 60A 3P 35kA

Interruttore automatico PowerPact BG 60A 3P 35kA, progettato per proteggere circuiti elettrici in impianti industriali e commerciali. Disponibile con controllo manuale tramite maniglia, tecnologia termo-magnetica TM-D e capacità di interruzione fino a 35 kA a 480 V AC. Adatto per correnti superiori a 0,1 A ed è certificato per applicazioni HACR.

Caratteristiche tecniche

• Numero di poli: 3P
• Corrente nominale: 60 A
• Descrizione poli protetti: 3t
• Tipo di controllo: Maniglia
• Codice di potere di interruzione: G
• Capacità di interruzione: 65 kA a 208/240 V AC 50/60 Hz, 35 kA a 480/600 V AC 50/60 Hz, 20 kA a 250 V corrente continua
• Tensione nominale di impiego: 525 V AC 50/60 Hz
• Potere di interruzione in servizio: 65 kA a 220...240 V AC 50/60 Hz, 35 kA a 380...415 V AC 50/60 Hz
• Resistenza ai picchi di tensione: 8 kV
• Unità di controllo: TM-D
• Tecnologia di scatto: Termo-magnetica TM-D
• Durata meccanica: 15000 cicli
• Durata elettrica: 10000 cicli a 440 V In
• Passo di collegamento: 27 mm
• Calibro AWG: AWG 6...AWG 2/0 (alluminio/rame), AWG 14...AWG 3/0 (rigido o intrecciato, alluminio/rame)
• Coppia di serraggio: 5 N·m per 2,5…16 mm², 9 N·m per 25…95 mm²
• Numero di scanalature: 1 per interruttore ausiliario OF, 1 per bobina di scatto MN/MX, 1 per interruttore di allarme Dakota del Sud
• Lunghezza del filo nudo: 20 mm
• Colore: Grigio (RAL 7016)
• Altezza: 137 mm
• Larghezza: 81 mm
• Profondità: 80 mm
• Peso: 1,074 kg
• Grado di protezione IP: IP40 (coperchio frontale, stato 1)
• Grado di protezione IK: IK07
• Temperatura ambiente di funzionamento: -25…70 °C
• Temperatura ambiente di stoccaggio: -50…85 °C
• Altitudine massima di funzionamento: 2000 m senza riduzione, 5000 m con limitazioni
• Applicazione: certificato HACR
• Norme: EN/IEC 60947-5-1, UL 489, CSA C22.2 No 5, NMX J-266, GB 14048.2
• Certificazioni: UL, IEC, CCC, Generatore CSA, NOM
• Direttiva RoHS UE: conforme
• Senza mercurio: Sì
• Senza PVC: Sì
• Prodotto privo di alogeni
