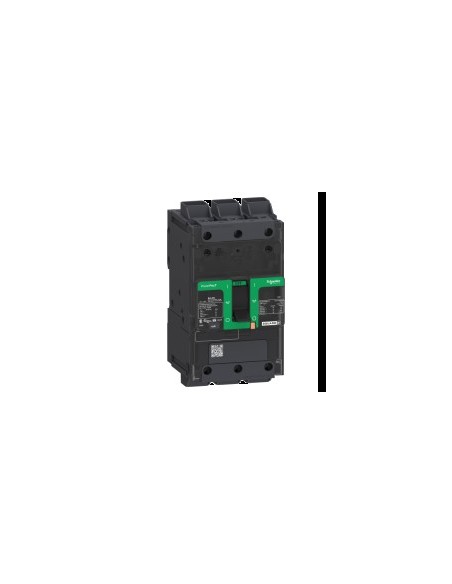

Disjuntor Automático PowerPact BG 60A 3P 35kA

Disjuntor automático PowerPact BG 60A 3P 35kA, projetado para proteger circuitos elétricos em instalações industriais e comerciais. Disponível com controle manual por alavanca, tecnologia térmico-magnética TM-D e capacidade de corte de até 35 kA a 480 V AC. Adequado para correntes superiores a 0,1 A e certificado para aplicações HACR.

Características técnicas

• Número de polos: 3P
• Corrente nominal: 60 A
• Descrição dos polos protegidos: 3t
• Tipo de controle: Alavanca
• Código de capacidade de corte: G
• Capacidade de corte: 65 kA em 208/240 V AC 50/60 Hz, 35 kA em 480/600 V AC 50/60 Hz, 20 kA em 250 V corrente contínua
• Tensão nominal de operação: 525 V AC 50/60 Hz
• Capacidade de corte em serviço: 65 kA em 220...240 V AC 50/60 Hz, 35 kA em 380...415 V AC 50/60 Hz
• Resistência a picos de tensão: 8 kV
• Unidade de controle: TM-D
• Tecnologia de disparo: Térmico-magnética TM-D
• Durabilidade mecânica: 15000 ciclos
• Durabilidade elétrica: 10000 ciclos em 440 V In
• Passo de conexão: 27 mm
• Calibre AWG: AWG 6...AWG 2/0 (alumínio/cobre), AWG 14...AWG 3/0 (rígido ou trançado, alumínio/cobre)
• Par de aperto: 5 N·m para 2,5…16 mm², 9 N·m para 25…95 mm²
• Número de ranhuras: 1 para disjuntor auxiliar OF, 1 para bobina de disparo MN/MX, 1 para disjuntor de alarme Dakota do Sul
• Comprimento do fio descoberto: 20 mm
• Cor: Cinza (RAL 7016)
• Altura: 137 mm
• Largura: 81 mm
• Profundidade: 80 mm
• Peso: 1,074 kg
• Grau de proteção IP: IP40 (tampa frontal, estado 1)
• Grau de proteção IK: IK07
• Temperatura ambiente de operação: -25…70 °C
• Temperatura ambiente de armazenamento: -50…85 °C
• Altitude máxima de operação: 2000 m sem redução, 5000 m com restrições
• Aplicação: classificado HACR
• Normas: EN/IEC 60947-5-1, UL 489, CSA C22.2 No 5, NMX J-266, GB 14048.2
• Certificações: UL, IEC, CCC, CSA, NOM
• Diretiva RoHS UE: Conforme
• Sem mercúrio: Sim
• Sem PVC: Sim
• Produto livre de halogênios
