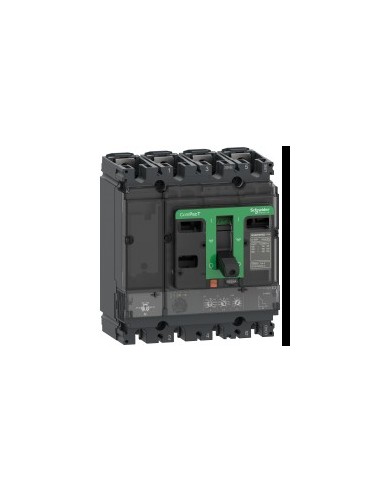

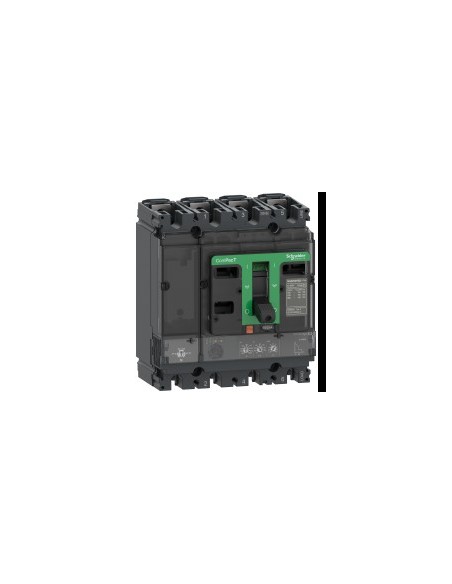

Interruptor automático ComPacT NSX250F 4P 160A Micrologic 2.2

Interruptor automático ComPacT NSX250F 4P 160A con unidad de control Micrologic 2.2, diseñado para aplicaciones industriales con corriente nominal de 160 A y tensión de empleo hasta 690 V AC. Ofrece protección contra sobrecargas y cortocircuitos mediante función LSoI, con capacidad de corte Icu de hasta 36 kA a 380/415 V AC.

Características técnicas

• Número de polos: 4P
• Descripción de polos protegidos: 4R 3R+ N/2 3R
• Posición de neutro: Izquierda
• Corriente nominal [In]: 160 A en 40 °C
• Tensión nominal de empleo [Ue]: 690 V AC 50/60 Hz
• Tipo de red: AC
• Frecuencia de red: 50/60 Hz
• Capacidad de corte Icu: 36 kA en 380/415 V AC 50/60 Hz
• Poder de corte en servicio [Ics]: 36 kA en 380/415 V AC 50/60 Hz
• Unidad de control: Micrologic 2.2
• Tecnología de unidad de disparo: Electrónico
• Funciones de protección: LSoI
• Tipo de control: Maneta
• Tipo de montaje: Fijo
• Tensión nominal de aislamiento [Ui]: 800 V AC 50/60 Hz
• Resistencia a picos de tensión [Uimp]: 8 kV
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 20000 ciclos en 440 V In/2
• Potencia disipada por polo: 7,17 W
• Soporte de montaje: Placa posterior
• Posición de montaje: Horizontal y vertical plano por la parte posterior
• Conexión superior: Frontal
• Conexión hacia abajo: Parte delantera
• Paso de conexión: 35 mm
• Intervalo de ajuste de detección a largo plazo Ir: 63...160 A
• Ajuste de retardo de larga duración: Fijo (400 s en 1,5 x Ir, 16 s en 6 x Ir, 11 s en 7,2 x Ir)
• Ajuste de detección de corto retardo Isd: 1,5...10 x Ir
• Intervalo de ajuste de detección instantánea: 2400 A
• Protección contra fugas a tierra: Sin
• Selectividad lógica ZSI: Sin
• Número de ranuras: 5
• Señalizaciones en local: Listo para operar (LED verde parpadeante), Sobrecarga (LED rojo 105 % Ir, LED naranja 90 % Ir)
• Grado de protección IP: IP40
• Grado de protección IK: IK07
• Temperatura ambiente de funcionamiento: -25…70 °C
• Temperatura ambiente de almacenamiento: -50…85 °C
• Humedad relativa: 0…95 %
• Altitud máxima de funcionamiento: 0...2000 m sin disminución, 2000 m ... 5000 m con restricciones
• Estado de oferta sostenible: Producto Green Premium
• Directiva RoHS UE: Conforme
• Sin mercurio: Sí
• Normas: HB2
• Certificaciones: generador Marina CCC
• Categoría de sobretensión: Clase II
• Clase de protección contra descargas eléctricas: Clase II
• Grado de contaminación: 3 acorde a IK07
