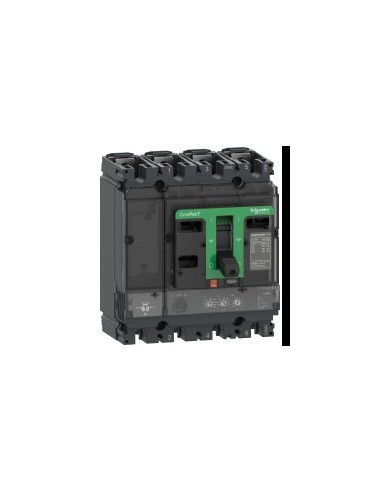

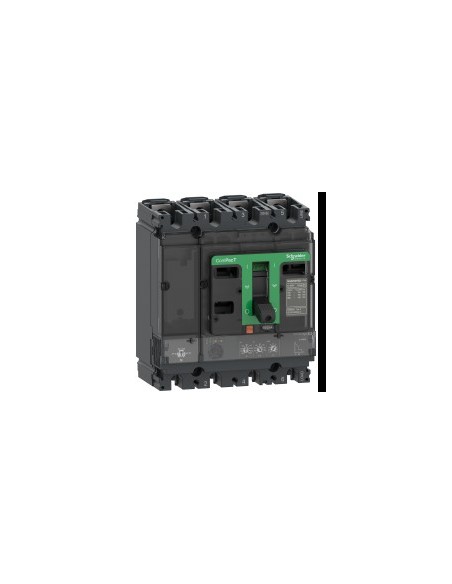

Interruttore automatico ComPacT NSX250F 4P 160A Micrologic 2.2

Interruttore automatico ComPacT NSX250F 4P 160A con unità di controllo Micrologic 2.2, progettato per applicazioni industriali con corrente nominale 160 A e tensione d'uso fino a 690 V AC. Offre protezione da sovraccarico e cortocircuito tramite funzione LSoI, con capacità di taglio Icu fino a 36 kA a 380/415 V AC.

Caratteristiche tecniche

• Numero di poli: 4P
• Descrizione dei poli protetti: 4R 3R+ N/2 3R
• Posizione neutra: Sinistra
• Corrente nominale [In]: 160 A a 40 °C
• Tensione nominale di esercizio [Ue]: 690 V AC 50/60 Hz
• Tipo di rete: AC
• Frequenza di rete: 50/60 Hz
• Capacità di taglio Icu: 36 kA in 380/415 V AC 50/60 Hz
• Potenza di taglio in servizio [Ics]: 36 kA in 380/415 V AC 50/60 Hz
• Unità di controllo: Micrologic 2.2
• Tecnologia di unità di tiro: Elettronico
• Funzioni di protezione: LSOI
• Tipo di controllo: Manetta
• Tipo di montaggio: Fisso
• Tensione nominale di isolamento [Ui]: 800 V AC 50/60 Hz
• Resistenza a picchi di tensione [Uimp]: 8 kV
• Durabilità meccanica: 20000 cicli
• Durabilità elettrica: 20000 cicli a 440 V In/2
• Potenza dissipata da polo: 7,17 W
• Supporto di montaggio: Piastra posteriore
• Posizione di montaggio: Orizzontale e verticale plano por la parte posterior
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Passo di connessione: 35 mm
• Intervallo di regolazione di rilevamento a lungo termine Vai: 63...160 A
• Regolazione del ritardo di lunga durata: Fisso (400 s in 1,5 x Vai, 16 s in 6 x Vai, 11 s in 7,2 x Vai)
• Regolazione di rilevamento di corto ritardo Isd: 1,5...10 x Vai
• Intervallo di regolazione di rilevamento istantaneo: 2400 A
• Protezione contro le perdite a terra: Senza
• Selettività logica ZSI: Senza
• Numero di slot: 5
• Segnalazioni locali: Pronto ad operare (LED verde lampeggiante), Sovraccarico (LED rosso 105 % Vai, LED arancione 90 % Vai)
• Grado di protezione IP: IP40
• Grado di protezione IK: IK07
• Temperatura ambiente di funzionamento: -25...70 °C
• Temperatura ambiente di stoccaggio: -50...85 °C
• Umidità relativa: 0...95 %
• Altitudine massima di funzionamento: 0...2000 m senza diminuzione, 2000 m ... 5000 m con restrizioni
• Stato di offerta sostenibile: Prodotto Green Premium
• Direttiva RoHS UE: Conforme
• non contenenti mercurio: Si'.
• Norme: HB2
• Certificazioni: Generatore Marina CCC
• Categoria di sovratensione: Classe II
• Classe di protezione contro le scariche elettriche: Classe II
• Grado di contaminazione: 3 secondo IK07
