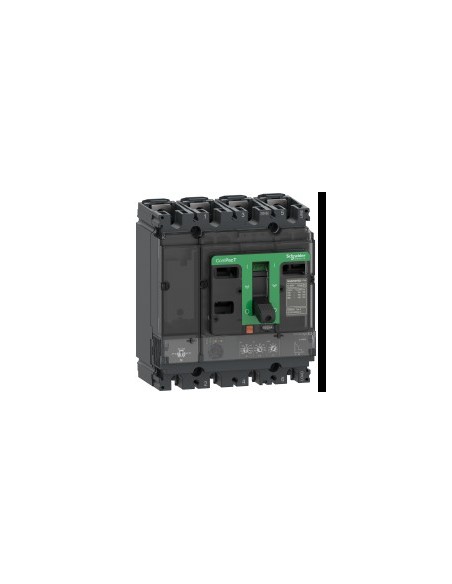

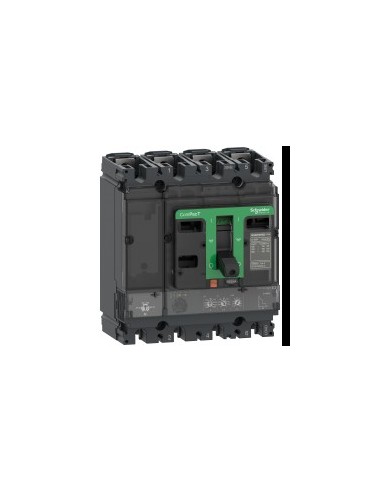

Disjuntor Automático ComPacT NSX250F 4P 160A Micrologic 2.2

Interruptor automático ComPacT NSX250F 4P 160A com unidade de controlo Micrologic 2.2, concebido para aplicações industriais com corrente nominal de 160 A e tensão de utilização até 690 V AC. Oferece proteção contra sobrecargas e curtocircuitos através de função LSoI, com capacidade de corte Icu de até 36 kA a 380/415 V AC.

Características técnicas

• Número de polos: 4P
• Descrição dos polos protegidos: 4R 3R+ N/2 3R
• Posição neutra: Esquerda
• Corrente nominal [In]: 160 A a 40 °C
• Voltagem nominal de utilização [Ue]: 690 V AC 50/60 Hz
• Tipo de rede: CA
• Frequência de rede: 50/60 Hz
• Capacidade de corte Icu: 36 kA em 380/415 V AC 50/60 Hz
• Potência de corte em serviço [Ics]: 36 kA em 380/415 V AC 50/60 Hz
• Unidade de controlo: Micrologic 2.2
• Tecnologia de unidade de disparo: Eletrônico
• Funções de protecção: O Sol
• Tipo de controlo: Maneta
• Tipo de montagem: Fixa
• Voltagem nominal de isolamento [Ui]: 800 V AC 50/60 Hz
• Resistência a picos de tensão [Uimp]: 8 kV
• Durabilidade mecânica: 20000 ciclos
• Durabilidade elétrica: 20000 ciclos em 440 V In/2
• Potência dissipada por polo: 7,17 W
• Suporte de montagem: Placa traseira
• Posição de montagem: horizontal e vertical plano por la parte posterior
• Conexão superior: Frontal
• Conexão para baixo: Parte dianteira
• Passo de ligação: 35 mm
• Intervalo de ajuste de detecção a longo prazo Ir: 63...160 A
• Ajuste de atraso de longo prazo: Fixa (400 s em 1,5 x Ir, 16 s em 6 x Ir, 11 s em 7,2 x Ir)
• Ajuste de detecção de curto atraso Isd: 1,5...10 x Ir
• Intervalo de regulação de detecção instantânea: 2400 A
• Proteção contra fuga de terra: Sem
• Seletividade lógica ZSI: Sem
• Número de ranuras: 5
• Indicações em local: Pronto para funcionar (LED verde parpadeante), sobrecarga (LED vermelho 105 % Ir, LED laranja 90 % Ir)
• Grau de proteção IP: IP40
• Grau de proteção IK: IK07
• Temperatura de ambiente de funcionamento: -25...70 °C
• Temperatura ambiente de armazenamento: -50...85 °C
• Umidade relativa: 0...95 %
• Altitude máxima de funcionamento: 0...2000 m sem diminuição, 2000 m... 5000 m com restrições
• Estado de oferta sustentável: Produto Green Premium
• Diretiva RoHS da UE: Conforme
• Sem mercúrio: Sim, sim.
• Normas: HB2
• Certificações: gerador Marina CCC
• Categoria de sobretensão: Classe II
• Classe de proteção contra descargas elétricas: Classe II
• Grau de poluição: 3 de acordo com IK07
