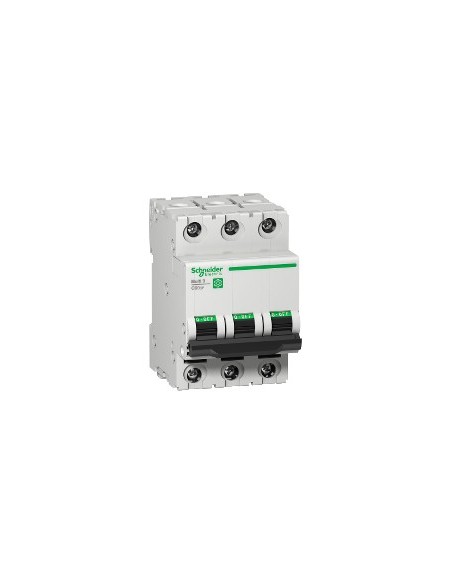

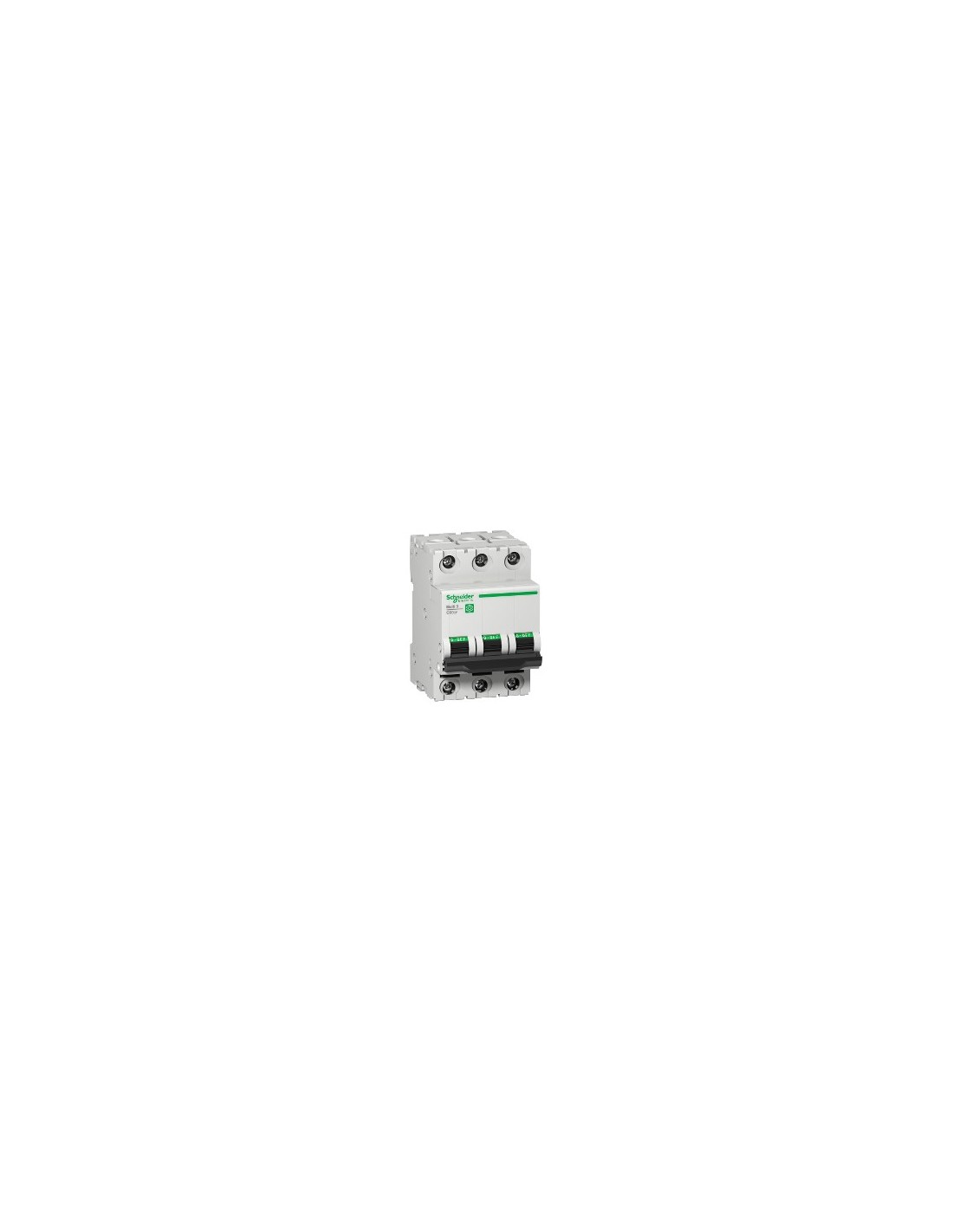

Disjuntor miniatura 3P 20 A curva C

Disjuntor miniatura da gama Multi 9, projetado para proteger circuitos elétricos em corrente contínua. Oferece proteção térmico-magnética contra sobrecargas e curtos-circuitos, com corrente nominal de 20 A a 25 °C e curva de disparo C. Utilizado em instalações de corrente contínua com tensões nominais de 240 V CC, 415 V CC e 440 V CC.

Características técnicas

• Número de polos: 3P
• Número de polos protegidos: 3
• Corrente nominal [In]: 20 A a 25 °C conforme Icu
• Tipo de rede: CC
• Tecnologia da unidade de disparo: Térmico-magnética
• Código da curva: C
• Capacidade de corte: 10 kA ar em 480Y/277 V CC conforme UL 1077 e CSA C22.2 No 235
• Tensão nominal de emprego [Ue]: 240 V CC, 415 V CC, 440 V CC
• Tensão nominal de isolamento [Ui]: 500 V CC
• Resistência a picos de tensão [Uimp]: 6 kV
• Poder de corte em serviço [Ics]: 15 kA 75 % conforme Icu em 240 V CC
• Perdas totais de potência: 6,6 W
• Perdas de potência por polo: 2,2 W
• Poder de seccionamento: Sim conforme Icu
• Indicador de posição do contato: Sim
• Controle: Alavanca
• Sinalizações no local: Indicação de ligado/desligado
• Tipo de montagem: Trilho DIN
• Suporte de montagem: Disjuntor de porta
• Passo de conexão: 18 mm entre fase e neutro
• Pasos de 9 mm: 6
• Dimensões: 81 mm (altura) × 54 mm (largura) × 72 mm (profundidade)
• Cor: Cinza
• Durabilidade mecânica: 20 000 ciclos
• Durabilidade elétrica: 10 000 ciclos
• Preparado para cadeado: Com cadeado
• Conexões: Terminal tipo túnel, para cabos rígidos e flexíveis (1–25 mm², AWG 18–8)
• Comprimento de cabo descoberto: 14 mm
• Torque de aperto: 2,5 N·m
• Grado de proteção IP: IP20
• Grado de contaminação: 3
• Tropicalização: 2
• Umidade relativa: 95 % em 55 °C
• Altitude de operação: 0–2000 m
• Temperatura ambiente de funcionamento: -30 °C a 70 °C
• Temperatura ambiente de armazenamento: -40 °C a 80 °C
• Normas: Icu GB 14048.2, UL 1077, CSA C22.2 No 235
• Certificações: IEC, CCC, UR, CSA
