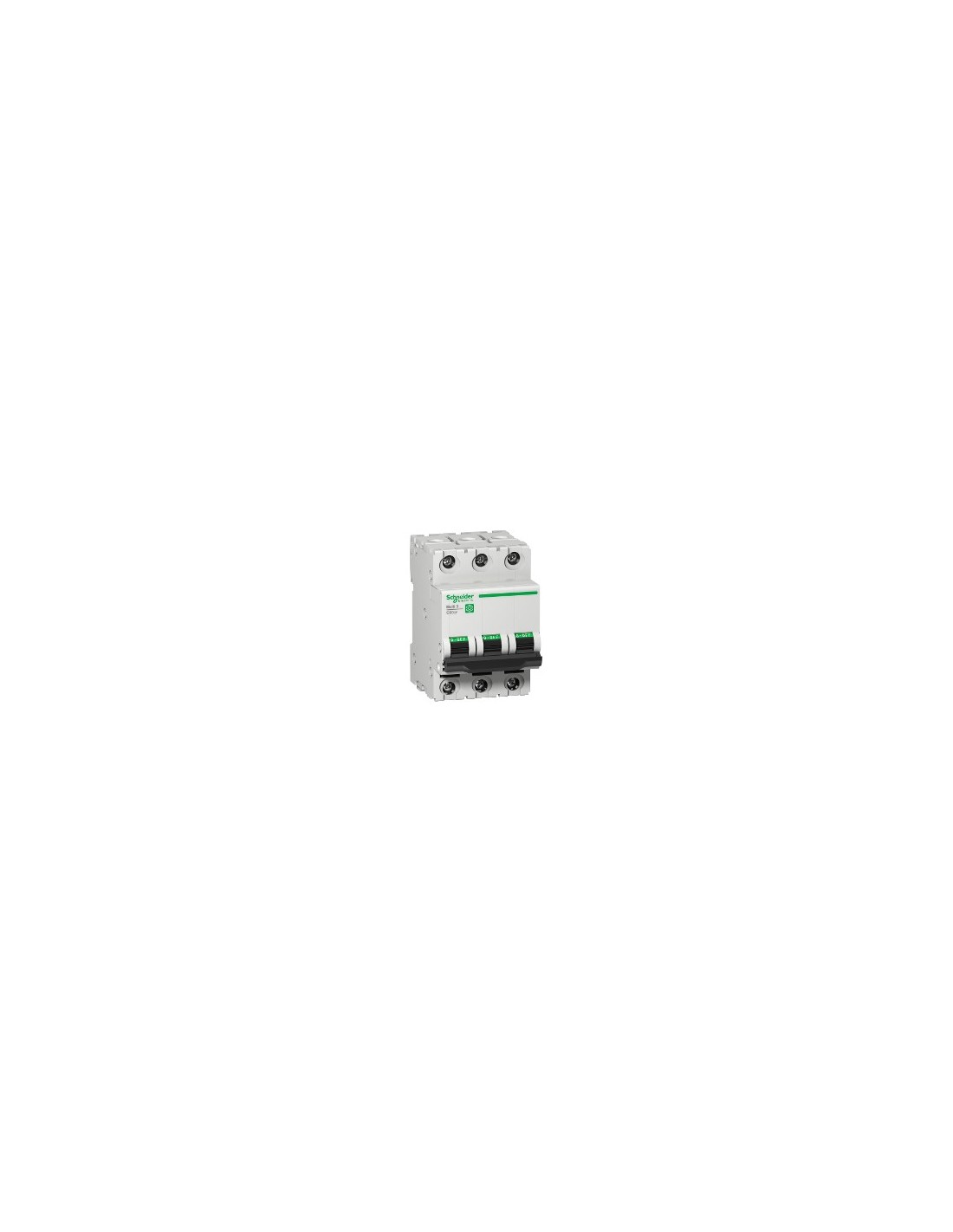

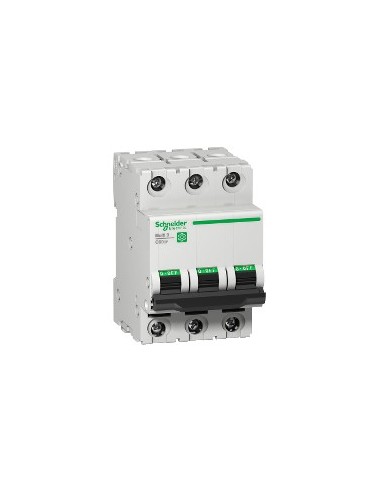

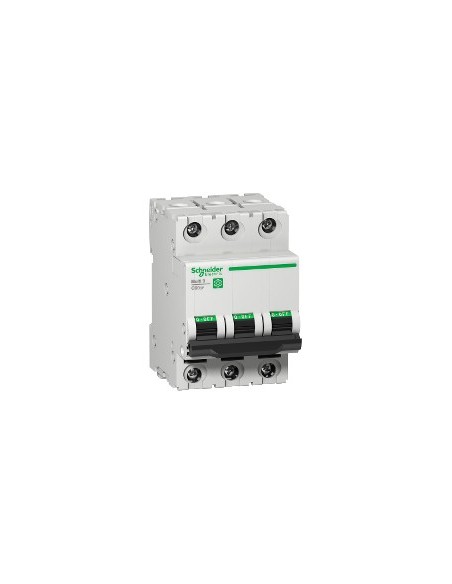

Interruptor automático miniatura 3P 20 A curva C

Interruptor automático en miniatura de la gama Multi 9, diseñado para proteger circuitos eléctricos en corriente continua. Ofrece protección térmico-magnética contra sobrecargas y cortocircuitos, con una corriente nominal de 20 A en 25 °C y curva de disparo C. Se utiliza en instalaciones de corriente continua con tensiones nominales de 240 V CC, 415 V CC y 440 V CC.

Características técnicas

• Número de polos: 3P
• Número de polos protegidos: 3
• Corriente nominal [In]: 20 A en 25 °C acorde a Icu
• Tipo de red: CC
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: C
• Capacidad de corte: 10 kA aire en 480Y/277 V CC acorde a UL 1077 y CSA C22.2 No 235
• Tensión nominal de empleo [Ue]: 240 V CC, 415 V CC, 440 V CC
• Tensión nominal de aislamiento [Ui]: 500 V CC
• Resistencia a picos de tensión [Uimp]: 6 kV
• Poder de corte en servicio [Ics]: 15 kA 75 % acorde a Icu en 240 V CC
• Pérdidas totales de potencia: 6,6 W
• Pérdidas de potencia por polo: 2,2 W
• Poder de seccionamiento: Sí acorde a Icu
• Indicador de posición del contacto: Sí
• Control: Maneta
• Señalizaciones en local: Indicación de encendido/apagado
• Tipo de montaje: Carril DIN
• Soporte de montaje: Interruptor de puerta
• Paso de conexión: 18 mm entre fase y neutro
• Pasos de 9 mm: 6
• Dimensiones: 81 mm (alto) × 54 mm (ancho) × 72 mm (profundidad)
• Color: Gris
• Durabilidad mecánica: 20 000 ciclos
• Durabilidad eléctrica: 10 000 ciclos
• Preparado para candado: Con candado
• Conexiones: Terminal tipo túnel, para cables rígidos y flexibles (1–25 mm², AWG 18–8)
• Longitud de cable pelado: 14 mm
• Par de apriete: 2,5 N·m
• Grado de protección IP: IP20
• Grado de contaminación: 3
• Tropicalización: 2
• Humedad relativa: 95 % en 55 °C
• Altitud de operación: 0–2000 m
• Temperatura ambiente de funcionamiento: -30 °C a 70 °C
• Temperatura ambiente de almacenamiento: -40 °C a 80 °C
• Normas: Icu GB 14048.2, UL 1077, CSA C22.2 No 235
• Certificaciones: IEC, CCC, UR, CSA
