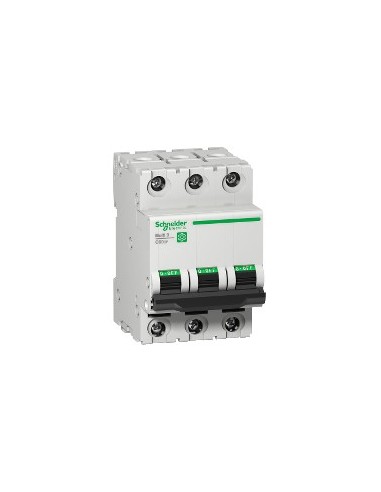

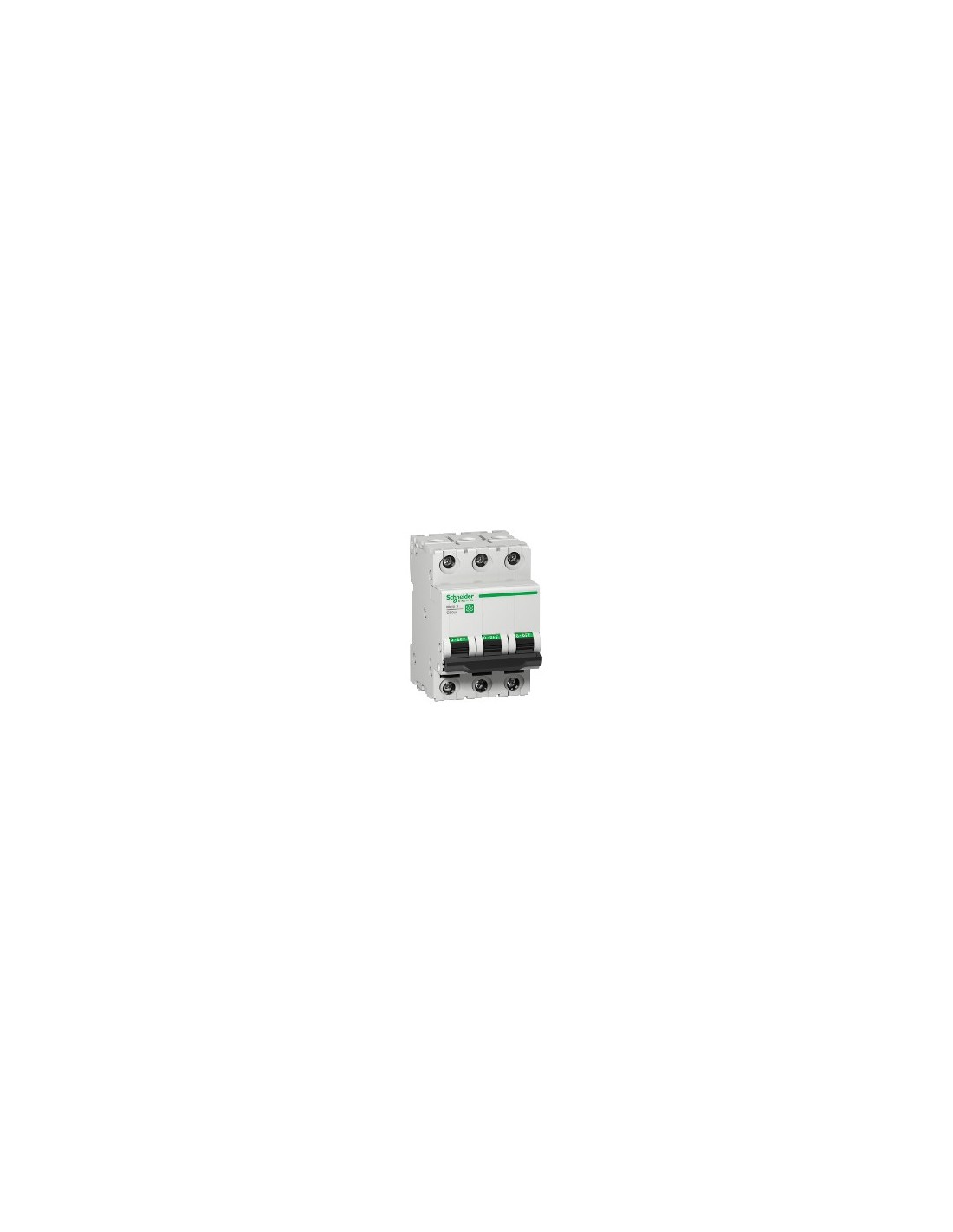

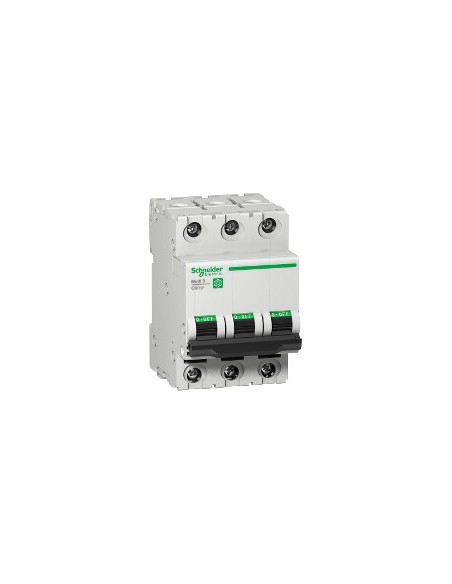

Interruttore automatico miniaturizzato 3P 20 A curva C

Interruttore automatico miniaturizzato della gamma Multi 9, progettato per proteggere circuiti elettrici in corrente continua. Offre protezione termo-magnetica contro sovraccarichi e cortocircuiti, con corrente nominale di 20 A a 25 °C e curva di scatto C. Utilizzato in impianti in corrente continua con tensioni nominali di 240 V CC, 415 V CC e 440 V CC.

Caratteristiche tecniche

• Numero di poli: 3P
• Numero di poli protetti: 3
• Corrente nominale [In]: 20 A a 25 °C conforme a Icu
• Tipo di rete: CC
• Tecnologia dell'unità di scatto: Termo-magnetica
• Codice della curva: C
• Capacità di interruzione: 10 kA aria a 480Y/277 V CC conforme a UL 1077 e CSA C22.2 No 235
• Tensione nominale d'impiego [Ue]: 240 V CC, 415 V CC, 440 V CC
• Tensione nominale d'isolamento [Ui]: 500 V CC
• Resistenza ai picchi di tensione [Uimp]: 6 kV
• Potere di interruzione in servizio [Ics]: 15 kA al 75 % conforme a Icu a 240 V CC
• Potere dissipato totale: 6,6 W
• Potere dissipato per polo: 2,2 W
• Potere di interruzione: Sì conforme a Icu
• Indicatore di posizione del contatto: Sì
• Controllo: Manopola
• Segnalazioni in loco: Indicazione accensione/spento
• Tipo di montaggio: Profilo DIN
• Supporto di montaggio: Interruttore porta
• Passo di collegamento: 18 mm tra fase e neutro
• Passi da 9 mm: 6
• Dimensioni: 81 mm (altezza) × 54 mm (larghezza) × 72 mm (profondità)
• Colore: Grigio
• Durata meccanica: 20 000 cicli
• Durata elettrica: 10 000 cicli
• Preparato per lucchetto: Con lucchetto
• Connessioni: Morsetto a tunnel, per cavi rigidi e flessibili (1–25 mm², AWG 18–8)
• Lunghezza del cavo sguainato: 14 mm
• Coppia di serraggio: 2,5 N·m
• Grado di protezione IP: IP20
• Grado di inquinamento: 3
• Tropicalizzazione: 2
• Umidità relativa: 95 % a 55 °C
• Altitudine di funzionamento: 0–2000 m
• Temperatura ambiente di funzionamento: -30 °C a 70 °C
• Temperatura ambiente di stoccaggio: -40 °C a 80 °C
• Norme: Icu GB 14048.2, UL 1077, CSA C22.2 No 235
• Certificazioni: IEC, CCC, UR, CSA
