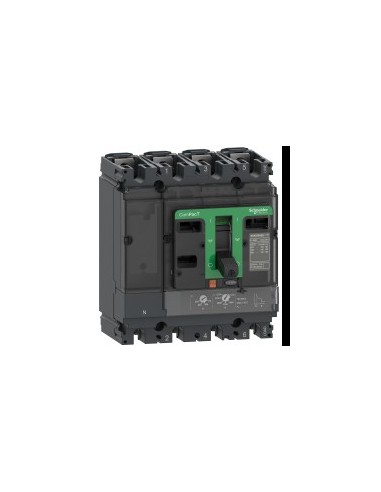

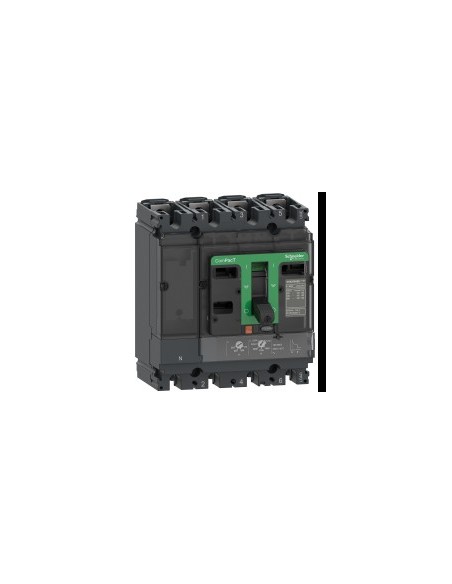

Interruptor automático ComPacT NSX160F 4P4R 160A TMD

Interruptor automático ComPacT NSX160F 4P4R 160A TMD diseñado para aplicaciones industriales y comerciales con corriente superior a 0,1 A. Ofrece protección contra sobrecargas y cortocircuitos mediante tecnología térmico-magnética, garantizando operación segura en redes AC de 50/60 Hz hasta 690 V. Su montaje fijo en placa posterior y diseño compacto lo hacen adecuado para instalaciones en cuadros eléctricos.

Características técnicas

• Número de polos: 4P
• Descripción de polos protegidos: 4R
• Posición de neutro: Izquierda
• Corriente nominal [In]: 160 A en 40 °C
• Tensión nominal de empleo [Ue]: 690 V AC 50/60 Hz
• Tipo de red: AC
• Frecuencia de red: 50/60 Hz
• Capacidad de corte [Icu]: 85 kA en 220/240 V AC, 36 kA en 380/415 V AC, 35 kA en 440 V AC, 30 kA en 500 V AC, 22 kA en 525 V AC, 8 kA en 660/690 V AC
• Poder de corte en servicio [Ics]: 85 kA en 220/240 V AC, 36 kA en 380/415 V AC, 35 kA en 440 V AC, 30 kA en 500 V AC, 22 kA en 525 V AC, 8 kA en 660/690 V AC
• Unidad de control: TM-D
• Tecnología de unidad de disparo: Térmico-magnético
• Funciones de protección: LIG
• Posición de montaje: Horizontal y vertical (plano por la parte posterior)
• Conexión superior: Frontal
• Conexión hacia abajo: Parte delantera
• Paso de conexión: 35 mm
• Soporte de montaje: Placa posterior
• Durabilidad mecánica: 40000 ciclos
• Durabilidad eléctrica: 40000 ciclos en 440 V In/2, 20000 ciclos en 440 V In, 15000 ciclos en 690 V In/2, 7500 ciclos en 690 V In
• Grado de protección IP: IP40
• Grado de protección IK: IK07
• Temperatura ambiente de funcionamiento: -25 °C a 70 °C
• Altitud máxima de funcionamiento: 0...2000 m sin disminución, 2000...5000 m con restricciones
• Peso: 2,6 kg
• Dimensiones: 140 mm (ancho) x 161 mm (altura) x 86 mm (profundidad)
• Normas: HB2
• Certificaciones: CCC generador Marina
• Clase de sobretensión: II
• Clase de protección contra descargas eléctricas: II
• Grado de contaminación: 3
• Directiva RoHS UE: Conforme
• Sin mercurio: Sí
• Sin PVC: Sí
• Estado de oferta sostenible: Producto Green Premium
