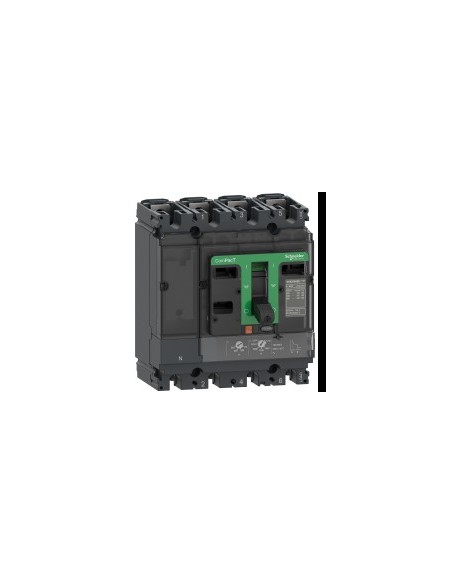

Disjuntor Automático ComPacT NSX160F 4P4R 160A TMD

Interruptor automático ComPacT NSX160F 4P4R 160A TMD concebido para aplicações industriais e comerciais com corrente superior a 0,1 A. Oferece proteção contra sobrecargas e curtocircuitos através de tecnologia térmica-magnética, garantindo operação segura em redes AC de 50/60 Hz até 690 V. Sua montagem fixa em placa posterior e design compacto o tornam adequado para instalações em quadros elétricos.

Características técnicas

• Número de polos: 4P
• Descrição dos polos protegidos: 4R
• Posição neutra: Esquerda
• Corrente nominal [In]: 160 A a 40 °C
• Voltagem nominal de utilização [Ue]: 690 V AC 50/60 Hz
• Tipo de rede: CA
• Frequência de rede: 50/60 Hz
• Capacidade de corte [Icu]: 85 kA em 220/240 V AC, 36 kA em 380/415 V AC, 35 kA em 440 V AC, 30 kA em 500 V AC, 22 kA em 525 V AC, 8 kA em 660/690 V AC
• Potência de corte em serviço [Ics]: 85 kA em 220/240 V AC, 36 kA em 380/415 V AC, 35 kA em 440 V AC, 30 kA em 500 V AC, 22 kA em 525 V AC, 8 kA em 660/690 V AC
• Unidade de controlo: TM-D
• Tecnologia de unidade de disparo: Térmico-magnético
• Funções de protecção: LIG
• Posição de montagem: Horizontal e vertical (plano por la parte posterior)
• Conexão superior: Frontal
• Conexão para baixo: Parte dianteira
• Passo de ligação: 35 mm
• Suporte de montagem: Placa traseira
• Durabilidade mecânica: 40000 ciclos
• Durabilidade eléctrica: 40000 ciclos em 440 V In/2, 20000 ciclos em 440 V In, 15000 ciclos em 690 V In/2, 7500 ciclos em 690 V In
• Grau de proteção IP: IP40
• Grau de proteção IK: IK07
• Temperatura de ambiente de funcionamento: -25 °C a 70 °C
• Altitude máxima de funcionamento: 0...2000 m sem diminuição, 2000...5000 m com restrições
• Peso: 2,6 kg
• Dimensões: 140 mm (large) x 161 mm (altura) x 86 mm (profundeza)
• Normas: HB2
• Certificações: CCC gerador Marina
• Classe de sobrepressão: II
• Classe de proteção contra descargas elétricas: II
• Grau de contaminação: 3
• Diretiva RoHS da UE: Conforme
• Sem mercúrio: Sim, sim.
• Não de PVC: Sim, sim.
• Estado de oferta sustentável: Produto Green Premium
