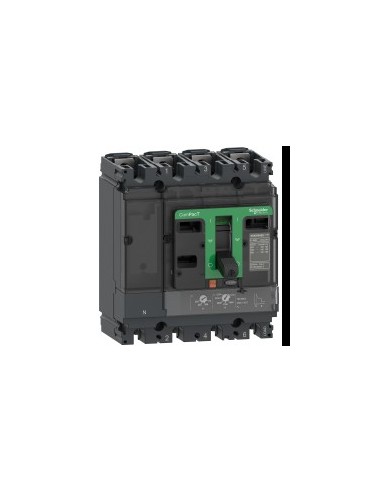

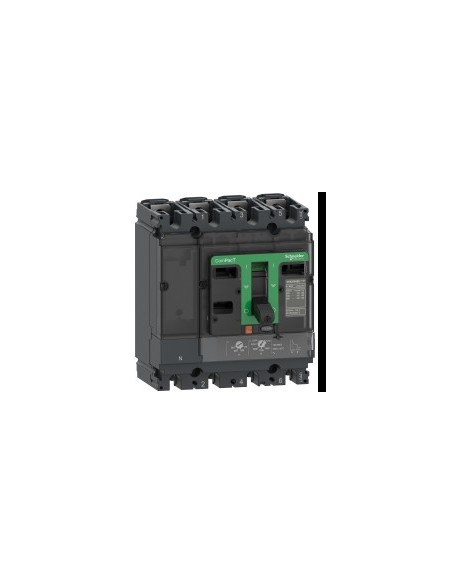

Interruttore automatico ComPacT NSX160F 4P4R 160A TMD

Interruttore automatico ComPacT NSX160F 4P4R 160A TMD progettato per applicazioni industriali e commerciali con corrente superiore a 0,1 A. Offre protezione da sovraccarichi e cortocircuiti con tecnologia termica-magnetica, garantendo funzionamento sicuro in reti AC da 50/60 Hz fino a 690 V. Il montaggio fisso su piastra posteriore e il design compatto lo rendono adatto per installazioni su quadri elettrici.

Caratteristiche tecniche

• Numero di poli: 4P
• Descrizione dei poli protetti: 4R
• Posizione neutra: Sinistra
• Corrente nominale [In]: 160 A a 40 °C
• Tensione nominale di esercizio [Ue]: 690 V AC 50/60 Hz
• Tipo di rete: AC
• Frequenza di rete: 50/60 Hz
• Capacità di taglio [Icu]: 85 kA in 220/240 V AC, 36 kA in 380/415 V AC, 35 kA in 440 V AC, 30 kA in 500 V AC, 22 kA in 525 V AC, 8 kA in 660/690 V AC
• Potenza di taglio in servizio [Ics]: 85 kA in 220/240 V AC, 36 kA in 380/415 V AC, 35 kA in 440 V AC, 30 kA in 500 V AC, 22 kA in 525 V AC, 8 kA in 660/690 V AC
• Unità di controllo: TM-D
• Tecnologia di unità di tiro: Termico-magnetico
• Funzioni di protezione: LIG
• Posizione di montaggio: Horizontale e verticale (plano por la parte posterior)
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Passo di connessione: 35 mm
• Supporto di montaggio: Piastra posteriore
• Durabilità meccanica: 40000 cicli
• Durabilità elettrica: 40000 cicli a 440 V In/2, 20000 cicli a 440 V In, 15000 cicli a 690 V In/2, 7500 cicli a 690 V In
• Grado di protezione IP: IP40
• Grado di protezione IK: IK07
• Temperatura ambiente di funzionamento: -25 °C a 70 °C
• Altitudine massima di funzionamento: 0...2000 m senza diminuzione, 2000...5000 m con restrizioni
• Peso: 2,6 kg
• Dimensioni: 140 mm (larghezza) x 161 mm (altezza) x 86 mm (profondità)
• Norme: HB2
• Certificati: CCC Generator Marina
• Classe di sovratensione: II
• Classe di protezione contro le scariche elettriche: II
• Grado di contaminazione: 3
• Direttiva RoHS UE: Conforme
• non contenenti mercurio: Si'.
• Senza PVC: Si'.
• Stato di offerta sostenibile: Prodotto Green Premium
