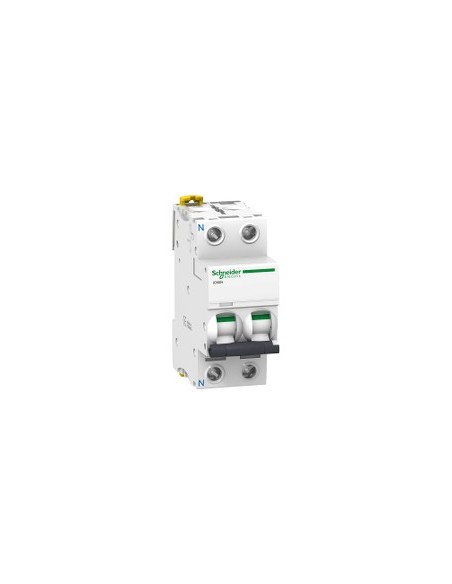

Interruttore magnetotermico Acti9 iC60N 1P+N 25 A curva C

Interruttore magnetotermico 1P+N della gamma Acti9 iC60N, progettato per proteggere circuiti elettrici monofase da sovraccarichi e cortocircuiti tramite tecnologia termo-magnetica. La curva C è adatta a applicazioni con picchi di corrente iniziali moderati. Si installa su guida DIN e offre una connessione sicura con morsetti semplici per cavi rigidi (1…25 mm²) e flessibili (1…16 mm²).

Caratteristiche tecniche

• Numero di poli: 1P + N
• Numero di poli protetti: 1
• Posizione del neutro: Sinistra
• Corrente nominale [In]: 25 A
• Tipo di rete: AC
• Tecnologia dell'unità di scatto: Termo-magnetica
• Codice della curva: C
• Capacità di interruzione: 6000 A Icn a 230 V AC 50/60 Hz conforme a EN/IEC 60898-1
• Potere di interruzione in servizio [Ics]: 6000 A al 100% conforme a EN 60898-1 - 230 V AC 50/60 Hz
• Classe di limitazione: 3 conforme a EN 60898-1
• Tensione nominale d'impiego [Ue]: 230 V AC 50/60 Hz
• Tensione nominale di isolamento [Ui]: 500 V AC 50/60 Hz
• Resistenza ai picchi di tensione [Uimp]: 6 kV conforme a HB1
• Indicatore di posizione del contatto: Sì
• Segnalazioni in loco: Indicatore di scatto
• Tipo di comando: Manopola
• Tipo di montaggio: Fisso
• Supporto di montaggio: Guida DIN
• Passi da 9 mm: 4
• Altezza: 85 mm
• Larghezza: 36 mm
• Profondità: 78,5 mm
• Peso del prodotto: 0,25 kg
• Colore: Bianco
• Durata meccanica: 20000 cicli
• Durata elettrica: 10000 cicli
• Connessioni - morsetti: Morsetto semplice - tipo di cavo: sopra o sotto) 1…25 mm² rigido, 1…16 mm² flessibile
• Lunghezza del cavo da sfilare per collegare i morsetti: 14 mm per connessione sopra o sotto
• Coppia di serraggio: 2 N·m sopra o sotto
• Protezione contro le perdite a terra: Blocco indipendente
• Grado di protezione IP: IP20 conforme a EN 60529
• Grado di inquinamento: 3 conforme a HB1
• Categoria di sovratensione: IV
• Tropicalizzazione: 2 conforme a IEC 60068-1
• Umidità relativa: 95 % a 55 °C
• Altitudine massima di funzionamento: 0...2000 m
• Temperatura ambiente di funzionamento: -35…70 °C
• Temperatura ambiente di stoccaggio: -40…85 °C
• Norme: EN 60898-1, IEC 60898-1, En> 50 A, HB1
• Etichette di qualità: NF
• Stato di offerta sostenibile: Prodotto Green Premium
• Conforme con REACh senza SVHC: Sì
• Direttiva RoHS UE: Conforme
• Senza mercurio: Sì
• Presenza di alogeni: Prodotto privo di alogeni
• RAEE: Sul mercato dell'Unione Europea, il prodotto deve essere smaltito secondo un sistema specifico di raccolta dei rifiuti e mai gettato in un contenitore per rifiuti comuni.

Il dispositivo è adatto per impianti elettrici residenziali e commerciali, garantendo un funzionamento affidabile in condizioni ambientali variabili. Il design compatto e il montaggio fisso su guida DIN facilitano la sua integrazione in quadri elettrici standard.
