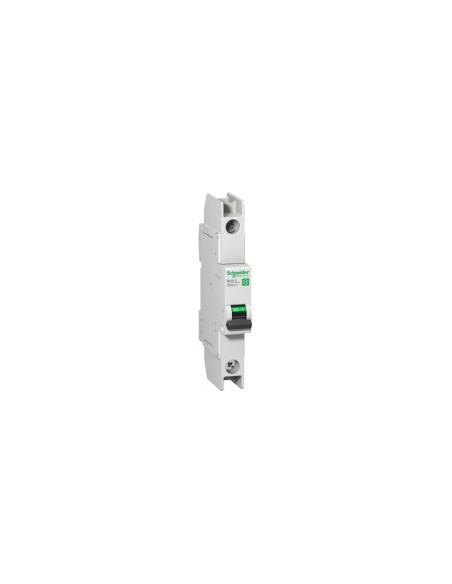

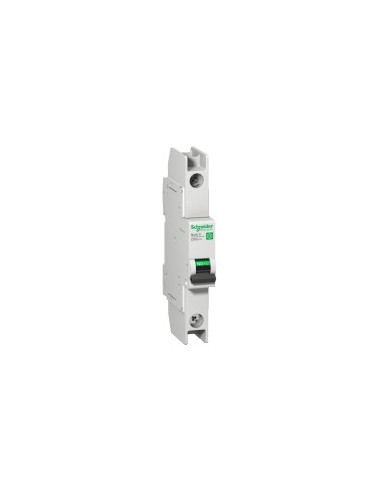

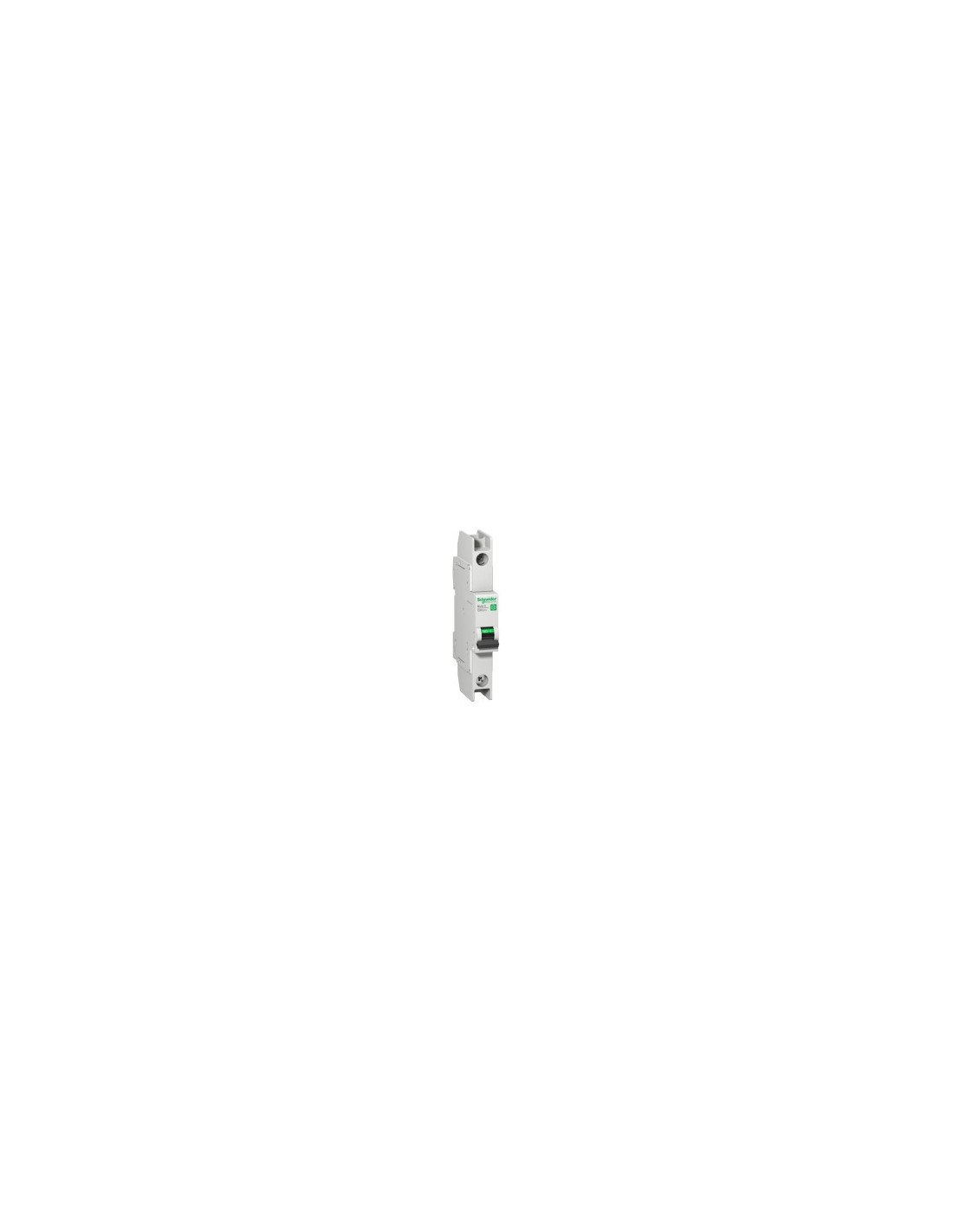

Interruptor automático miniatura 1P 25 A curva C

Interruptor automático en miniatura de la gama Multi 9, diseñado para protección térmico-magnética en circuitos de corriente alterna y continua. Ideal para aplicaciones en instalaciones industriales y comerciales con corrientes nominales hasta 25 A. Su curva C permite una respuesta adecuada ante picos de corriente iniciales moderados.

Características técnicas

• Número de polos: 1P
• Número de polos protegidos: 1
• Corriente nominal [In]: 25 A en 25 °C acorde a Icu
• Tipo de red: Corriente alterna AC / corriente continua
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: C
• Capacidad de corte: 10 kA aire en 277 V AC acorde a UL 489
• Poder de seccionamiento: Sí acorde a Icu
• Tensión nominal de empleo [Ue]: 240 V AC 50/60 Hz, 415 V AC 50/60 Hz, 60 V corriente continua
• Límite de enlace magnético: 8,5 x In +/- 20 % AC, 12 x In +/- 20 % corriente continua
• Poder de corte en servicio [Ics]: 7,5 kA 75 % acorde a Icu - 240 V AC
• Tensión nominal de aislamiento [Ui]: 500 V AC acorde a Icu
• Resistencia a picos de tensión [Uimp]: 6 kV acorde a Icu
• Indicador de posición del contacto: Sí
• Tipo de control: Maneta
• Señalizaciones en local: Indicación de encendido/apagado
• Tipo de montaje: Ajustable en clip
• Soporte de montaje: Carril DIN
• Paso de conexión: 18 mm entre dispositivos
• Pasos de 9 mm: 2
• Altura: 127 mm
• Ancho: 18 mm
• Profundidad: 72 mm
• Color: Gris
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 10000 ciclos
• Preparado para candado: Con candado
• Conexiones - terminales: Terminal en anillo arriba o abajo
• Par de apriete: 2 N·m arriba o abajo
• Protección contra fugas a tierra: Sin
• Grado de protección IP: IP20 conforming to IEC 60529, IP40 (envolvente modular) conforming to IEC 60529
• Grado de contaminación: 3 acorde a Icu
• Categoría de sobretensión: IV
• Tropicalización: 2 acorde a IEC 60068-1
• Humedad relativa: 95 % en 55 °C
• Altitud máxima de funcionamiento: 0...2000 m
• Temperatura ambiente de funcionamiento: -30…70 °C
• Temperatura ambiente de almacenamiento: -40…80 °C
• Normas: Icu, GB 14048.2, UL 489, CSA C22.2 No 5
• Certificaciones de producto: IEC, CCC, CSA, UL
• Estado de oferta sostenible: Producto Green Premium
• Directiva RoHS UE: Compatible con las excepciones
• Presencia de halógenos: Producto libre de halógenos
