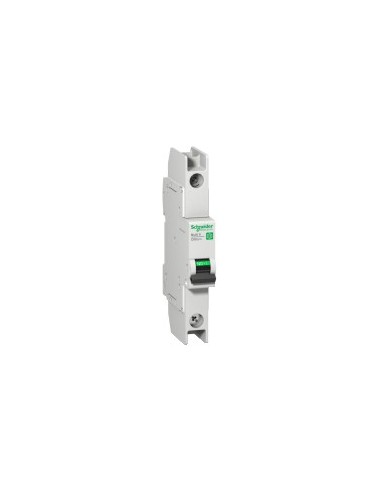

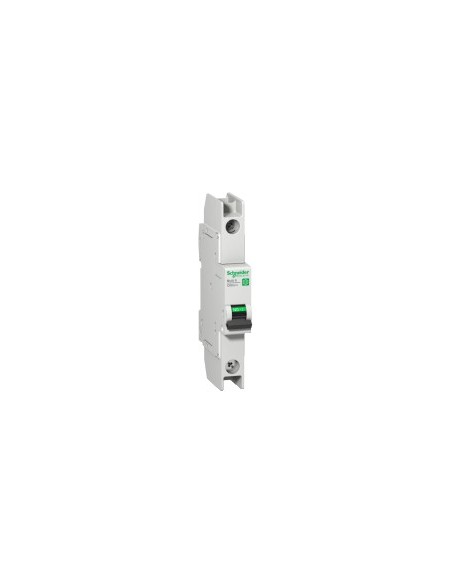

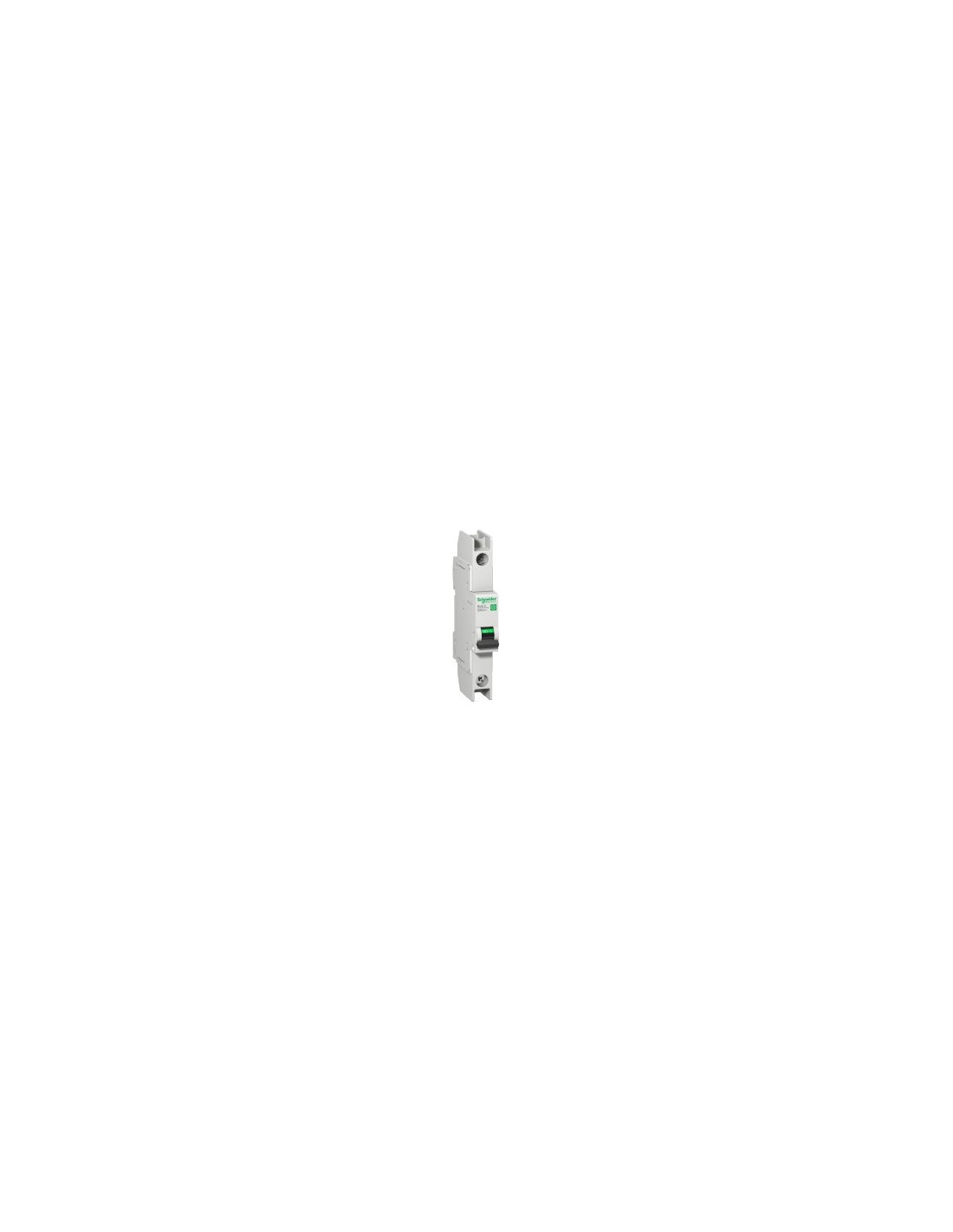

Interruttore automatico miniatura 1P 25 A curva C

Interruttore automatico in miniatura della gamma Multi 9, progettato per la protezione termica-magnetica nei circuiti a corrente alternata e continua. Ideale per applicazioni in impianti industriali e commerciali con correnti nominali fino a 25 A. La curva C consente una risposta adeguata ai picchi di corrente iniziali moderati.

Caratteristiche tecniche

• Numero di poli: 1P
• Numero di poli protetti: 1
• Corrente nominale [In]: 25 A a 25 °C secondo Icu
• Tipo di rete: Corrente alternata AC / corrente continua
• Tecnologia di unità di tiro: Termico-magnetico
• Codice curva: C
• Capacità di taglio: 10 kA aria a 277 V AC secondo UL 489
• Potere di sezionamento: Sì, secondo Icu.
• Tensione nominale di esercizio [Ue]: 240 V AC 50/60 Hz, 415 V AC 50/60 Hz, 60 V corrente continua
• Limite di collegamento magnetico: 8,5 x In +/- 20 % AC, 12 x In +/- 20 % corrente continua
• Potere di interruzione in servizio [Ics]: 7,5 kA 75 % secondo Icu - 240 V AC
• Tensione nominale di isolamento [Ui]: 500 V AC secondo Icu
• Resistenza a picchi di tensione [Uimp]: 6 kV secondo Icu
• Indicatore di posizione del contatto: Si'.
• Tipo di controllo: Manetta
• Segnalazioni locali: Indicazione di accensione/spegnimento
• Tipo di montaggio: Regolabile in clip
• Supporto di montaggio: Rail Din
• Passo di connessione: 18 mm tra dispositivi
• Passi da 9 mm: 2
• Altezza: 127 mm
• Larghezza: 18 mm
• Profondità: 72 mm
• Colore: Grigio
• Durabilità meccanica: 20000 cicli
• Durabilità elettrica: 10000 cicli
• Preparazione per lucchetto: Con lucchetto
• Collegamenti - terminali: Terminale ad anello - tipo di cavo: su o giù
• Coppia di serraggio: 2 N·m su o giù
• Protezione contro le perdite a terra: Senza
• Grado di protezione IP: IP20 conforming to IEC 60529, IP40 (involto modulare) conforming to IEC 60529
• Grado di contaminazione: 3 secondo Icu
• Categoria di sovratensione: IV
• Tropicazione: 2 secondo IEC 60068-1
• Umidità relativa: 95 % in 55 °C
• Altitudine massima di funzionamento: 0...2000 m
• Temperatura ambiente di funzionamento: -30...70 °C
• Temperatura ambiente di stoccaggio: -40...80 °C
• Norme: Icu, GB 14048.2, UL 489, CSA C22.2 N. 5
• Certificazione del prodotto: IEC, CCC, CSA, UL
• Stato di offerta sostenibile: Prodotto Green Premium
• Direttiva RoHS UE: Compatibile con le eccezioni
• Presenza di alogeni: Prodotto privo di alogeni
