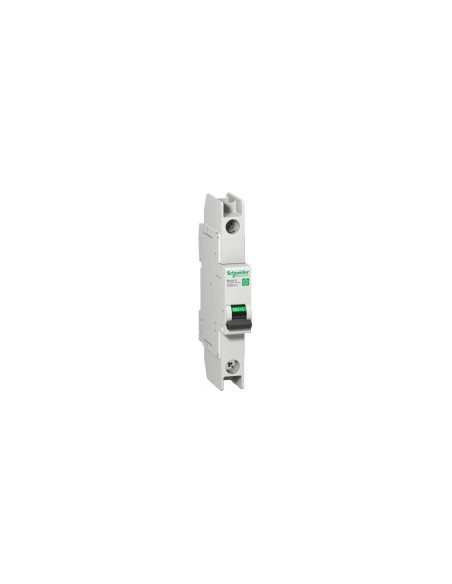

Disjuntor miniatura 1P 25 A curva C

Interruptor automático em miniatura da gama Multi 9, concebido para proteção térmica-magnética em circuitos de corrente alternada e contínua. Ideal para aplicações em instalações industriais e comerciais com correntes nominais até 25 A. A sua curva C permite uma resposta adequada a picos de corrente inicial moderados.

Características técnicas

• Número de polos: 1P
• Número de polos protegidos: 1
• Corrente nominal [In]: 25 A a 25 °C de acordo com Icu
• Tipo de rede: Corrente alternada AC / corrente contínua
• Tecnologia de unidade de disparo: Térmico-magnético
• Código de curva: C
• Capacidade de corte: 10 kA de ar em 277 V AC de acordo com UL 489
• Potência de secção: Acorda o Icu.
• Voltagem nominal de utilização [Ue]: 240 V AC 50/60 Hz, 415 V AC 50/60 Hz, 60 V corrente contínua
• Limite de ligação magnética: 8,5 x In +/- 20% AC, 12 x In +/- 20% corrente contínua
• Potência de corte em serviço [Ics]: 7,5 kA 75% de acordo com Icu - 240 V AC
• Voltagem nominal de isolamento [Ui]: 500 V AC de acordo com Icu
• Resistência a picos de tensão [Uimp]: 6 kV por Icu
• Indicador de posição do contacto: Sim, sim.
• Tipo de controlo: Maneta
• Indicações em local: Indicação de encendido/desligado
• Tipo de montagem: Ajustável em clip
• Suporte de montagem: Caminho DIN
• Passo de ligação: 18 mm entre dispositivos
• Pasos de 9 mm: 2
• Altura: 127 mm
• Largura: 18 mm
• Profundidade: 72 mm
• Cor: Grão
• Durabilidade mecânica: 20000 ciclos
• Durabilidade elétrica: 10000 ciclos
• Preparado para ser trancado: Com tranca
• Conexões - terminais: Terminal em anel - tipo de cabo: para cima ou para baixo
• Par de tensão: 2 N·m acima ou abaixo
• Proteção contra fuga de terra: Sem
• Grau de proteção IP: IP20 conformes a IEC 60529, IP40 (envolvente modular) conformes a IEC 60529
• Grau de poluição: 3 de acordo com Icu
• Categoria de sobretensão: IV
• Tropicalização: 2 em conformidade com a IEC 60068-1
• Humidade relativa: 95% em 55 °C
• Altitude máxima de funcionamento: 0...2000 m
• Temperatura de ambiente de funcionamento: -30...70 °C
• Temperatura ambiente de armazenamento: -40...80 °C
• Normas: Icu, GB 14048.2, UL 489, CSA C22.2 n.o 5
• Certificações de produto: IEC, CCC, CSA, UL
• Estado de oferta sustentável: Produto Green Premium
• Diretiva RoHS da UE: Compatível com as exceções
• Presença de halogênios: Produto livre de halógenos
