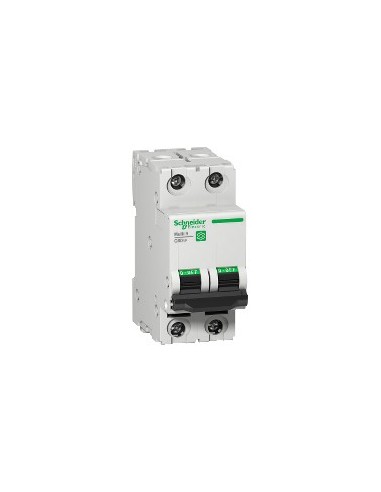

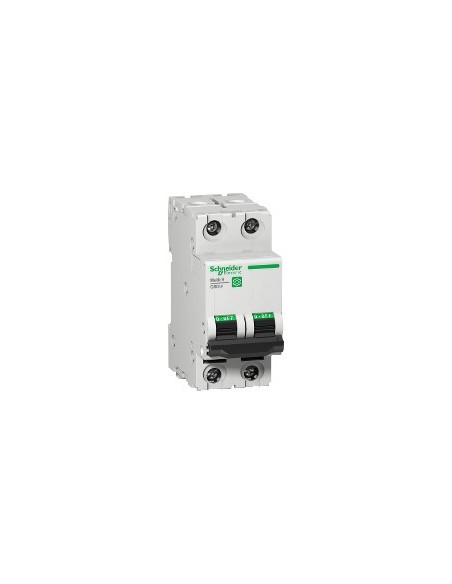

Interruptor automático en miniatura de la gama Multi 9, diseñado para proteger circuitos eléctricos en instalaciones industriales y comerciales. Su configuración de 2 polos protegidos permite el control y desconexión segura de circuitos monofásicos. Incorpora tecnología térmico-magnética con curva D, ideal para aplicaciones con arranques inductivos elevados.
Características técnicas
- Número de polos: 2P
- Número de polos protegidos: 2
- Corriente nominal [In]: 25 A en 25 °C acorde a Icu
- Tipo de red: Corriente alterna AC
- Tecnología de unidad de disparo: Térmico-magnético
- Código de curva: D
- Capacidad de corte: 14 kA en 240 V AC acorde a UL 1077, 10 kA en 480Y/277 V AC acorde a UL 1077
- Poder de seccionamiento: Sí acorde a Icu
- Normas: Icu GB 14048.2, UL 1077, CSA C22.2 No 235
- Tensión nominal de empleo [Ue]: 240 V AC 50/60 Hz, 415 V AC 50/60 Hz, 440 V AC 50/60 Hz
- Límite de enlace magnético: 12 x In +/- 20 % AC, 17 x In +/- 20 % corriente continua
- Poder de corte en servicio [Ics]: 4,5 kA 75 % acorde a Icu - 440 V AC, 7,5 kA 75 % acorde a Icu - 415 V AC, 15 kA 75 % acorde a Icu - 240 V AC
- Tensión nominal de aislamiento [Ui]: 500 V AC acorde a Icu
- Resistencia a picos de tensión [Uimp]: 6 kV acorde a Icu
- Indicador de posición del contacto: Sí
- Tipo de control: Maneta
- Señalizaciones en local: Indicación de encendido/apagado
- Tipo de montaje: Ajustable en clip
- Soporte de montaje: Carril DIN
- Paso de conexión: 18 mm entre fases
- Pasos de 9 mm: 4
- Altura: 81 mm
- Anchura: 36 mm
- Profundidad: 72 mm
- Color: Gris
- Durabilidad mecánica: 20000 ciclos
- Durabilidad eléctrica: 10000 ciclos
- Preparado para candado: Con candado
- Conexiones - terminales: Terminal tipo túnel arriba o abajo)1…25 mm² AWG 18...AWG 8) - rígido, 1…16 mm² AWG 18...AWG 8) - flexible con terminal
- Longitud de cable pelado para conectar bornas: 14 mm para arriba o abajo conexión
- Par de apriete: 2,5 N·m arriba o abajo
- Protección contra fugas a tierra: Sin
- Grado de protección IP: IP20 conforming to IEC 60529, IP40 (envolvente modular) conforming to IEC 60529
- Grado de contaminación: 3 acorde a Icu
- Tropicalización: 2 acorde a IEC 60068-1
- Humedad relativa: 95 % en 55 °C
- Altitud máxima de funcionamiento: 0...2000 m
- Temperatura ambiente de funcionamiento: -30…70 °C
- Temperatura ambiente de almacenamiento: -40…80 °C
- Estado de oferta sostenible: Producto Green Premium
- Directiva RoHS UE: Conforme
- Presencia de halógenos: Producto libre de halógenos
Gracias a su amplio rango de temperatura de funcionamiento y resistencia a la humedad, es adecuado para entornos industriales con condiciones ambientales severas. Su diseño modular y montaje en carril DIN facilita su integración en cuadros eléctricos.
