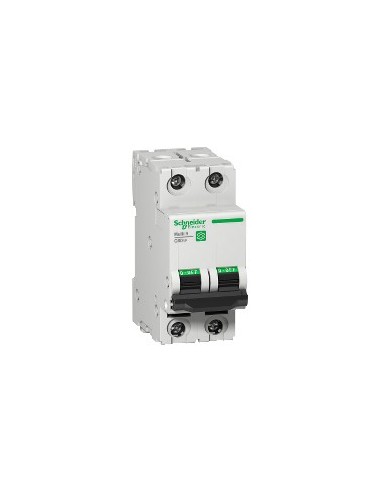

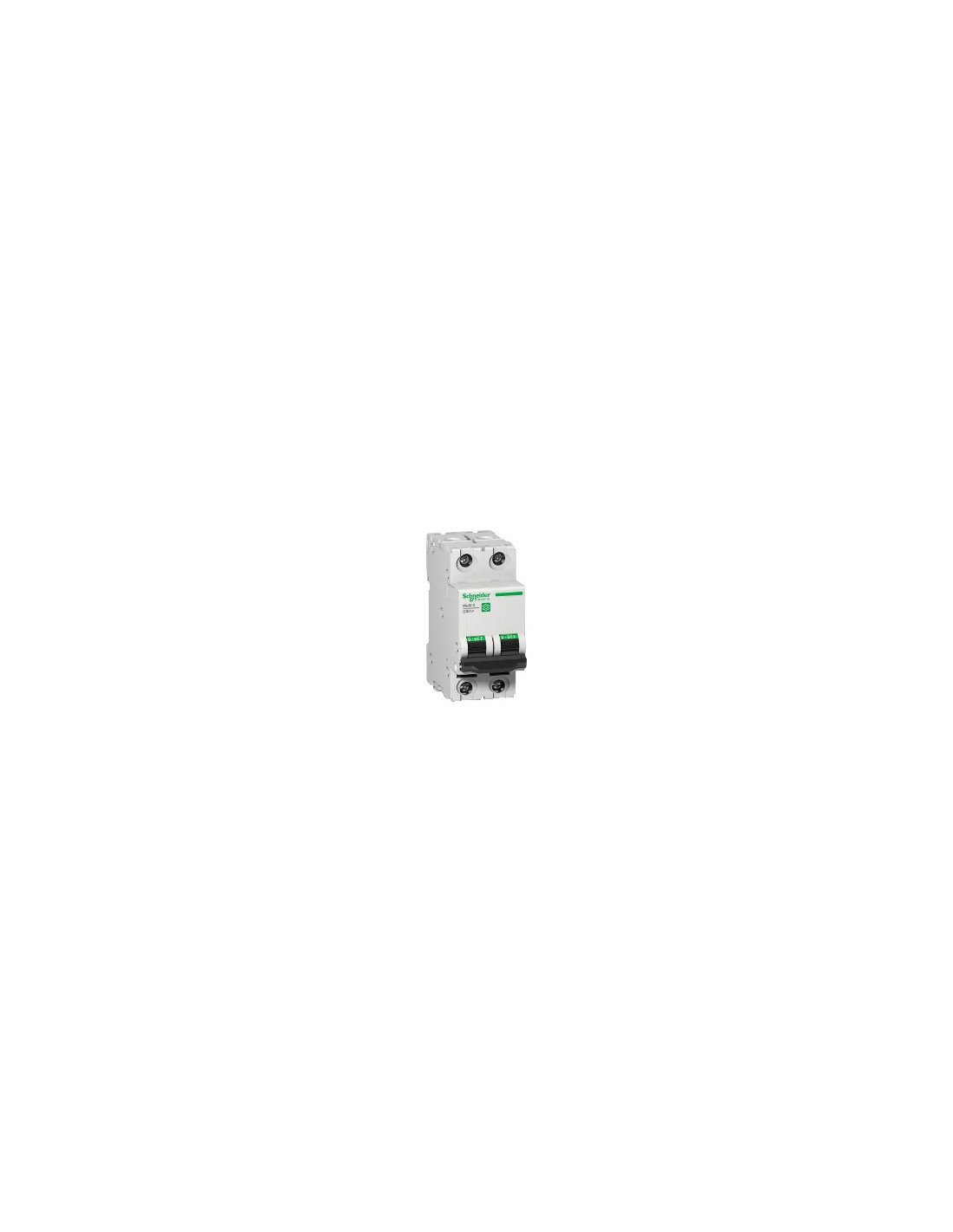

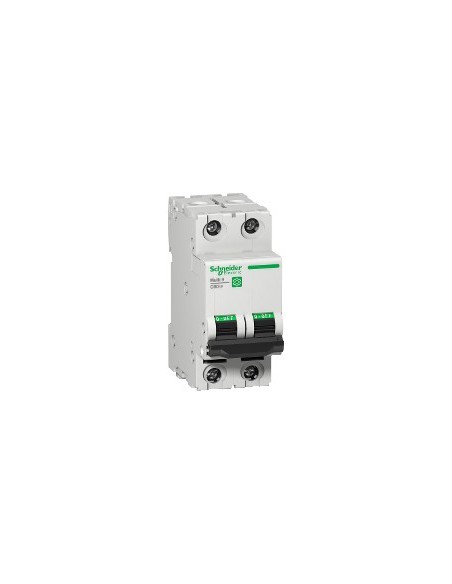

Disjuntor miniatura da gama Multi 9, projetado para proteger circuitos elétricos em instalações industriais e comerciais. Sua configuração de 2 polos protegidos permite o controle e desconexão segura de circuitos monofásicos. Incorpora tecnologia térmico-magnética com curva D, ideal para aplicações com partidas indutivas elevadas.
Características técnicas
- Número de polos: 2P
- Número de polos protegidos: 2
- Corrente nominal [In]: 25 A em 25 °C de acordo com Icu
- Tipo de rede: Corrente alternada AC
- Tecnologia de unidade de disparo: Térmico-magnética
- Código de curva: D
- Capacidade de corte: 14 kA em 240 V AC de acordo com UL 1077, 10 kA em 480Y/277 V AC de acordo com UL 1077
- Poder de seccionamento: Sim de acordo com Icu
- Normas: Icu GB 14048.2, UL 1077, CSA C22.2 No 235
- Tensão nominal de emprego [Ue]: 240 V AC 50/60 Hz, 415 V AC 50/60 Hz, 440 V AC 50/60 Hz
- Limite de ligação magnética: 12 x In +/- 20 % AC, 17 x In +/- 20 % corrente contínua
- Poder de corte em serviço [Ics]: 4,5 kA 75 % de acordo com Icu - 440 V AC, 7,5 kA 75 % de acordo com Icu - 415 V AC, 15 kA 75 % de acordo com Icu - 240 V AC
- Tensão nominal de isolamento [Ui]: 500 V AC de acordo com Icu
- Resistência a picos de tensão [Uimp]: 6 kV de acordo com Icu
- Indicador de posição do contato: Sim
- Tipo de controle: Alavanca
- Sinalizações no local: Indicação de ligado/desligado
- Tipo de montagem: Ajustável em clipe
- Suporte de montagem: Rail DIN
- Passo de conexão: 18 mm entre fases
- Pasos de 9 mm: 4
- Altura: 81 mm
- Largura: 36 mm
- Profundidade: 72 mm
- Cor: Cinza
- Durabilidade mecânica: 20000 ciclos
- Durabilidade elétrica: 10000 ciclos
- Preparado para cadeado: Com cadeado
- Conexões - terminais: Terminal tipo túnel - tipo de cabo: acima ou abaixo)1…25 mm² - tipo de cabo: AWG 18...AWG 8) - rígido, 1…16 mm² - tipo de cabo: AWG 18...AWG 8) - flexível com terminal
- Comprimento de cabo descoberto para conectar bornes: 14 mm para conexão acima ou abaixo
- Par de aperto: 2,5 N·m acima ou abaixo
- Proteção contra fugas a terra: Sem
- Grado de proteção IP: IP20 conforme IEC 60529, IP40 (carcaça modular) conforme IEC 60529
- Grado de contaminação: 3 conforme Icu
- Tropicalização: 2 conforme IEC 60068-1
- Umidade relativa: 95 % em 55 °C
- Altitude máxima de funcionamento: 0...2000 m
- Temperatura ambiente de funcionamento: -30…70 °C
- Temperatura ambiente de armazenamento: -40…80 °C
- Estado de oferta sustentável: Produto Green Premium
- Directiva RoHS UE: Conforme
- Presença de halogênios: Produto livre de halogênios
Devido à sua ampla faixa de temperatura de funcionamento e resistência à umidade, é adequado para ambientes industriais com condições ambientais severas. Seu design modular e montagem em rail DIN facilitam sua integração em quadros elétricos.
