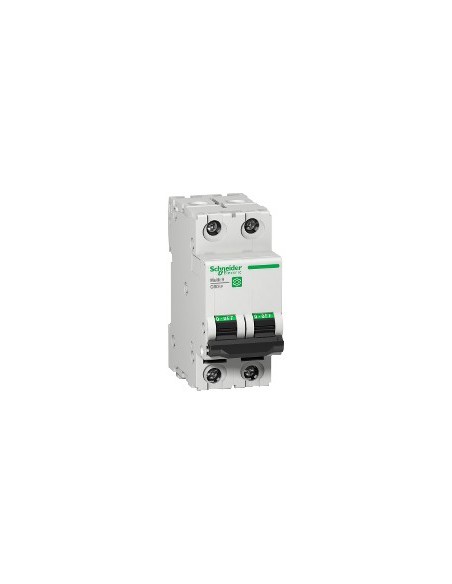

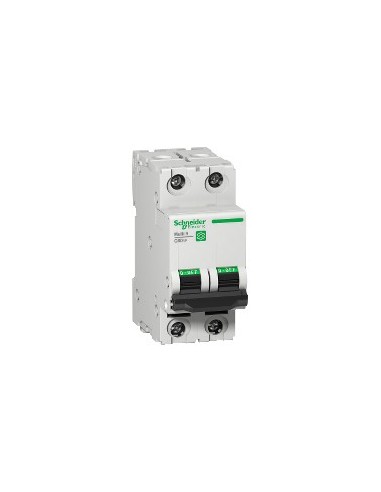

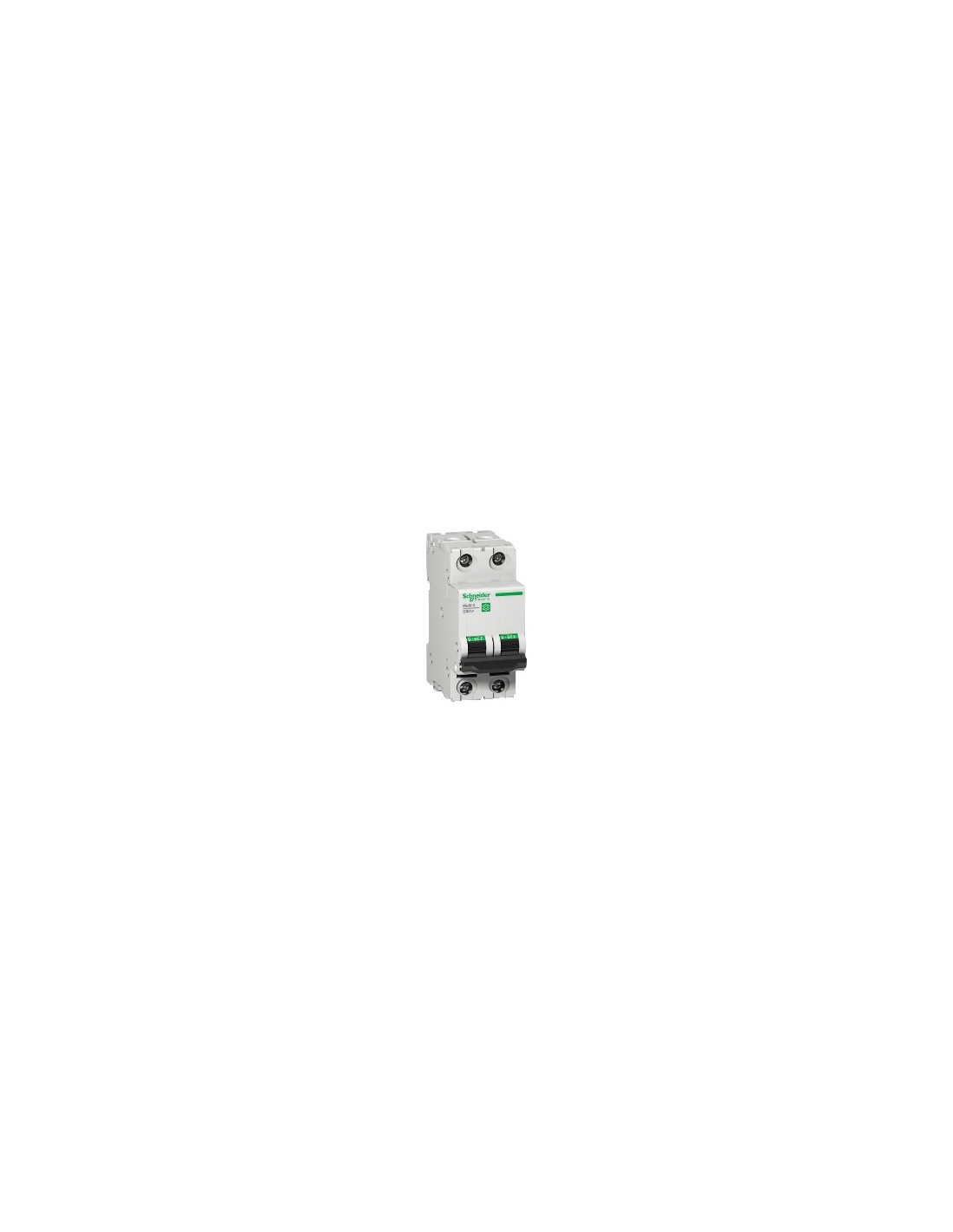

Interruttore automatico miniatura della gamma Multi 9, progettato per proteggere circuiti elettrici in impianti industriali e commerciali. La configurazione a 2 poli protetti consente il controllo e la disconnessione sicura di circuiti monofase. Incorpora tecnologia termo-magnetica con curva D, ideale per applicazioni con avviamenti induttivi elevati.
Caratteristiche tecniche
- Numero di poli: 2P
- Numero di poli protetti: 2
- Corrente nominale [In]: 25 A a 25 °C conforme a Icu
- Tipo di rete: Corrente alternata AC
- Tecnologia dell'unità di interruzione: Termo-magnetica
- Codice della curva: D
- Capacità di interruzione: 14 kA a 240 V AC conforme a UL 1077, 10 kA a 480Y/277 V AC conforme a UL 1077
- Potere di interruzione: Sì conforme a Icu
- Norme: Icu GB 14048.2, UL 1077, CSA C22.2 No 235
- Tensione nominale d'impiego [Ue]: 240 V AC 50/60 Hz, 415 V AC 50/60 Hz, 440 V AC 50/60 Hz
- Limite di magnetizzazione: 12 x In +/- 20 % AC, 17 x In +/- 20 % corrente continua
- Potere di interruzione in servizio [Ics]: 4,5 kA 75 % conforme a Icu - 440 V AC, 7,5 kA 75 % conforme a Icu - 415 V AC, 15 kA 75 % conforme a Icu - 240 V AC
- Tensione nominale d'isolamento [Ui]: 500 V AC conforme a Icu
- Resistenza ai picchi di tensione [Uimp]: 6 kV conforme a Icu
- Indicatore di posizione del contatto: Sì
- Tipo di comando: Manopola
- Segnalazioni locali: Indicazione acceso/spento
- Tipo di montaggio: Regolabile con morsetto
- Supporto di montaggio: Profilo DIN
- Passo di collegamento: 18 mm tra fasi
- Passi da 9 mm: 4
- Altezza: 81 mm
- Larghezza: 36 mm
- Profondità: 72 mm
- Colore: Grigio
- Durata meccanica: 20000 cicli
- Durata elettrica: 10000 cicli
- Preparato per lucchetto: Con lucchetto
- Connessioni - morsetti: Morsetto a tunnel - tipo di cavo: sopra o sotto)1…25 mm² - tipo di cavo: AWG 18...AWG 8) - rigido, 1…16 mm² - tipo di cavo: AWG 18...AWG 8) - flessibile con morsetto
- Lunghezza del cavo sfilato per collegare i morsetti: 14 mm per collegamento sopra o sotto
- Momento di serraggio: 2,5 N·m sopra o sotto
- Protezione contro le perdite a terra: Senza
- Grado di protezione IP: IP20 conforme a IEC 60529, IP40 (custodia modulare) conforme a IEC 60529
- Grado di inquinamento: 3 conforme a Icu
- Tropicalizzazione: 2 conforme a IEC 60068-1
- Umidità relativa: 95 % a 55 °C
- Altitudine massima di funzionamento: 0...2000 m
- Temperatura ambiente di funzionamento: -30…70 °C
- Temperatura ambiente di stoccaggio: -40…80 °C
- Stato di offerta sostenibile: Prodotto Green Premium
- Direttiva RoHS UE: Conforme
- Presenza di alogeni: Prodotto privo di alogeni
Grazie al suo ampio range di temperatura di funzionamento e alla resistenza all'umidità, è adatto a ambienti industriali con condizioni ambientali severe. Il design modulare e il montaggio su profilo DIN facilitano la sua integrazione nei quadri elettrici.
