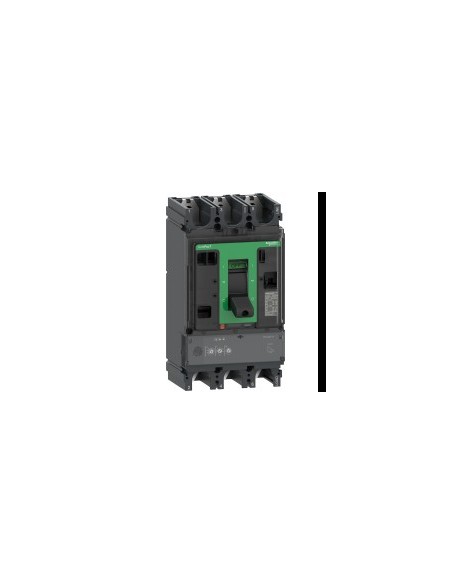

Interruptor automático ComPacT NSX630H 3P3R de 630 A, 690 V AC, com unidade de controlo Micrologic 2.3, concebido para aplicações industriais com corrente superior a 0,1 A. Oferece proteção contra sobrecargas e curtocircuitos em sistemas AC trifásicos através de ajustes precisos e tecnologia eletrônica.
Características técnicas
- Número de polos: 3P
- Descrição dos polos protegidos: 3R
- Corrente nominal [In]: 630 A a 40 °C
- Voltagem nominal de utilização [Ue]: 690 V AC 50/60 Hz
- Tipo de rede: CA
- Frequência de rede: 50/60 Hz
- Capacidade de corte Icu: 100 kA em 220/240 V AC, 70 kA em 380/415 V AC, 65 kA em 440 V AC, 50 kA em 500 V AC, 35 kA em 525 V AC, 20 kA em 660/690 V AC
- Potência de corte em serviço [Ics]: 100 kA em 220/240 V AC, 70 kA em 380/415 V AC, 65 kA em 440 V AC, 50 kA em 500 V AC, 11 kA em 525 V AC, 10 kA em 660/690 V AC
- Unidade de controlo: Micrologic 2.3
- Tecnologia de unidade de disparo: Eletrônico
- Funções de protecção: O Sol
- Tipo de controlo: Maneta
- Tipo de montagem: Fixa
- Voltagem nominal de isolamento [Ui]: 800 V AC 50/60 Hz
- Resistência a picos de tensão [Uimp]: 8 kV
- Durabilidade mecânica: 15000 ciclos
- Durabilidade elétrica: 8000 ciclos em 440 V In/2, 4000 ciclos em 440 V In, 6000 ciclos em 690 V In/2, 2000 ciclos em 690 V In
- Potência dissipada por polo: 39,69 W
- Suporte de montagem: Placa traseira
- Posição de montagem: Horizontal e vertical (plano por la parte posterior)
- Conexão superior: Frontal
- Conexão para baixo: Parte dianteira
- Passo de ligação: 45 mm
- Intervalo de ajuste de detecção a longo prazo Ir: 250...630 A
- Ajuste de atraso de longo prazo: Fixa (400 s em 1,5 x Ir, 16 s em 6 x Ir, 11 s em 7,2 x Ir)
- Memória térmica: 20 minutos antes e depois do disparo
- Intervalo de ajuste de detecção a curto prazo Isd: 1,5...10 x Ir
- Detecção instantânea Ii: Fixa, 6900 A
- Proteção contra fuga de terra: Sem
- Seletividade lógica ZSI: Sem
- Número de ranuras: 6
- Indicações em local: Pronto para funcionar (LED verde parpadeante), sobrecarga (LED vermelho 105 % Ir, LED laranja 90 % Ir)
- Dimensões: 140 mm (large) × 255 mm (altura) × 110 mm (profundeza)
- Peso: 6,2 kg
- Código de compatibilidade: N.O.S. 630
- Normas: HB2
- Certificações: CCC gerador Marina
- Categoria de sobretensão: Classe II
- Classe de proteção contra descargas elétricas: Classe II
- Grau de poluição: 3 de acordo com IK07
- Grau de proteção IP: IP40 de acordo com a IEC 60529
- Grau de proteção IK: IK07 em conformidade com a IEC 62262
- Temperatura de ambiente de funcionamento: -25...70 °C
- Temperatura ambiente de armazenamento: -50...85 °C
- Umidade relativa: 0...95 %
- Altitude máxima de funcionamento: 0...2000 m sem diminuição, 2000 m... 5000 m com restrições
- Estado de oferta sustentável: Produto Green Premium
- Diretiva RoHS da UE: Conforme
- Regulamento REACh: Contém SVHC acima do limiar
- Exempções de RoHS: Sim, sim.
- A norma RoHS da China: Produto não abrangido pela RoHS China
- Sem mercúrio: Sim, sim.
- Não de PVC: Sim, sim.
- Presença de halogênios: Produto de plástico sem halogênio
