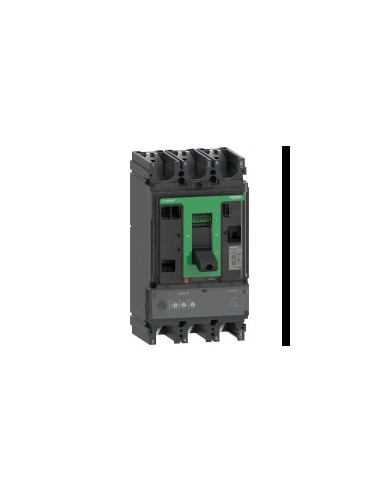

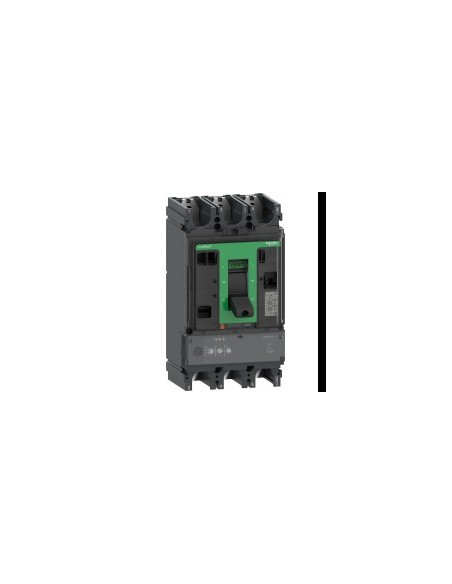

Interruttore automatico ComPacT NSX630H 3P3R da 630 A, 690 V AC, con unità di controllo Micrologic 2.3, progettato per applicazioni industriali con corrente superiore a 0,1 A. Offre protezione contro sovraccarichi e cortocircuiti nei sistemi trifase AC mediante impostazioni precise e tecnologia elettronica.
Caratteristiche tecniche
- Numero di poli: 3P
- Descrizione dei poli protetti: 3R
- Corrente nominale [In]: 630 A a 40 °C
- Tensione nominale di esercizio [Ue]: 690 V AC 50/60 Hz
- Tipo di rete: AC
- Frequenza di rete: 50/60 Hz
- Capacità di taglio Icu: 100 kA in 220-240 V AC, 70 kA in 380/415 V AC, 65 kA in 440 V AC, 50 kA in 500 V AC, 35 kA in 525 V AC, 20 kA in 660/690 V AC
- Potenza di taglio in servizio [Ics]: 100 kA in 220/240 V AC, 70 kA in 380/415 V AC, 65 kA in 440 V AC, 50 kA in 500 V AC, 11 kA in 525 V AC, 10 kA in 660/690 V AC
- Unità di controllo: Micrologic 2.3
- Tecnologia di unità di tiro: Elettronico
- Funzioni di protezione: LSOI
- Tipo di controllo: Manetta
- Tipo di montaggio: Fisso
- Tensione nominale di isolamento [Ui]: 800 V AC 50/60 Hz
- Resistenza a picchi di tensione [Uimp]: 8 kV
- Durata meccanica: 15000 cicli
- Durabilità elettrica: 8000 cicli a 440 V In/2, 4000 cicli a 440 V In, 6000 cicli a 690 V In/2, 2000 cicli a 690 V In
- Potenza dissipata da polo: 39,69 W
- Supporto di montaggio: Piastra posteriore
- Posizione di montaggio: Horizontale e verticale (plano por la parte posterior)
- Connessione superiore: Frontale
- Connessione verso il basso: Parte anteriore
- Passo di collegamento: 45 mm
- Intervallo di regolazione di rilevamento a lungo termine Vai: 250...630 A
- Regolazione del ritardo di lunga durata: Fisso (400 s in 1,5 x Vai, 16 s in 6 x Vai, 11 s in 7,2 x Vai)
- Memoria termica: 20 minuti prima e dopo lo sparo
- Intervallo di regolazione di rilevamento a breve termine Isd: 1,5...10 x Vai
- Rilevamento istantaneo Ii: Fisso, 6900 A
- Protezione contro le perdite a terra: Senza
- Selettività logica ZSI: Senza
- Numero di slot: 6
- Segnalazioni locali: Pronto ad operare (LED verde lampeggiante), Sovraccarico (LED rosso 105 % Vai, LED arancione 90 % Vai)
- Dimensioni: 140 mm (larghezza) × 255 mm (altezza) × 110 mm (profondità)
- Peso: 6,2 kg
- Codice di compatibilità: NSX630
- Norme: HB2
- Certificati: CCC Generator Marina
- Categoria di sovratensione: Classe II
- Classe di protezione contro le scariche elettriche: Classe II
- Grado di contaminazione: 3 secondo IK07
- Grado di protezione IP: IP40 secondo IEC 60529
- Grado di protezione IK: IK07 secondo IEC 62262
- Temperatura ambiente di funzionamento: -25...70 °C
- Temperatura ambiente di stoccaggio: -50...85 °C
- Umidità relativa: 0...95 %
- Altitudine massima di funzionamento: 0...2000 m senza diminuzione, 2000 m ... 5000 m con restrizioni
- Stato di offerta sostenibile: Prodotto Green Premium
- Direttiva RoHS UE: Conforme
- Regolamento REACh: Contiene HCVS sulla soglia
- Esenzioni da RoHS: Si'.
- Disposizioni di RoHS Cina: Prodotto al di fuori dell'ambito di applicazione della RoHS Cina
- non contenenti mercurio: Si'.
- Senza PVC: Si'.
- Presenza di alogeni: Prodotto contenente materie plastiche senza alogeni
