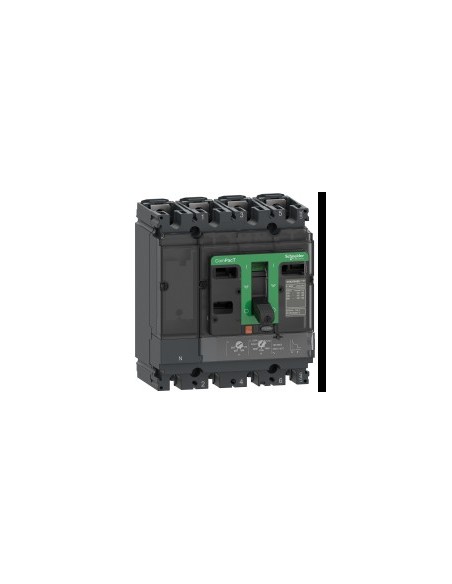

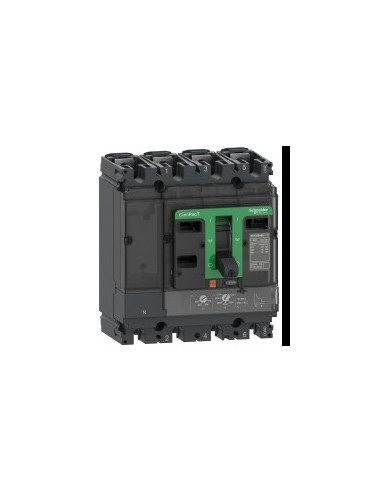

Interruttore automatico ComPacT NSX250F 4P3R 250A 36kA

Interruttore automatico ComPacT NSX250F 4P3R con capacità di interruzione di 36 kA a 380-415 V AC, progettato per applicazioni industriali con corrente superiore a 0,1 A. Offre protezione contro sovraccarichi e cortocircuiti in sistemi trifasi con neutro, con 3 poli protetti (3R) e il neutro posizionato a sinistra. Adatto per tensioni nominali di utilizzo fino a 690 V AC a 50/60 Hz, con tecnologia termo-magnetica e regolazione della sovraccarico regolabile (0,7–1 × In).

Caratteristiche tecniche

• Numero di poli: 4P
• Descrizione poli protetti: 3R
• Posizione del neutro: Sinistra
• Corrente nominale [In]: 250 A a 40 °C
• Tensione nominale di utilizzo [Ue]: 690 V AC 50/60 Hz
• Tipo di rete: AC
• Frequenza di rete: 50/60 Hz
• Capacità di interruzione [Icu]: 36 kA a 380/415 V AC 50/60 Hz
• Potere di interruzione in servizio [Ics]: 36 kA a 380/415 V AC 50/60 Hz
• Unità di controllo: TM-D
• Tecnologia dell'unità di scatto: Termo-magnetica
• Funzioni di protezione: LIG
• Tipo di controllo: Maniglia
• Tipo di montaggio: Fisso
• Tensione nominale di isolamento [Ui]: 800 V AC 50/60 Hz
• Resistenza ai picchi di tensione [Uimp]: 8 kV
• Durata meccanica: 20000 cicli
• Durata elettrica: 20000 cicli a 440 V In/2
• Potenza dissipata per polo: 18,75 W
• Supporto di montaggio: Piastra posteriore
• Posizione di montaggio: Orizzontale e verticale (plano por la parte posterior)
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Passo di connessione: 35 mm
• Calibro dell'unità di scatto: 250 A a 40 °C
• Regolazione della rilevazione a lungo termine Ir: Regolabile (0,7...1 x In)
• Regolazione del ritardo a lungo termine: Fissa (120…400 s a 1,5 x In, 15 s a 6 x Ir)
• Regolazione della rilevazione istantanea Ii: Regolabile (5...10 x pol)
• Protezione contro le perdite di terra: Senza
• Numero di guide: 5
• Dimensioni: 140 mm (larghezza) x 161 mm (altezza) x 86 mm (profondità)
• Peso: 2,8 kg
• Grado di protezione IP: IP40
• Grado di protezione IK: IK07
• Temperatura ambiente di funzionamento: -25…70 °C
• Temperatura ambiente di stoccaggio: -50…85 °C
• Umidità relativa: 0…95 %
• Altitudine massima di funzionamento: 0...2000 m senza riduzione, 2000 m ... 5000 m con restrizioni
• Norme: HB2
• Certificazioni: CCC generatore Marina
• Categoria di sovratensione: Classe II
• Classe di protezione contro le scariche elettriche: Classe II
• Grado di inquinamento: 3
• Stato di offerta sostenibile: Prodotto Green Premium
• Direttiva RoHS UE: Conforme
• Senza mercurio: Sì
• Senza PVC: Sì

Il design modulare e la elevata capacità di interruzione consentono il suo utilizzo in centri di trasformazione, impianti di macchinari pesanti e sistemi di distribuzione elettrica industriale, garantendo affidabilità in condizioni estreme di temperatura e umidità.
