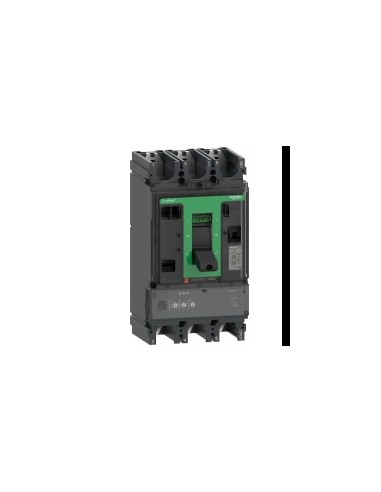

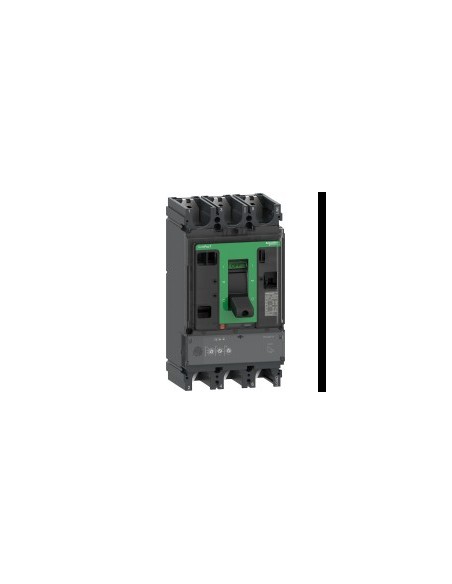

Interruptor automático ComPacT NSX630H 3P3R de 630 A, 690 V AC, con unidad de control Micrologic 2.3, diseñado para aplicaciones industriales con corriente superior a 0,1 A. Ofrece protección contra sobrecargas y cortocircuitos en sistemas trifásicos AC mediante ajustes precisos y tecnología electrónica.
Características técnicas
- Número de polos: 3P
- Descripción de polos protegidos: 3R
- Corriente nominal [In]: 630 A en 40 °C
- Tensión nominal de empleo [Ue]: 690 V AC 50/60 Hz
- Tipo de red: AC
- Frecuencia de red: 50/60 Hz
- Capacidad de corte Icu: 100 kA en 220/240 V AC, 70 kA en 380/415 V AC, 65 kA en 440 V AC, 50 kA en 500 V AC, 35 kA en 525 V AC, 20 kA en 660/690 V AC
- Poder de corte en servicio [Ics]: 100 kA en 220/240 V AC, 70 kA en 380/415 V AC, 65 kA en 440 V AC, 50 kA en 500 V AC, 11 kA en 525 V AC, 10 kA en 660/690 V AC
- Unidad de control: Micrologic 2.3
- Tecnología de unidad de disparo: Electrónico
- Funciones de protección: LSoI
- Tipo de control: Maneta
- Tipo de montaje: Fijo
- Tensión nominal de aislamiento [Ui]: 800 V AC 50/60 Hz
- Resistencia a picos de tensión [Uimp]: 8 kV
- Durabilidad mecánica: 15000 ciclos
- Durabilidad eléctrica: 8000 ciclos en 440 V In/2, 4000 ciclos en 440 V In, 6000 ciclos en 690 V In/2, 2000 ciclos en 690 V In
- Potencia disipada por polo: 39,69 W
- Soporte de montaje: Placa posterior
- Posición de montaje: Horizontal y vertical (plano por la parte posterior)
- Conexión superior: Frontal
- Conexión hacia abajo: Parte delantera
- Paso de conexión: 45 mm
- Intervalo de ajuste de detección a largo plazo Ir: 250...630 A
- Ajuste de retardo de larga duración: Fijo (400 s en 1,5 x Ir, 16 s en 6 x Ir, 11 s en 7,2 x Ir)
- Memoria térmica: 20 minutos antes y después del disparo
- Intervalo de ajuste de detección a corto plazo Isd: 1,5...10 x Ir
- Detección instantánea Ii: Fijo, 6900 A
- Protección contra fugas a tierra: Sin
- Selectividad lógica ZSI: Sin
- Número de ranuras: 6
- Señalizaciones en local: Listo para operar (LED verde parpadeante), Sobrecarga (LED rojo 105 % Ir, LED naranja 90 % Ir)
- Dimensiones: 140 mm (ancho) × 255 mm (altura) × 110 mm (profundidad)
- Peso: 6,2 kg
- Código de compatibilidad: NSX630
- Normas: HB2
- Certificaciones: CCC generador Marina
- Categoría de sobretensión: Clase II
- Clase de protección contra descargas eléctricas: Clase II
- Grado de contaminación: 3 acorde a IK07
- Grado de protección IP: IP40 acorde a IEC 60529
- Grado de protección IK: IK07 acorde a IEC 62262
- Temperatura ambiente de funcionamiento: -25…70 °C
- Temperatura ambiente de almacenamiento: -50…85 °C
- Humedad relativa: 0…95 %
- Altitud máxima de funcionamiento: 0...2000 m sin disminución, 2000 m ... 5000 m con restricciones
- Estado de oferta sostenible: Producto Green Premium
- Directiva RoHS UE: Conforme
- Reglamento REACh: Contiene SVHC sobre el umbral
- Exenciones de RoHS: Sí
- Normativa de RoHS China: Producto fuera del ámbito de RoHS China
- Sin mercurio: Sí
- Sin PVC: Sí
- Presencia de halógenos: Producto con contenido plástico sin halógenos
