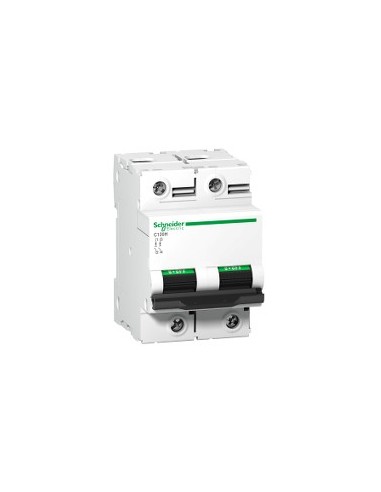

Interruptor automático Acti9 C120H 2P 100 A curva B

Interruptor automático en miniatura Acti9 C120H, 2 polos, 100 A, curva B, diseñado para proteger circuitos eléctricos en instalaciones residenciales y pequeños comercios. Su tecnología térmico-magnética garantiza protección contra sobrecargas y cortocircuitos. Está fabricado para funcionar en entornos con temperatura de -30 a 60 °C y montaje en carril DIN 35 mm, con grado de protección IP20.

Características técnicas

• Número de polos: 2P
• Número de polos protegidos: 2
• Posición de neutro: Izquierda
• Corriente nominal [In]: 100 A en 30 °C
• Tipo de red: AC
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: B
• Código de poder de corte: H
• Capacidad de corte [Icn]: 15 000 A en 230–400 V AC 50/60 Hz
• Poder de corte en servicio [Ics]: 7 500 A (50 %) en 230–400 V AC 50/60 Hz
• Clase de limitación: 3
• Tensión nominal de empleo [Ue]: 220–240 V AC, 230–400 V AC, 380–415 V AC, 440 V AC
• Tensión nominal de aislamiento [Ui]: 500 V AC
• Resistencia a picos de tensión [Uimp]: 6 kV
• Límite de enlace magnético: 3–5 x In
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicación de encendido/apagado
• Tipo de control: Maneta
• Tipo de montaje: Ajustable en clip
• Soporte de montaje: Carril DIN simétrico de 35 mm
• Pasos de 9 mm: 6
• Altura: 81 mm
• Anchura: 54 mm
• Profundidad: 73 mm
• Peso: 0,41 kg
• Color: Blanco
• Durabilidad mecánica: 20 000 ciclos
• Durabilidad eléctrica: 5 000 ciclos
• Conexiones: Terminales de tipo túnel (1–50 mm² rígido, 1,5–35 mm² flexible)
• Longitud de cable pelado: 15 mm
• Par de apriete: 3,5 N·m
• Protección contra fugas a tierra: Bloque independiente
• Grado de protección IP: IP20
• Grado de contaminación: 3
• Categoría de sobretensión: IV
• Tropicalización: 2
• Humedad relativa: 95 % en 55 °C
• Altitud máxima de funcionamiento: 2 000 m
• Temperatura ambiente de funcionamiento: -30 °C a 60 °C
• Temperatura ambiente de almacenamiento: -40 °C a 70 °C
• Normas: Icu EN/IEC 60898-1
• Estado de oferta sostenible: Producto Green Premium
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Conforme
• Sin metales pesados tóxicos: Sí
• Sin mercurio: Sí
• Información sobre exenciones de RoHS: Sí
• RAEE: Debe desecharse según sistema de recolección específico en la UE
