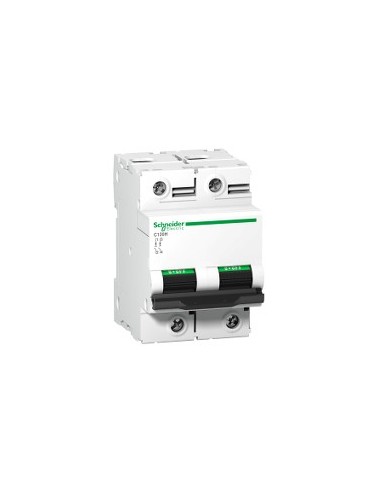

Interruttore automatico Acti9 C120H 2P 100 A curva B

Interruttore automatico miniaturizzato Acti9 C120H, 2 poli, 100 A, curva B, progettato per proteggere circuiti elettrici in impianti residenziali e piccole attività commerciali. La tecnologia termo-magnetica garantisce protezione contro sovraccarichi e cortocircuiti. Realizzato per funzionare in ambienti con temperatura da -30 a 60 °C e montaggio su profilo DIN 35 mm, con grado di protezione IP20.

Caratteristiche tecniche

• Numero di poli: 2P
• Numero di poli protetti: 2
• Posizione del neutro: Sinistra
• Corrente nominale [In]: 100 A a 30 °C
• Tipo di rete: AC
• Tecnologia dell'unità di interruzione: Termo-magnetica
• Codice della curva: B
• Codice della capacità di interruzione: H
• Capacità di interruzione [Icn]: 15 000 A a 230–400 V AC 50/60 Hz
• Capacità di interruzione in servizio [Ics]: 7 500 A (50 %) a 230–400 V AC 50/60 Hz
• Classe di limitazione: 3
• Tensione nominale d'impiego [Ue]: 220–240 V AC, 230–400 V AC, 380–415 V AC, 440 V AC
• Tensione nominale d'isolamento [Ui]: 500 V AC
• Resistenza ai picchi di tensione [Uimp]: 6 kV
• Limite di interruzione magnetica: 3–5 x In
• Indicatore di posizione del contatto: Sì
• Segnalazioni locali: Indicazione acceso/spento
• Tipo di comando: Manopola
• Tipo di montaggio: Regolabile con morsetto
• Supporto di montaggio: Profilo DIN simmetrico da 35 mm
• Passi da 9 mm: 6
• Altezza: 81 mm
• Larghezza: 54 mm
• Profondità: 73 mm
• Peso: 0,41 kg
• Colore: Bianco
• Durata meccanica: 20 000 cicli
• Durata elettrica: 5 000 cicli
• Connessioni: Morsetti a tunnel (1–50 mm² rigido, 1,5–35 mm² flessibile)
• Lunghezza del filo scoperto: 15 mm
• Coppia di serraggio: 3,5 N·m
• Protezione contro le perdite di corrente a terra: Blocco indipendente
• Grado di protezione IP: IP20
• Grado di inquinamento: 3
• Categoria di sovratensione: IV
• Tropicalizzazione: 2
• Umidità relativa: 95 % a 55 °C
• Altitudine massima di funzionamento: 2 000 m
• Temperatura ambiente di funzionamento: -30 °C a 60 °C
• Temperatura ambiente di stoccaggio: -40 °C a 70 °C
• Norme: Icu EN/IEC 60898-1
• Stato di offerta sostenibile: Prodotto Green Premium
• Conforme al REACh senza SVHC: Sì
• Direttiva RoHS UE: Conforme
• Senza metalli pesanti tossici: Sì
• Senza mercurio: Sì
• Informazioni sulle esenzioni RoHS: Sì
• RAEE: Deve essere smaltito secondo il sistema di raccolta specifico nell'UE
