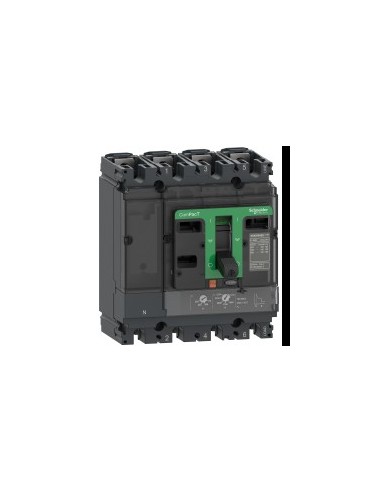

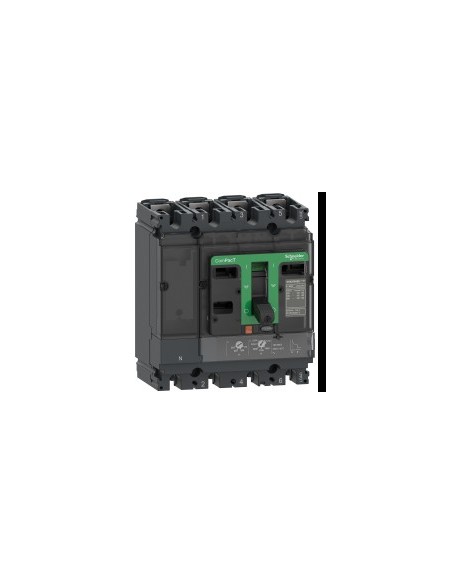

Interruptor automático ComPacT NSX100N 4P4R 25A TMD

Interruptor automático ComPacT NSX100N 4P4R 25A TMD de la gama nueva generación, diseñado para proteger circuitos eléctricos en instalaciones industriales y comerciales. Ofrece protección contra sobrecargas y cortocircuitos mediante tecnología térmico-magnética, con ajuste de corriente nominal de 25 A en 40 °C y capacidad de corte hasta 50 kA en 380/415 V AC.

Características técnicas

• Número de polos: 4P
• Descripción de polos protegidos: 4R
• Posición de neutro: Izquierda
• Corriente nominal [In]: 25 A en 40 °C
• Tensión nominal de empleo [Ue]: 690 V AC 50/60 Hz
• Tensión nominal de aislamiento [Ui]: 800 V AC 50/60 Hz
• Resistencia a picos de tensión [Uimp]: 8 kV
• Capacidad de corte Icu: 50 kA en 380/415 V AC, 50 kA en 440 V AC, 36 kA en 500 V AC, 35 kA en 525 V AC, 10 kA en 660/690 V AC
• Poder de corte en servicio [Ics]: 50 kA en 380/415 V AC, 50 kA en 440 V AC, 36 kA en 500 V AC, 35 kA en 525 V AC, 10 kA en 660/690 V AC
• Unidad de control: TM-D
• Tecnología de unidad de disparo: Térmico-magnético
• Funciones de protección: LIG
• Tipo de control: Maneta
• Tipo de montaje: Fijo
• Durabilidad mecánica: 50000 ciclos
• Durabilidad eléctrica: 50000 ciclos en 440 V In/2, 30000 ciclos en 440 V In, 20000 ciclos en 690 V In/2, 10000 ciclos en 690 V In
• Potencia disipada por polo: 4,01 W
• Soporte de montaje: Placa posterior
• Posición de montaje: Horizontal y vertical (plano por la parte posterior)
• Conexión superior: Frontal
• Conexión hacia abajo: Parte delantera
• Paso de conexión: 35 mm
• Grado de protección IP: IP40 acorde a IEC 60529
• Grado de protección IK: IK07 acorde a IEC 62262
• Temperatura ambiente de funcionamiento: -25 °C a 70 °C
• Temperatura ambiente de almacenamiento: -50 °C a 85 °C
• Humedad relativa: 0 % a 95 %
• Altitud máxima de funcionamiento: 0 m a 2000 m sin disminución, 2000 m a 5000 m con restricciones
• Clase de sobretensión: II
• Clase de protección contra descargas eléctricas: II
• Grado de contaminación: 3
• Número de ranuras: 5
• Dimensiones: 140 mm (ancho) × 161 mm (altura) × 86 mm (profundidad)
• Peso: 2,4 kg
• Código de compatibilidad: NSX100
• Normas: HB2
• Certificaciones: CCC generador Marina
• Directiva RoHS UE: Conforme
• Reglamento REACh: Contiene SVHC sobre el umbral
• Sin mercurio: Sí
• Exenciones de RoHS: Sí
• Normativa de RoHS China: Producto fuera del ámbito de RoHS China
• Sin PVC: Sí
• Estado de oferta sostenible: Producto Green Premium
