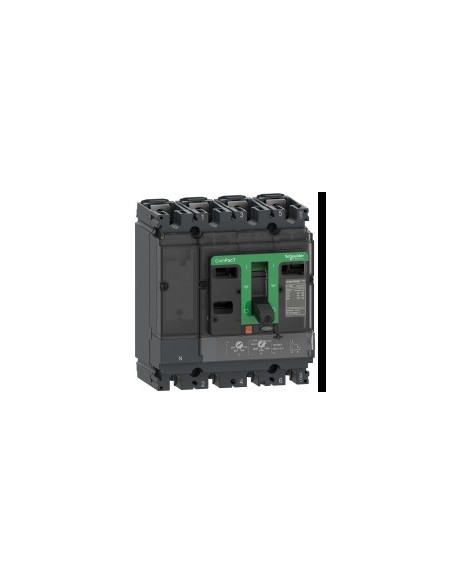

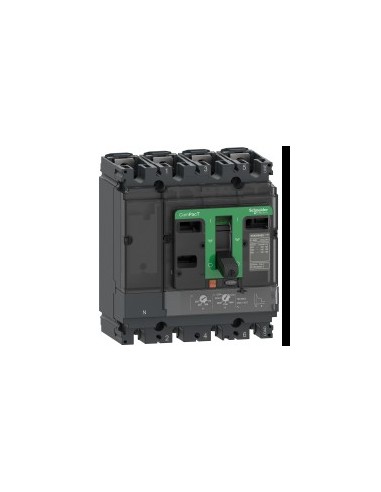

Interruttore automatico ComPacT NSX100N 4P4R 25A TMD

Interruttore automatico ComPacT NSX100N 4P4R 25A TMD della nuova generazione, progettato per proteggere i circuiti elettrici in impianti industriali e commerciali. Offre protezione da sovraccarico e cortocircuito con tecnologia termica-magnetica, con regolazione nominale 25 A a 40 °C e capacità di taglio fino a 50 kA a 380/415 V AC.

Caratteristiche tecniche

• Numero di poli: 4P
• Descrizione dei poli protetti: 4R
• Posizione neutra: Sinistra
• Corrente nominale [In]: 25 A a 40 °C
• Tensione nominale di esercizio [Ue]: 690 V AC 50/60 Hz
• Tensione nominale di isolamento [Ui]: 800 V AC 50/60 Hz
• Resistenza a picchi di tensione [Uimp]: 8 kV
• Capacità di taglio Icu: 50 kA in 380/415 V AC, 50 kA in 440 V AC, 36 kA in 500 V AC, 35 kA in 525 V AC, 10 kA in 660/690 V AC
• Potenza di taglio in servizio [Ics]: 50 kA in 380/415 V AC, 50 kA in 440 V AC, 36 kA in 500 V AC, 35 kA in 525 V AC, 10 kA in 660/690 V AC
• Unità di controllo: TM-D
• Tecnologia di unità di tiro: Termico-magnetico
• Funzioni di protezione: LIG
• Tipo di controllo: Manetta
• Tipo di montaggio: Fisso
• Durabilità meccanica: 50000 cicli
• Durabilità elettrica: 50000 cicli a 440 V In/2, 30000 cicli a 440 V In, 20000 cicli a 690 V In/2, 10000 cicli a 690 V In
• Potenza dissipata da polo: 4,01 W
• Supporto di montaggio: Piastra posteriore
• Posizione di montaggio: Horizontale e verticale (plano por la parte posterior)
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Passo di connessione: 35 mm
• Grado di protezione IP: IP40 secondo IEC 60529
• Grado di protezione IK: IK07 secondo IEC 62262
• Temperatura ambiente di funzionamento: -25 °C a 70 °C
• Temperatura ambiente di stoccaggio: -50 °C a 85 °C
• Umidità relativa: 0 % a 95 %
• Altitudine massima di funzionamento: da 0 m a 2000 m senza diminuzione, da 2000 m a 5000 m con restrizioni
• Classe di sovratensione: II
• Classe di protezione contro le scariche elettriche: II
• Grado di contaminazione: 3
• Numero di slot: 5
• Dimensioni: 140 mm (larghezza) × 161 mm (altezza) × 86 mm (profondità)
• Peso: 2,4 kg
• Codice di compatibilità: NSX100
• Norme: HB2
• Certificati: CCC Generator Marina
• Direttiva RoHS UE: Conforme
• Regolamento REACh: Contiene HCVS sulla soglia
• non contenenti mercurio: Si'.
• Esenzioni da RoHS: Si'.
• Disposizioni di RoHS Cina: Prodotto al di fuori dell'ambito di applicazione della RoHS Cina
• Senza PVC: Si'.
• Stato di offerta sostenibile: Prodotto Green Premium
