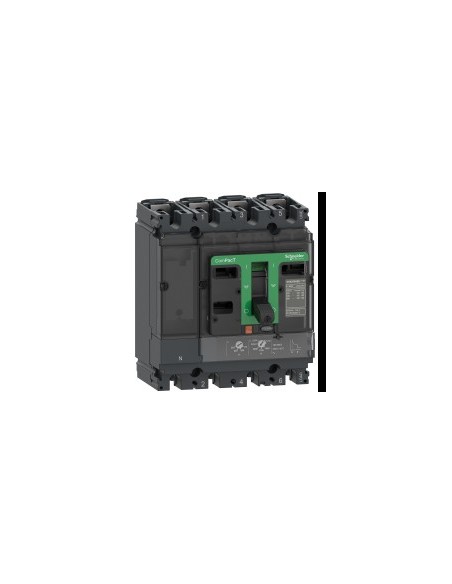

Disjuntor Automático ComPacT NSX100N 4P4R 25A TMD

Interruptor automático ComPacT NSX100N 4P4R 25A TMD da nova geração, projetado para proteger circuitos elétricos em instalações industriais e comerciais. Oferece proteção contra sobrecargas e curtocircuitos por tecnologia térmica-magnética, com registo de corrente nominal de 25 A em 40 °C e capacidade de corte até 50 kA em 380/415 V AC.

Características técnicas

• Número de polos: 4P
• Descrição dos polos protegidos: 4R
• Posição neutra: Esquerda
• Corrente nominal [In]: 25 A a 40 °C
• Voltagem nominal de utilização [Ue]: 690 V AC 50/60 Hz
• Voltagem nominal de isolamento [Ui]: 800 V AC 50/60 Hz
• Resistência a picos de tensão [Uimp]: 8 kV
• Capacidade de corte Icu: 50 kA em 380/415 V AC, 50 kA em 440 V AC, 36 kA em 500 V AC, 35 kA em 525 V AC, 10 kA em 660/690 V AC
• Potência de corte em serviço [Ics]: 50 kA em 380/415 V AC, 50 kA em 440 V AC, 36 kA em 500 V AC, 35 kA em 525 V AC, 10 kA em 660/690 V AC
• Unidade de controlo: TM-D
• Tecnologia de unidade de disparo: Térmico-magnético
• Funções de protecção: LIG
• Tipo de controlo: Maneta
• Tipo de montagem: Fixa
• Durabilidade mecânica: 50000 ciclos
• Durabilidade elétrica: 50000 ciclos em 440 V In/2, 30000 ciclos em 440 V In, 20000 ciclos em 690 V In/2, 10000 ciclos em 690 V In
• Potência dissipada por polo: 4,01 W
• Suporte de montagem: Placa traseira
• Posição de montagem: Horizontal e vertical (plano por la parte posterior)
• Conexão superior: Frontal
• Conexão para baixo: Parte dianteira
• Passo de ligação: 35 mm
• Grau de proteção IP: IP40 de acordo com a IEC 60529
• Grau de proteção IK: IK07 em conformidade com a IEC 62262
• Temperatura de ambiente de funcionamento: -25 °C a 70 °C
• Temperatura ambiente de armazenamento: -50 °C a 85 °C
• Umidade relativa: 0 % a 95 %
• Altitude máxima de funcionamento: 0 m a 2000 m sem diminuição, 2000 m a 5000 m com restrições
• Classe de sobrepressão: II
• Classe de proteção contra descargas elétricas: II
• Grau de contaminação: 3
• Número de ranuras: 5
• Dimensões: 140 mm (amplo) × 161 mm (altura) × 86 mm (profundidade)
• Peso: 2,4 kg
• Código de compatibilidade: N.S.X100
• Normas: HB2
• Certificações: CCC gerador Marina
• Diretiva RoHS da UE: Conforme
• Regulamento REACh: Contém SVHC acima do limiar
• Sem mercúrio: Sim, sim.
• Exempções de RoHS: Sim, sim.
• A norma RoHS da China: Produto não abrangido pela RoHS China
• Não de PVC: Sim, sim.
• Estado de oferta sustentável: Produto Green Premium
