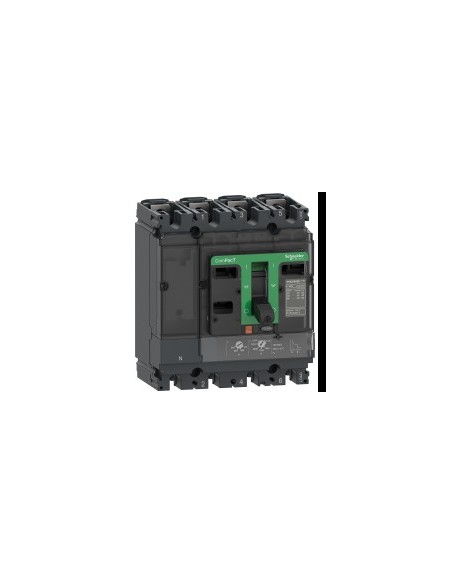

Disjuntor ComPacT NSX250F 4P4R 160A TMD

Interruptor automático ComPacT NSX250F 4P4R 160A TMD, concebido para aplicações industriais com corrente superior a 0,1 A. Pertence à nova geração da gama ComPacT, com tecnologia térmico-magnética TM-D, oferece proteção contra sobrecargas e curtocircuitos em instalações elétricas trifásicas. Apto para tensões nominais de utilização até 690 V AC, com capacidade de corte de 36 kA em 380/415 V AC e 8 kA em 660/690 V AC.

Características técnicas

• Número de polos: 4P
• Descrição dos polos protegidos: 4R
• Posição neutra: Esquerda
• Corrente nominal [In]: 160 A a 40 °C
• Voltagem nominal de utilização [Ue]: 690 V AC 50/60 Hz
• Tipo de rede: CA
• Frequência de rede: 50/60 Hz
• Potência de secção: Sim, acorda o Icu.
• Categoria de emprego: A
• Capacidade de corte Icu: 36 kA em 380/415 V AC
• Potência de corte em serviço [Ics]: 36 kA em 380/415 V AC
• Unidade de controlo: TM-D
• Tecnologia de unidade de disparo: Termo-magnético
• Funções de protecção: LIG
• Tipo de controlo: Maneta
• Tipo de montagem: Fixa
• Voltagem nominal de isolamento [Ui]: 800 V AC 50/60 Hz
• Resistência a picos de tensão [Uimp]: 8 kV
• Durabilidade mecânica: 20 000 ciclos
• Durabilidade elétrica: 20 000 ciclos em 440 V In/2
• Potência dissipada por polo: 11,78 W
• Suporte de montagem: Placa traseira
• Posição de montagem: Horizontal e vertical (plano por la parte posterior)
• Conexão superior: Frontal
• Conexão para baixo: Parte dianteira
• Passo de ligação: 35 mm
• Tipo de protecção: Supercarga (térmica), curtocircuito (magnético)
• Calibre da unidade de tiro: 160 A a 40 °C
• Ajuste de detecção a longo prazo Ir: Ajustável, intervalo 0,7...1 x In
• Longo atraso: Fixa, 120...400 s em 1,5 x In, 15 s em 6 x Ir
• Ajuste de proteção neutro: 1 x Ir - tipo de cabo: 4R
• Detecção instantânea Ii: Fixa, intervalo 1.250 A
• Proteção contra fuga de terra: Sem
• Número de ranuras: 5
• Dimensões: Largura de 140 mm, altura de 161 mm, profundidade de 86 mm
• Peso: 2,8 kg
• Código de compatibilidade: N.S.X250
• Normas: HB2
• Certificações: Marina CCC gerador
• Categoria de sobretensão: Classe II
• Classe de proteção contra descargas elétricas: Classe II
• Grau de poluição: 3 de acordo com IK07
• Grau de proteção IP: IP40 de acordo com a IEC 60529
• Grau de proteção IK: IK07 em conformidade com a IEC 62262
• Temperatura de ambiente de funcionamento: -25...70 °C
• Temperatura ambiente de armazenamento: -50...85 °C
• Umidade relativa: 0...95 %
• Altitude máxima de funcionamento: 0...2000 m sem diminuição, 2000...5000 m com restrições
• Estado de oferta sustentável: Produto Green Premium
• Regulamento REACh: Contém SVHC acima do limiar
• Diretiva RoHS da UE: Conforme
• Sem mercúrio: Sim, sim.
• Exempções de RoHS: Sim, sim.
• A norma RoHS da China: Fora do âmbito da RoHS China. Declaração informativa de substâncias
• Não de PVC: Sim, sim.
