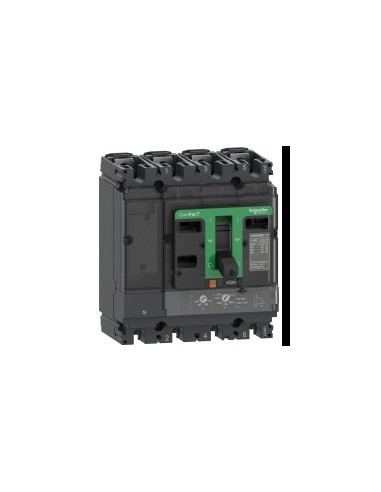

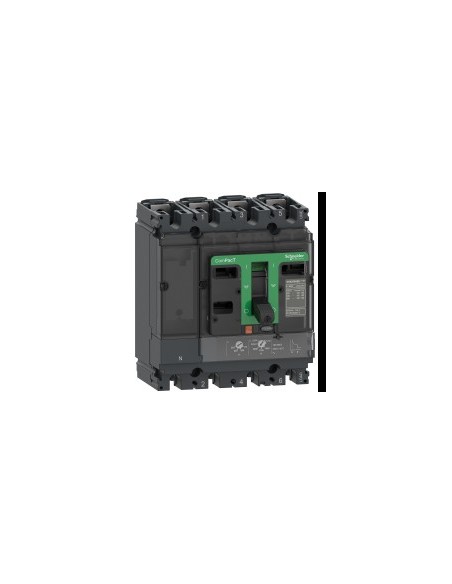

Interruttore automatico ComPacT NSX250F 4P4R 160A TMD

Interruttore automatico ComPacT NSX250F 4P4R 160A TMD, progettato per applicazioni industriali con corrente superiore a 0,1 A. Appartiene alla gamma ComPacT di nuova generazione, con tecnologia termica-magnetica TM-D, offre protezione contro sovraccarichi e cortocircuiti in impianti elettrici trifase. Adatto per tensioni nominali d'impiego fino a 690 V AC, con capacità di taglio di 36 kA a 380/415 V AC e 8 kA a 660/690 V AC.

Caratteristiche tecniche

• Numero di poli: 4P
• Descrizione dei poli protetti: 4R
• Posizione neutra: Sinistra
• Corrente nominale [In]: 160 A a 40 °C
• Tensione nominale di esercizio [Ue]: 690 V AC 50/60 Hz
• Tipo di rete: AC
• Frequenza di rete: 50/60 Hz
• Potere di sezionamento: Si', secondo Icu.
• Categoria di occupazione: A
• Capacità di taglio Icu: 36 kA a 380/415 V AC
• Potenza di taglio in servizio [Ics]: 36 kA a 380/415 V AC
• Unità di controllo: TM-D
• Tecnologia di unità di tiro: Termico-magnetico
• Funzioni di protezione: LIG
• Tipo di controllo: Manetta
• Tipo di montaggio: Fisso
• Tensione nominale di isolamento [Ui]: 800 V AC 50/60 Hz
• Resistenza a picchi di tensione [Uimp]: 8 kV
• Durata meccanica: 20 000 cicli
• Durabilità elettrica: 20 000 cicli a 440 V In/2
• Potenza dissipata da polo: 11,78 W
• Supporto di montaggio: Piastra posteriore
• Posizione di montaggio: Horizontale e verticale (plano por la parte posterior)
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Passo di connessione: 35 mm
• Tipo di protezione: Sovraccarico (termico), cortocircuito (magnetico)
• Calibro dell'unità di tiro: 160 A a 40 °C
• Regolazione di rilevamento a lungo termine Vai: Regolabile, intervallo 0,7...1 x In
• Ritardo di lunga durata: Fisso, 120...400 s in 1,5 x In, 15 s in 6 x Vai
• Regolazione protezione neutro: 1 x Andare - tipo di cavo: 4R
• Rilevamento istantaneo Ii: Corretto, intervallo 1.250 A
• Protezione contro le perdite a terra: Senza
• Numero di slot: 5
• Dimensioni: Larghezza 140 mm, altezza 161 mm, profondità 86 mm
• Peso: 2,8 kg
• Codice di compatibilità: NSX250
• Norme: HB2
• Certificati: Marina CCC generatore
• Categoria di sovratensione: Classe II
• Classe di protezione contro le scariche elettriche: Classe II
• Grado di contaminazione: 3 secondo IK07
• Grado di protezione IP: IP40 secondo IEC 60529
• Grado di protezione IK: IK07 secondo IEC 62262
• Temperatura ambiente di funzionamento: -25...70 °C
• Temperatura ambiente di stoccaggio: -50...85 °C
• Umidità relativa: 0...95 %
• Altitudine massima di funzionamento: 0...2000 m senza diminuzione, 2000...5000 m con restrizioni
• Stato di offerta sostenibile: Prodotto Green Premium
• Regolamento REACh: Contiene HCVS sulla soglia
• Direttiva RoHS UE: Conforme
• non contenenti mercurio: Si'.
• Esenzioni da RoHS: Si'.
• Disposizioni di RoHS Cina: Al di fuori dell'ambito di RoHS Cina. Dichiarazione informativa sulle sostanze
• Senza PVC: Si'.
