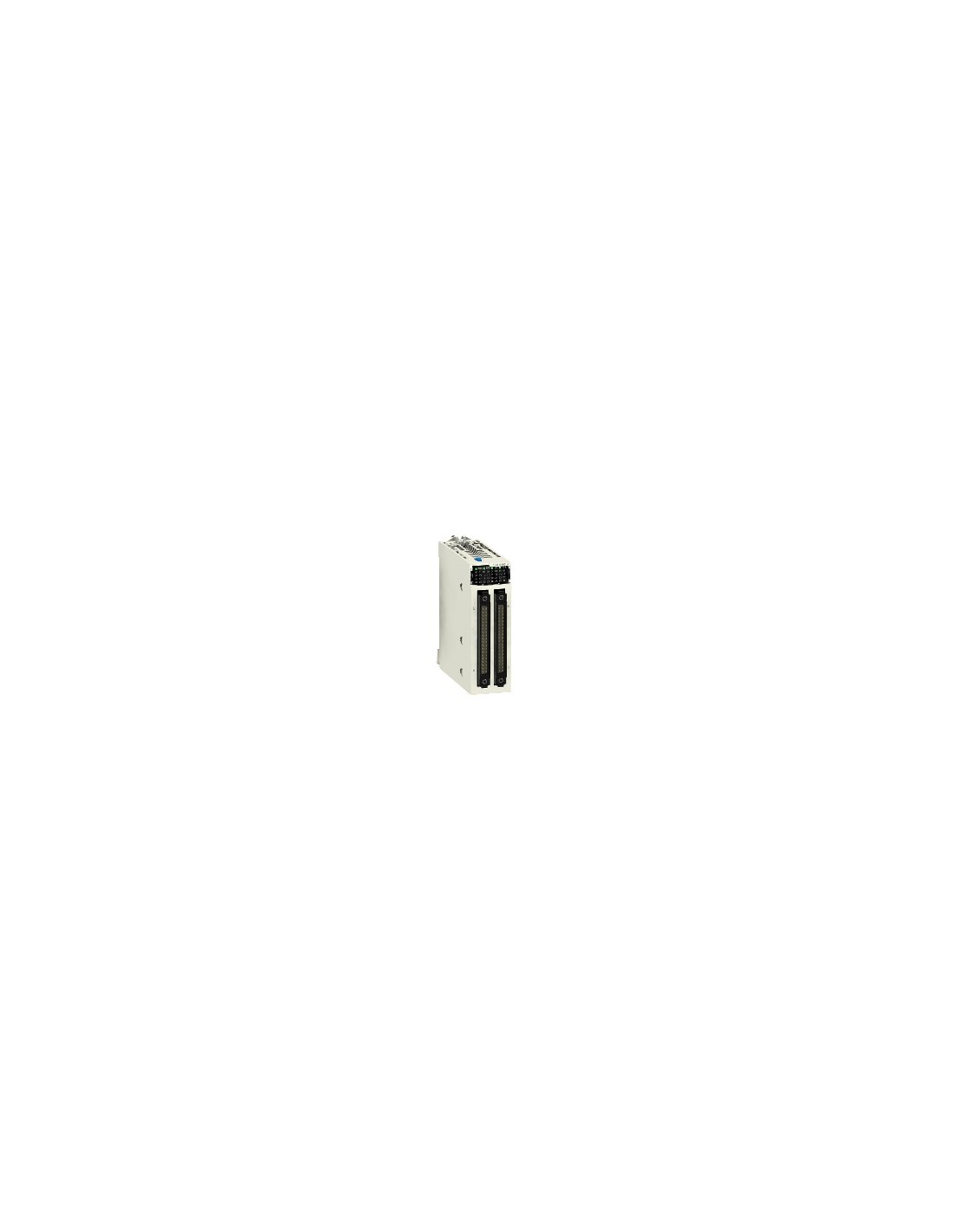

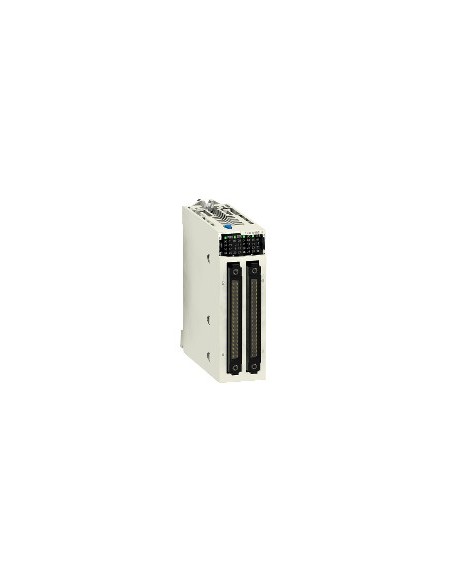

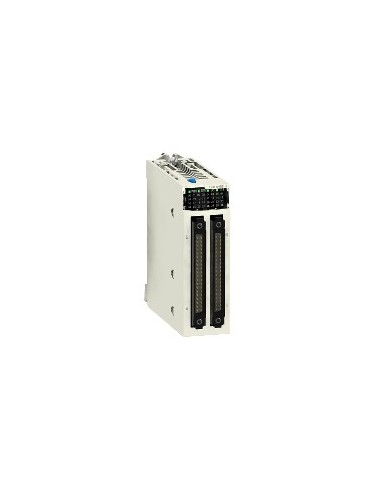

Módulo entrada discreta 64 canales 24 V CC

Módulo de entrada discreta aislado de 64 canales diseñado para sistemas Modicon X80. Permite la conexión de señales digitales en entornos industriales, ofreciendo aislamiento eléctrico para reducir interferencias electromagnéticas. Funciona con voltaje de entrada de 24 V CC positiva y presenta una impedancia de entrada de 40 kΩ.

Características técnicas

• Número de entradas digitales: 64
• Entrada discreta: Aislado
• Tipo de entrada: Coletor de corriente (lógica positiva)
• Voltaje de entrada: 24 V CC positiva
• Corriente de entrada discreta: 0,6 mA
• Rango de tensiones: 19...30 V
• Impedancia de entrada: 40000 Ohm
• Resistencia de aislamiento: > 10 MOhm a 500 V CC
• Potencia disipada: 4,3 W
• Tempo de filtragem típica: 4 ms
• Tempo de filtragem máxima: 7 ms
• Entradas en paralelo: No
• Consumo de corriente típico: 160 mA en 3,3 V CC
• MTBF: 342216 h
• Tipo de protección: 1 fusible externo por grupo de canales, 0,5 A, fundido rápido, sin protección de polaridad inversa
• Tensión umbral de detección: > 18 V CC
• LED de estado: RUN (verde), diagnóstico de canal (verde), error de módulo (rojo), E/S del módulo (rojo)
• Peso: 0,145 kg
• Grado de protección: IP20
• Fuerza dieléctrica: 1500 V AC (50/60 Hz) durante 1 minuto entre primaria/secundaria, 500 V CC durante 1 minuto entre grupos de canales
• Resistencia a vibraciones: 3 gn
• Resistencia a choques: 30 gn
• Temperatura ambiente de almacenamiento: -40…85 °C
• Temperatura ambiente de funcionamiento: 0…60 °C
• Humedad relativa: 5…95 % a 55 °C sin condensación
• Altitud máxima de funcionamiento: 0...2000 m, 2000...5000 m con
• Directivas: 2014/35/EU (bajo voltaje), 2014/30/EU (EMC)
• Estado de oferta sostenible: Producto Green Premium
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Cumplimiento proactivo (fuera del alcance)
• Sin mercurio: Sí
• Exenciones de RoHS: Sí
• Normativa de RoHS China: X
• RAEE: Debe desecharse según sistema de recolección específico en la UE
