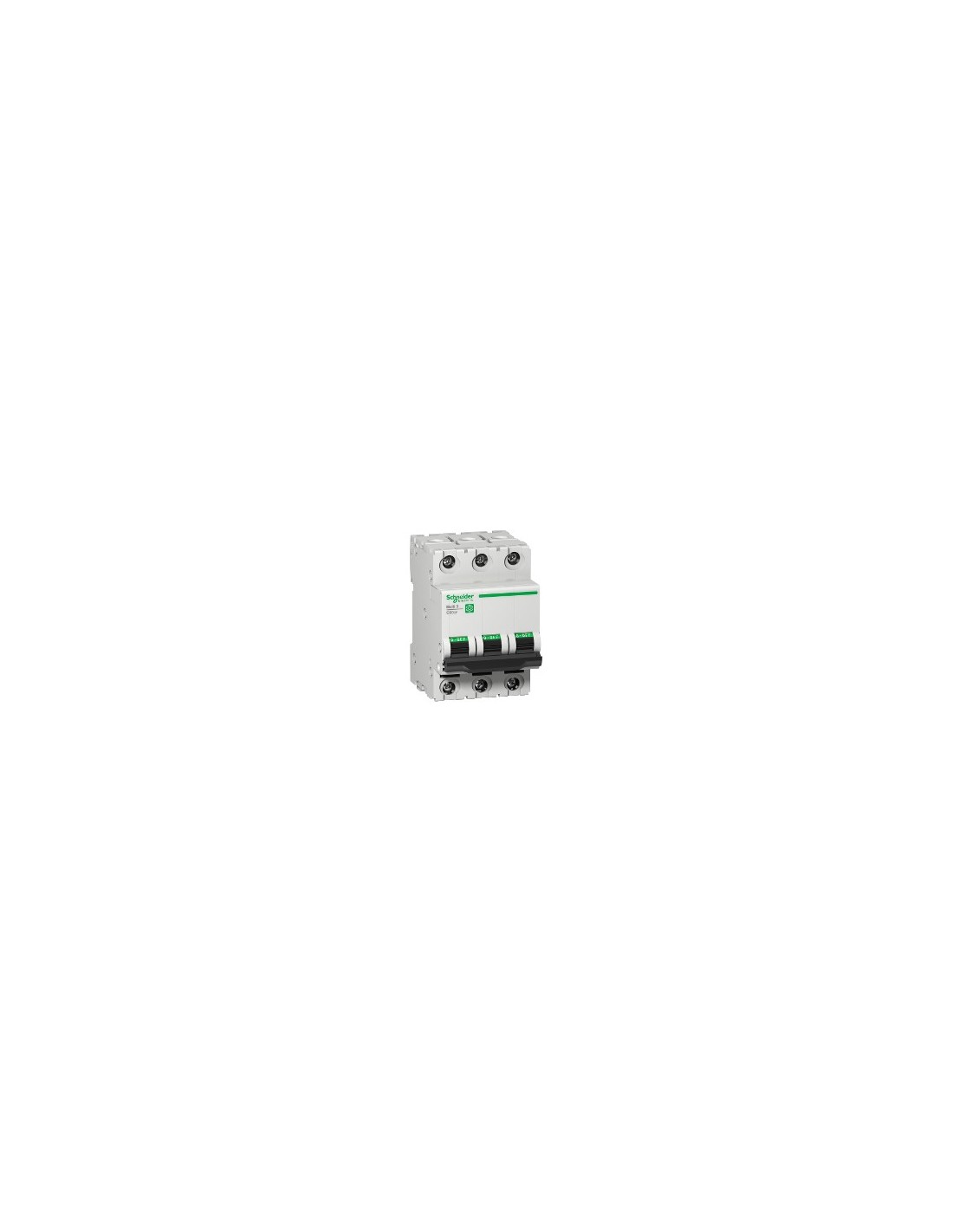

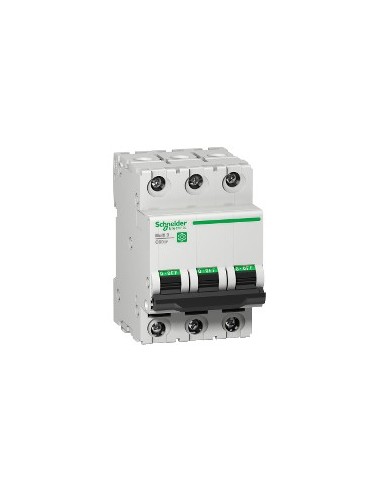

Interruptor automático miniatura 3P 25 A curva C

Interruptor automático en miniatura Multi 9 C60SP, diseñado para proteger circuitos eléctricos en instalaciones de corriente continua. Compatible con redes de 240 V CC, 415 V CC y 440 V CC, ofrece protección térmico-magnética con curva C y una corriente nominal de 25 A.

Características técnicas

• Número de polos: 3P
• Número de polos protegidos: 3
• Corriente nominal [In]: 25 A en 25 °C acorde a Icu
• Tipo de red: CC
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: C
• Capacidad de corte: 14 kA en 240 V CC acorde a UL 1077, 10 kA en 480Y/277 V CC acorde a UL 1077
• Tensión nominal de empleo [Ue]: 240 V CC, 415 V CC, 440 V CC
• Tensión nominal de aislamiento [Ui]: 500 V CC
• Resistencia a picos de tensión [Uimp]: 6 kV
• Poder de seccionamiento: Sí acorde a Icu
• Indicador de posición del contacto: Sí
• Grado de protección: IP20
• Grado de contaminación: 3
• Tropicalización: 2 acorde a IEC 60068-1
• Humedad relativa: 95 % en 55 °C
• Altitud de operación: 0–2000 m
• Temperatura ambiente de funcionamiento: -30 °C a 70 °C
• Temperatura ambiente de almacenamiento: -40 °C a 80 °C
• Durabilidad mecánica: 20 000 ciclos
• Durabilidad eléctrica: 10 000 ciclos
• Preparado para candado: Con candado
• Conexiones: Terminal tipo túnel, 1–25 mm² (rígido), 1–16 mm² (flexible), longitud de cable pelado: 14 mm, par de apriete: 2,5 N·m
• Altura: 81 mm, Ancho: 54 mm, Profundidad: 72 mm
• Color: Gris
• Normas: Icu GB 14048.2, UL 1077, CSA C22.2 No 235
• Certificaciones: IEC, CCC, UR, CSA
