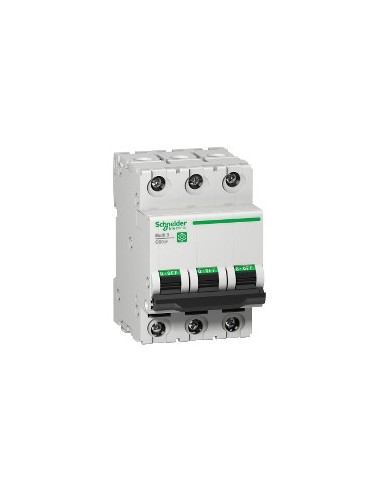

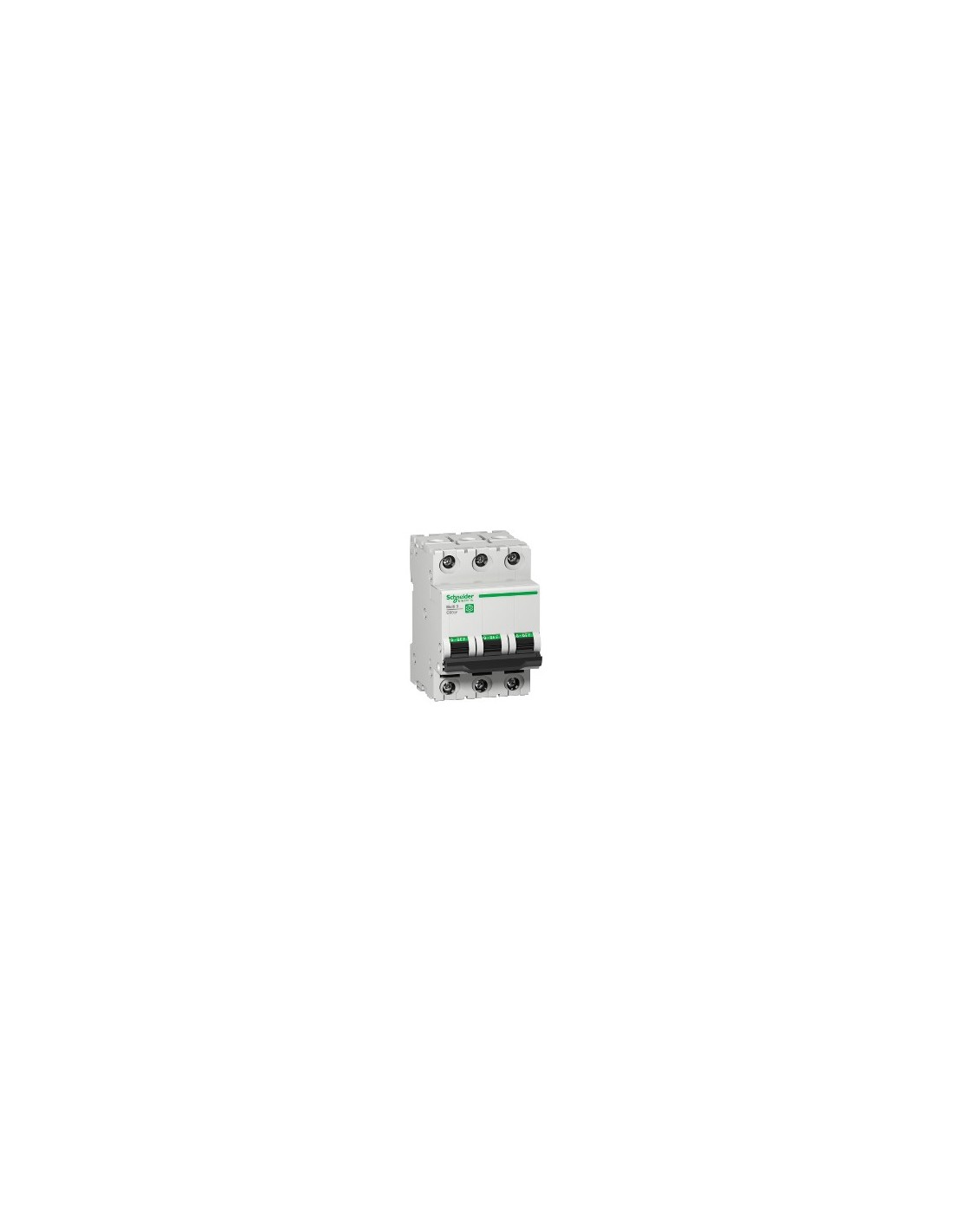

Interruttore automatico miniatura 3P 25 A curva C

Interruttore automatico miniatura Multi 9 C60SP, progettato per proteggere circuiti elettrici in impianti in corrente continua. Compatibile con reti da 240 V CC, 415 V CC e 440 V CC, offre protezione termo-magnetica con curva C e una corrente nominale di 25 A.

Caratteristiche tecniche

• Numero di poli: 3P
• Numero di poli protetti: 3
• Corrente nominale [In]: 25 A a 25 °C conforme a Icu
• Tipo di rete: CC
• Tecnologia dell'unità di interruzione: Termo-magnetica
• Codice della curva: C
• Capacità di interruzione: 14 kA a 240 V CC conforme a UL 1077, 10 kA a 480Y/277 V CC conforme a UL 1077
• Tensione nominale d'impiego [Ue]: 240 V CC, 415 V CC, 440 V CC
• Tensione nominale d'isolamento [Ui]: 500 V CC
• Resistenza ai picchi di tensione [Uimp]: 6 kV
• Potere di interruzione: Sì conforme a Icu
• Indicatore di posizione del contatto: Sì
• Grado di protezione: IP20
• Grado di inquinamento: 3
• Tropicalizzazione: 2 conforme a IEC 60068-1
• Umidità relativa: 95 % a 55 °C
• Altitudine di funzionamento: 0–2000 m
• Temperatura ambiente di funzionamento: -30 °C a 70 °C
• Temperatura ambiente di stoccaggio: -40 °C a 80 °C
• Durata meccanica: 20 000 cicli
• Durata elettrica: 10 000 cicli
• Preparato per lucchetto: Con lucchetto
• Connessioni: Morsetto tipo tunnel, 1–25 mm² (rigido), 1–16 mm² (flessibile), lunghezza del conduttore nudo: 14 mm, coppia di serraggio: 2,5 N·m
• Altezza: 81 mm, Larghezza: 54 mm, Profondità: 72 mm
• Colore: Grigio
• Norme: Icu GB 14048.2, UL 1077, CSA C22.2 No 235
• Certificazioni: IEC, CCC, UR, CSA
