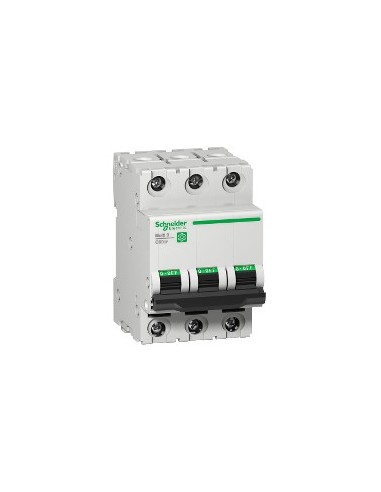

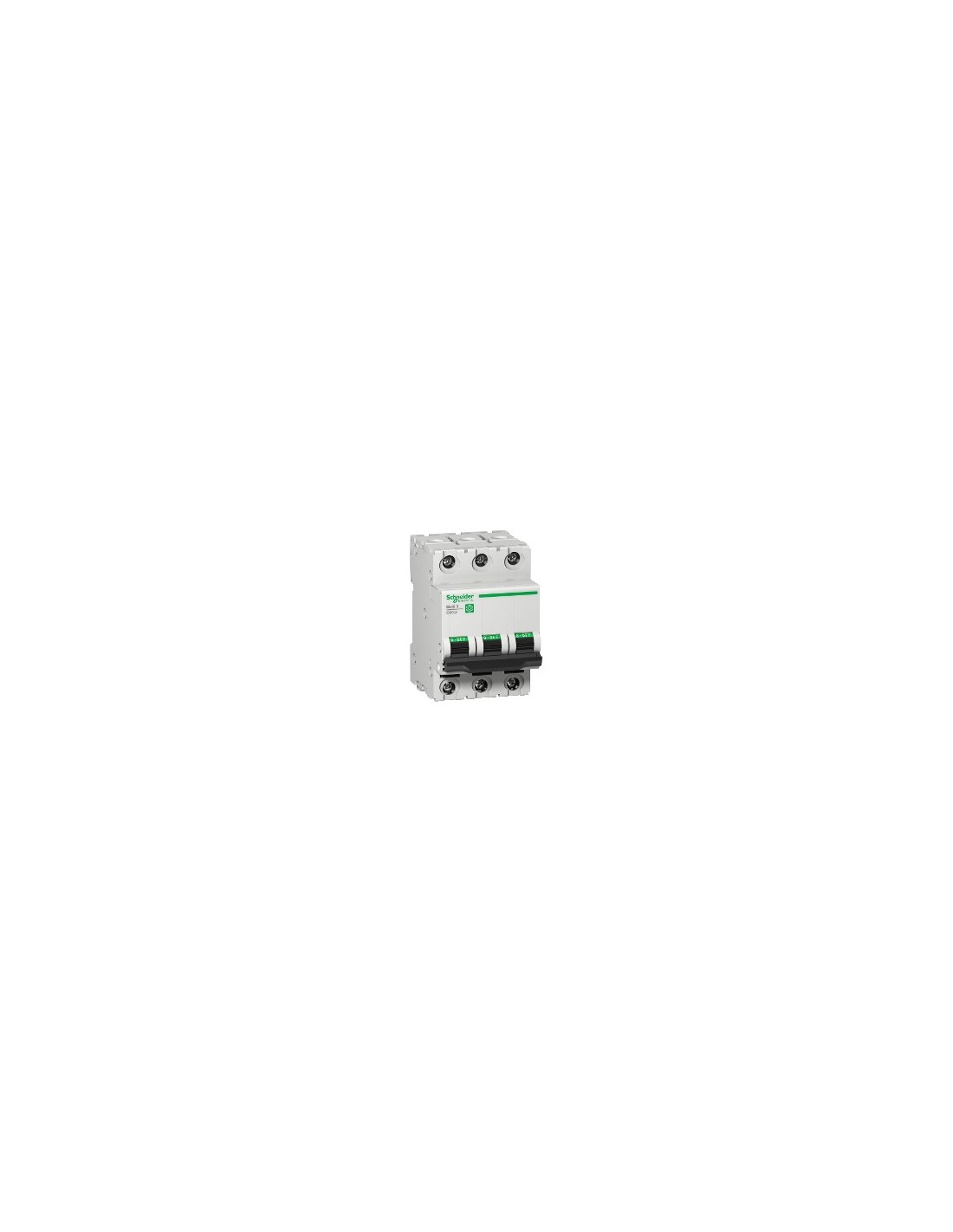

Interruptor automático miniatura 3P 20 A curva D

Interruptor automático en miniatura 3P con curva D, diseñado para proteger circuitos eléctricos en instalaciones industriales y comerciales. Ofrece protección térmico-magnética, ideal para cargas con corrientes de arranque elevadas. Compatible con redes AC de 240 V, 415 V y 440 V, y soporta tensiones de aislamiento hasta 500 V AC.

Características técnicas

• Número de polos: 3P
• Número de polos protegidos: 3
• Corriente nominal [In]: 20 A en 25 °C acorde a Icu
• Tipo de red: AC
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: D
• Capacidad de corte: 14 kA en 240 V AC acorde a UL 1077 y CSA C22.2 No 235; 10 kA en 480Y/277 V AC acorde a UL 1077 y CSA C22.2 No 235
• Poder de corte en servicio [Ics]: 15 kA en 240 V AC acorde a Icu (75 %)
• Tensión nominal de empleo [Ue]: 240 V AC 50/60 Hz, 415 V AC 50/60 Hz, 440 V AC 50/60 Hz
• Tensión nominal de aislamiento [Ui]: 500 V AC acorde a Icu
• Resistencia a picos de tensión [Uimp]: 6 kV acorde a Icu
• Límite de enlace magnético: 12 x In +/- 20 % AC
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicación de encendido/apagado
• Tipo de control: Maneta
• Tipo de montaje: Ajustable en clip
• Soporte de montaje: Carril DIN
• Pasos de 9 mm: 6
• Altura: 81 mm
• Anchura: 54 mm
• Profundidad: 72 mm
• Color: Gris
• Durabilidad mecánica: 20 000 ciclos
• Durabilidad eléctrica: 10 000 ciclos
• Preparado para candado: Con candado
• Conexiones: Terminal tipo túnel, para cables rígidos (1–25 mm²) o flexibles (1–16 mm²), AWG 18 a AWG 8
• Longitud de cable pelado: 14 mm para conexión arriba o abajo
• Par de apriete: 2,5 N·m arriba o abajo
• Grado de protección IP: IP20 IP40 envolvente modular
• Grado de contaminación: 3 acorde a Icu
• Tropicalización: 2 acorde a IEC 60068-1
• Humedad relativa: 95 % en 55 °C
• Altitud máxima de funcionamiento: 0–2000 m
• Temperatura ambiente de funcionamiento: -30 °C a 70 °C
• Temperatura ambiente de almacenamiento: -40 °C a 80 °C
• Normas: Icu GB 14048.2, UL 1077, CSA C22.2 No 235
• Certificaciones: IEC, CCC, UR, CSA
• Producto Green Premium
• Directiva RoHS UE: Conforme
• Presencia de halógenos: Producto libre de halógenos
• RAEE: Debe desecharse según sistema de recolección específico en la UE
