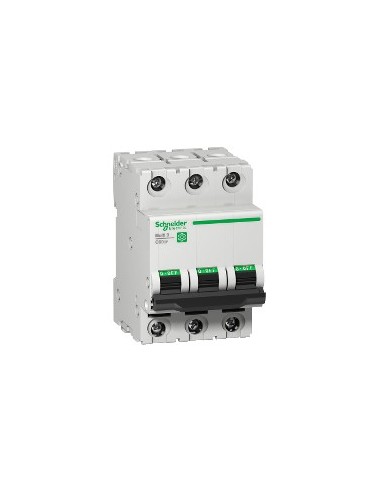

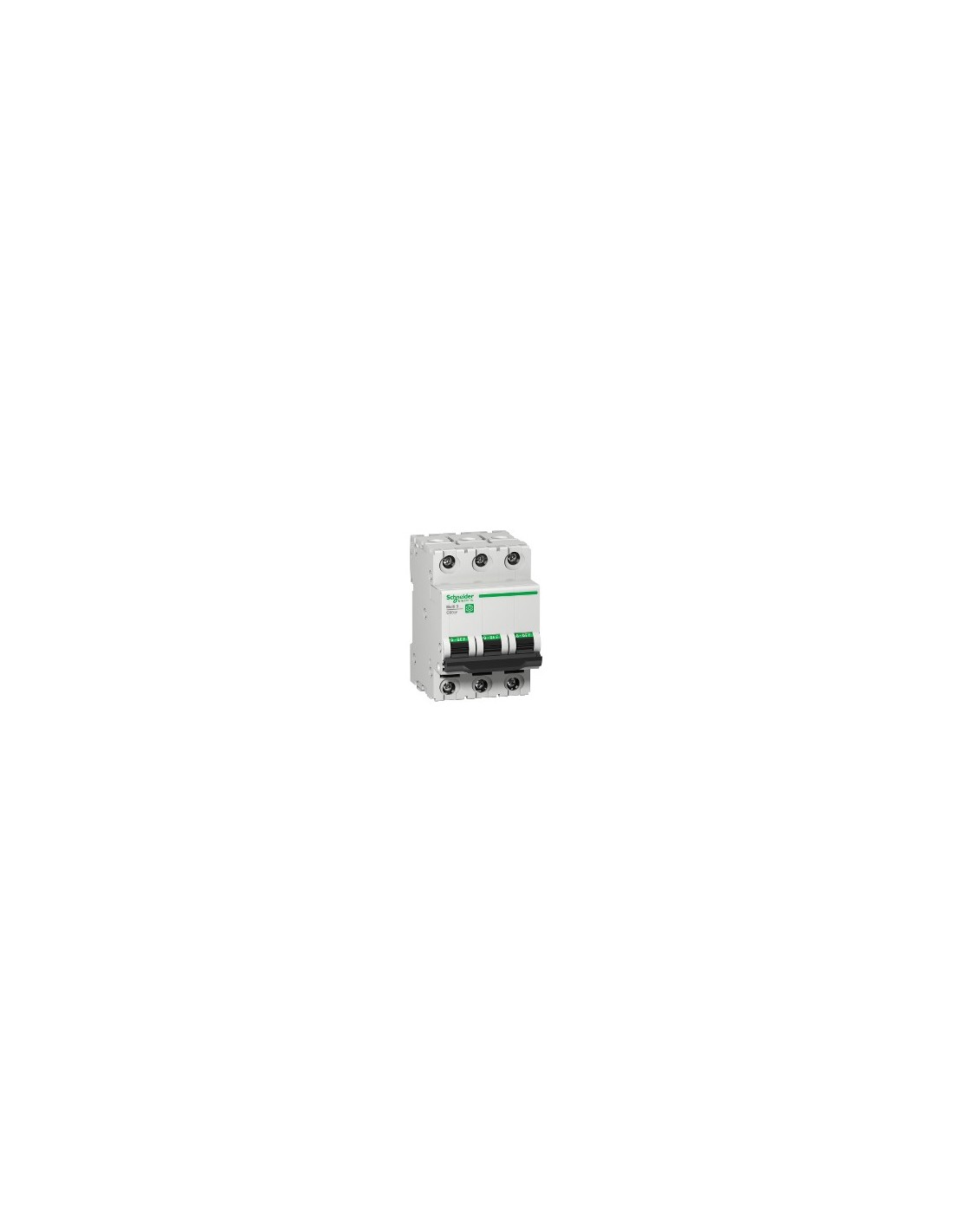

Interruttore automatico miniatura 3P 20 A curva D

Interruttore automatico miniatura 3P con curva D, progettato per proteggere circuiti elettrici in impianti industriali e commerciali. Offre protezione termo-magnetica, ideale per carichi con correnti di avviamento elevate. Compatibile con reti AC da 240 V, 415 V e 440 V, e supporta tensioni di isolamento fino a 500 V AC.

Caratteristiche tecniche

• Numero di poli: 3P
• Numero di poli protetti: 3
• Corrente nominale [In]: 20 A a 25 °C conforme a Icu
• Tipo di rete: AC
• Tecnologia dell'unità di scatto: Termo-magnetica
• Codice della curva: D
• Capacità di interruzione: 14 kA a 240 V AC conforme a UL 1077 e CSA C22.2 No 235; 10 kA a 480Y/277 V AC conforme a UL 1077 e CSA C22.2 No 235
• Potere di interruzione in servizio [Ics]: 15 kA a 240 V AC conforme a Icu (75 %)
• Tensione nominale di impiego [Ue]: 240 V AC 50/60 Hz, 415 V AC 50/60 Hz, 440 V AC 50/60 Hz
• Tensione nominale di isolamento [Ui]: 500 V AC conforme a Icu
• Resistenza ai picchi di tensione [Uimp]: 6 kV conforme a Icu
• Limite di scatto magnetico: 12 x In +/- 20 % AC
• Indicatore di posizione del contatto: Sì
• Segnalazioni locali: Indicazione accensione/spento
• Tipo di comando: Manopola
• Tipo di montaggio: Regolabile con morsetto
• Supporto di montaggio: Rail DIN
• Passi da 9 mm: 6
• Altezza: 81 mm
• Larghezza: 54 mm
• Profondità: 72 mm
• Colore: Grigio
• Durata meccanica: 20 000 cicli
• Durata elettrica: 10 000 cicli
• Preparato per lucchetto: Con lucchetto
• Connessioni: Morsetto a tunnel, per cavi rigidi (1–25 mm²) o flessibili (1–16 mm²), AWG 18 a AWG 8
• Lunghezza del conduttore nudo: 14 mm per connessione sopra o sotto
• Coppia di serraggio: 2,5 N·m sopra o sotto
• Grado di protezione IP: IP20 conforme a Attivare/Disattivare Ig IP40 - tipo di cavo: involucro modulare
• Grado di inquinamento: 3 conforme a Icu
• Tropicalizzazione: 2 conforme a IEC 60068-1
• Umidità relativa: 95 % a 55 °C
• Altitudine massima di funzionamento: 0–2000 m
• Temperatura ambiente di funzionamento: -30 °C a 70 °C
• Temperatura ambiente di stoccaggio: -40 °C a 80 °C
• Norme: Icu GB 14048.2, UL 1077, CSA C22.2 No 235
• Certificazioni: IEC, CCC, UR, CSA
• Prodotto Green Premium
• Direttiva RoHS UE: Conforme
• Presenza di alogeni: Prodotto privo di alogeni
• RAEE: Deve essere smaltito secondo il sistema di raccolta specifico nell'UE
