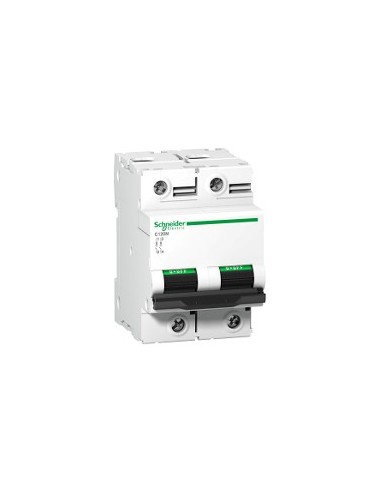

Interruptor automático Acti9 C120N 2P 63 A curva B

Interruptor automático en miniatura Acti9 C120N de 2 polos, diseñado para proteger circuitos eléctricos en instalaciones residenciales y pequeños comercios. Ofrece protección térmica y magnética con curva B, adecuada para corrientes nominales de 63 A en 30 °C. Su capacidad de corte Icn alcanza 10 000 A en 230...400 V AC 50/60 Hz, conforme a IEC 60898-1.

Características técnicas

• Número de polos: 2P
• Número de polos protegidos: 2
• Posición de neutro: Izquierda
• Corriente nominal [In]: 63 A en 30 °C
• Tipo de red: AC
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: B
• Capacidad de corte: 10 000 A Icn en 230...400 V AC 50/60 Hz acorde a EN/IEC 60898-1
• Poder de corte en servicio [Ics]: 7 500 A (75 %) en 230...400 V AC 50/60 Hz
• Tensión nominal de empleo [Ue]: 220...240 V AC, 380...415 V AC, 440 V AC, 230...400 V AC
• Frecuencia de red: 50/60 Hz
• Límite de enlace magnético: 3...5 x In
• Clase de limitación: 3 acorde a Icu
• Tensión nominal de aislamiento [Ui]: 500 V AC
• Resistencia a picos de tensión [Uimp]: 6 kV
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicación de encendido/apagado
• Tipo de control: Maneta
• Tipo de montaje: Ajustable en clip
• Soporte de montaje: Carril DIN simétrico de 35 mm
• Paso de conexión: 27 mm entre fases
• Pasos de 9 mm: 6
• Conexiones - terminales: Terminales de tipo túnel 1…50 mm² rígido, 1,5…35 mm² flexible
• Longitud de cable pelado: 15 mm
• Par de apriete: 3,5 N·m
• Protección contra fugas a tierra: Bloque independiente
• Grado de protección IP: IP20 acorde a IEC 60529
• Grado de contaminación: 3
• Categoría de sobretensión: IV
• Tropicalización: 2 acorde a IEC 60068-1
• Humedad relativa: 95 % en 55 °C
• Altitud máxima de funcionamiento: 2000 m
• Temperatura ambiente de funcionamiento: -25…70 °C
• Temperatura ambiente de almacenamiento: -40…85 °C
• Durabilidad mecánica: 20 000 ciclos
• Durabilidad eléctrica: 10 000 ciclos acorde a En> 50 A
• Color: Blanco
• Peso del producto: 0,41 kg
• Altura: 81 mm
• Anchura: 54 mm
• Profundidad: 73 mm
• Normas: Icu EN/IEC 60898-1
• Compatibilidad de bloque de distribución y embarrado tipo peine: SÍ
• Código de compatibilidad: C120
• Segmento de mercado: Residencial, Pequeños comercios
• Directiva RoHS UE: Conforme
• Conforme con REACh sin SVHC: Sí
• RAEE: Debe desecharse según sistema específico en la UE
