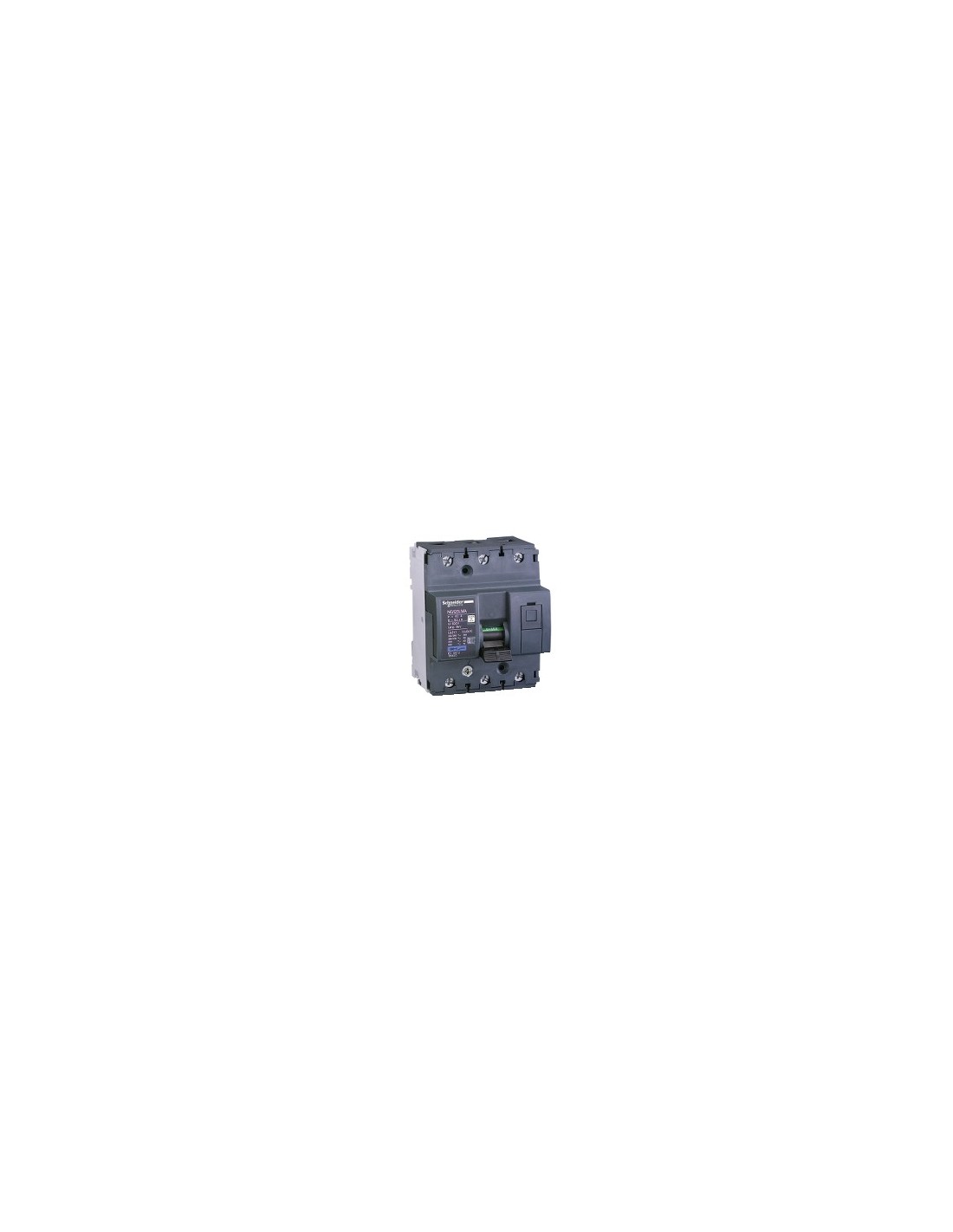

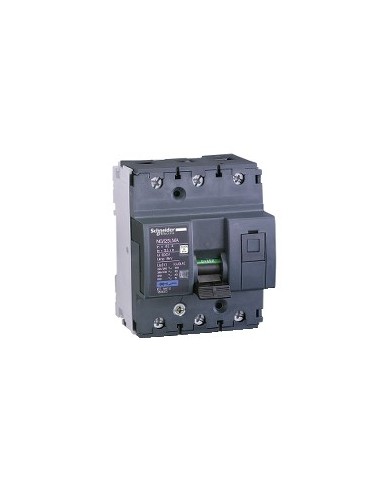

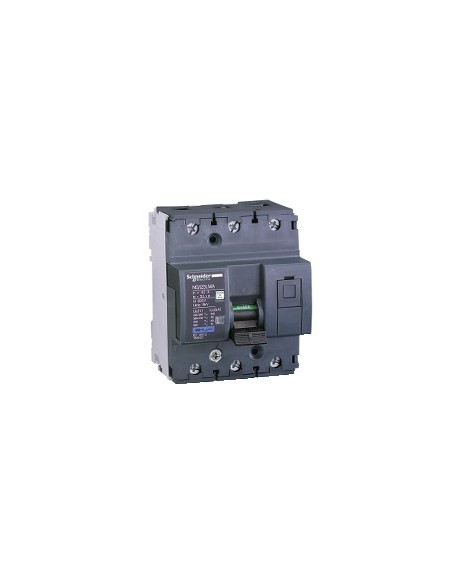

Interruptor automático Acti 9 NG125LMA 3P 80 A MA curva

Interruptor automático en miniatura Acti 9 NG125LMA, de 3 polos y 80 A, diseñado para la protección de circuitos eléctricos en aplicaciones industriales y comerciales. Compatible con la gama Acti 9 NG125, está indicado para uso en motores y sistemas trifásicos. Su estructura robusta y montaje en carril DIN simétrico facilitan su integración en cuadros eléctricos.

Características técnicas

• Número de polos: 3P
• Número de polos protegidos: 3
• Corriente nominal [In]: 80 A en 40 °C
• Tipo de red: AC
• Tecnología de unidad de disparo: Mágnetico
• Código de curva: MA
• Código de poder de corte: L
• Capacidad de corte [Icu]: 100 kA en 220...240 V AC 50/60 Hz, 40 kA en 440 V AC 50/60 Hz, 50 kA en 380...415 V AC 50/60 Hz, 15 kA en 500 V AC 50/60 Hz
• Poder de corte en servicio [Ics]: 75 kA (75 % de Icu) en 220...240 V AC 50/60 Hz, 37,5 kA (75 % de Icu) en 380...415 V AC 50/60 Hz, 30 kA (75 % de Icu) en 440 V AC 50/60 Hz, 11,25 kA (75 % de Icu) en 500 V AC 50/60 Hz
• Tensión nominal de empleo [Ue]: 220...240 V AC, 380...415 V AC, 440 V AC, 500 V AC (50/60 Hz)
• Tensión nominal de aislamiento [Ui]: 690 V AC (50/60 Hz)
• Resistencia a picos de tensión [Uimp]: 8 kV
• Límite de enlace magnético: 12 x In
• Categoría de empleo: A (acorde a En > 50 A)
• Poder de seccionamiento: Sí (acorde a En > 50 A)
• Grado de protección IP: IP20
• Grado de protección IK: IK05
• Grado de contaminación: 3
• Categoría de sobretensión: IV
• Tropicalización: 2 (acorde a IEC 60068-1)
• Humedad relativa: 95 % en 55 °C
• Altitud máxima de funcionamiento: 2000 m
• Temperatura ambiente de funcionamiento: -30…70 °C
• Temperatura ambiente de almacenamiento: -40…70 °C
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 10000 ciclos
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicador de disparo, Indicación de encendido/apagado
• Control: Maneta de prueba de disparo manual
• Montaje: Ajustable en clip
• Soporte de montaje: Carril DIN simétrico de 35 mm
• Conexiones: Terminales de tipo túnel (16…70 mm² rígido, 10…50 mm² flexible)
• Longitud de cable pelado: 20 mm
• Par de apriete: 6 N·m
• Protección contra fugas a tierra: Bloque independiente
• Preparado para candado: Con candado
• Descripción de bloqueo: Candado integrado
• Peso: 0,72 kg
• Código de compatibilidad: NG125
• Segmento de mercado: Pequeños comercios, Edificios pequeños
• Normas: Icu
• Directiva RoHS UE: Conforme
• Reglamento REACh: No contiene SVHC
• Conforme con REACh sin SVHC: Sí
• Sin metales pesados tóxicos: Sí
• Sin mercurio: Sí
• Información sobre exenciones de RoHS: Sí
• Normativa de RoHS China: Declaración proactiva de RoHS China (fuera del alcance legal)
• RAEE: Debe desecharse según sistema de recolección específico en la UE
