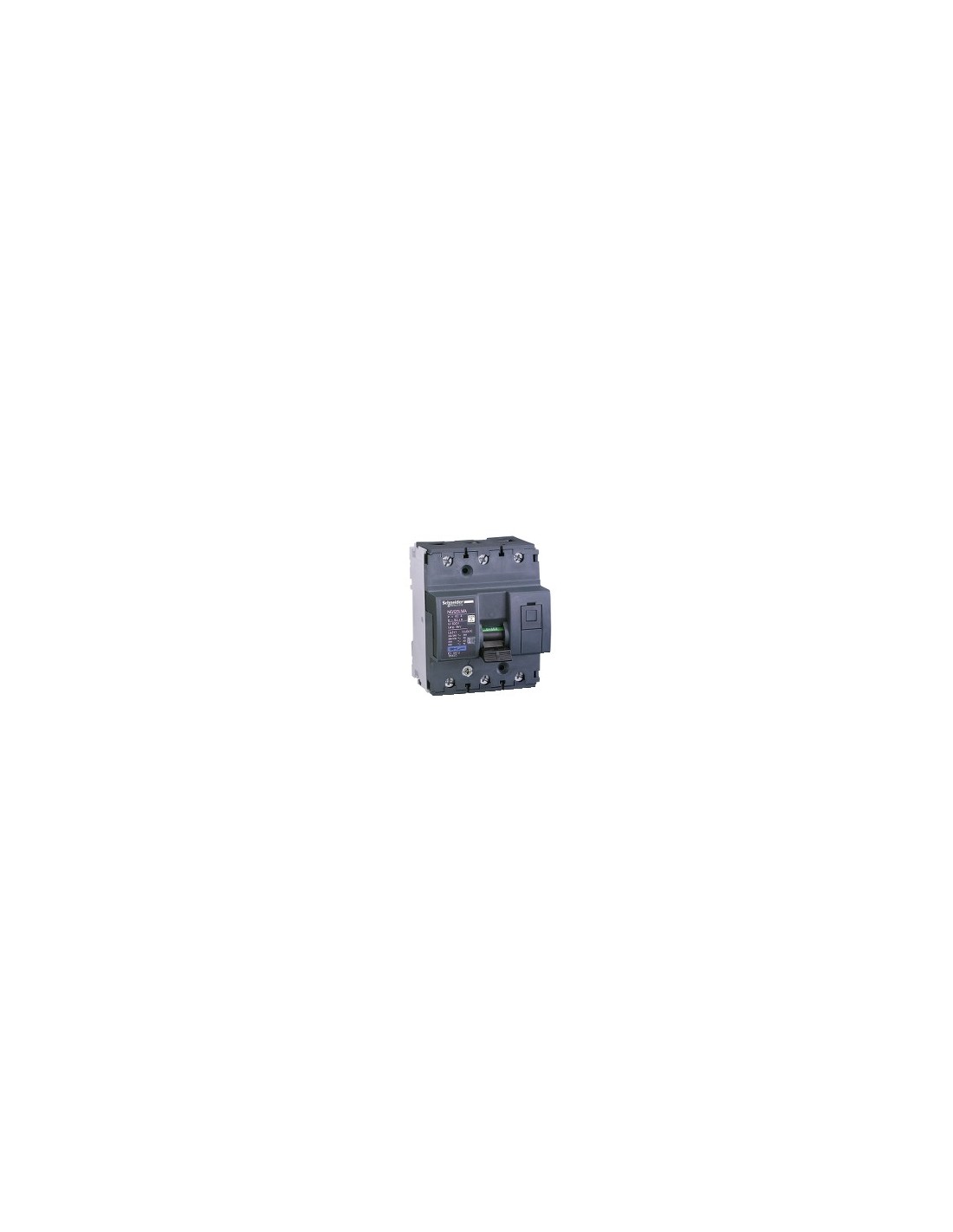

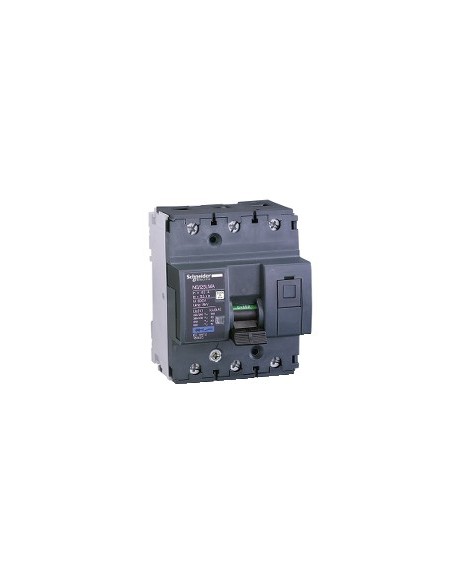

Interruttore automatico Acti 9 NG125LMA 3P 80 A MA curva

Interruttore automatico miniaturizzato Acti 9 NG125LMA, 3 poli e 80 A, progettato per la protezione dei circuiti elettrici in applicazioni industriali e commerciali. Compatibile con la gamma Acti 9 NG125, indicato per l'uso in motori e sistemi trifasi. La struttura robusta e il montaggio su guida DIN simmetrica facilitano l'integrazione nei quadri elettrici.

Caratteristiche tecniche

• Numero di poli: 3P
• Numero di poli protetti: 3
• Corrente nominale [In]: 80 A a 40 °C
• Tipo di rete: AC
• Tecnologia dell'unità di interruzione: Magnetico
• Codice della curva: MA
• Codice della potenza di interruzione: L
• Capacità di interruzione [Icu]: 100 kA a 220...240 V AC 50/60 Hz, 40 kA a 440 V AC 50/60 Hz, 50 kA a 380...415 V AC 50/60 Hz, 15 kA a 500 V AC 50/60 Hz
• Potenza di interruzione in servizio [Ics]: 75 kA (75 % di Icu) a 220...240 V AC 50/60 Hz, 37,5 kA (75 % di Icu) a 380...415 V AC 50/60 Hz, 30 kA (75 % di Icu) a 440 V AC 50/60 Hz, 11,25 kA (75 % di Icu) a 500 V AC 50/60 Hz
• Tensione nominale d'impiego [Ue]: 220...240 V AC, 380...415 V AC, 440 V AC, 500 V AC (50/60 Hz)
• Tensione nominale di isolamento [Ui]: 690 V AC (50/60 Hz)
• Resistenza ai picchi di tensione [Uimp]: 8 kV
• Limite di collegamento magnetico: 12 x In
• Categoria d'impiego: A (conforme a En > 50 A)
• Potere di interruzione: Sì (conforme a En > 50 A)
• Grado di protezione IP: IP20
• Grado di protezione IK: IK05
• Grado di inquinamento: 3
• Categoria di sovratensione: IV
• Tropicalizzazione: 2 (conforme a IEC 60068-1)
• Umidità relativa: 95 % a 55 °C
• Altitudine massima di funzionamento: 2000 m
• Temperatura ambiente di funzionamento: -30…70 °C
• Temperatura ambiente di stoccaggio: -40…70 °C
• Durata meccanica: 20000 cicli
• Durata elettrica: 10000 cicli
• Indicatore di posizione del contatto: Sì
• Segnalazioni locali: Indicatore di interruzione, indicazione accensione/spento
• Controllo: Manopola di prova di interruzione manuale
• Montaggio: Regolabile con morsetto
• Supporto di montaggio: Guida DIN simmetrica da 35 mm
• Connessioni: Morsetti a tunnel (16…70 mm² rigido, 10…50 mm² flessibile)
• Lunghezza del conduttore scoperto: 20 mm
• Coppia di serraggio: 6 N·m
• Protezione contro le perdite a terra: Blocco indipendente
• Preparato per lucchetto: Con lucchetto
• Descrizione del blocco: Lucchetto integrato
• Peso: 0,72 kg
• Codice di compatibilità: NG125
• Segmento di mercato: Piccole attività, edifici piccoli
• Normative: Icu
• Direttiva RoHS UE: Conforme
• Regolamento REACh: Non contiene SVHC
• Conforme REACh senza SVHC: Sì
• Senza metalli pesanti tossici: Sì
• Senza mercurio: Sì
• Informazioni sulle esenzioni RoHS: Sì
• Normativa RoHS Cina: Dichiarazione proattiva RoHS Cina (fuori dal campo legale)
• RAEE: Deve essere smaltito secondo il sistema di raccolta specifico nell'UE
